UG10.0如何建模电线铜鼻子模型

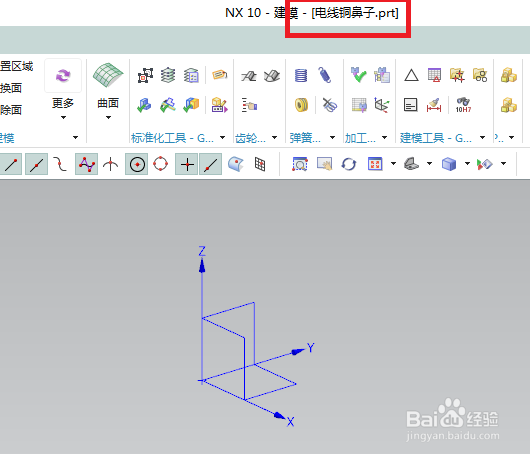

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“电线铜鼻子”。

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，激活“圆柱体”命令。

3、如下图所示，在弹出的“圆柱”对话框中设置参数：指定矢量Z轴，设置尺寸：直径20，高度40，点击确定。

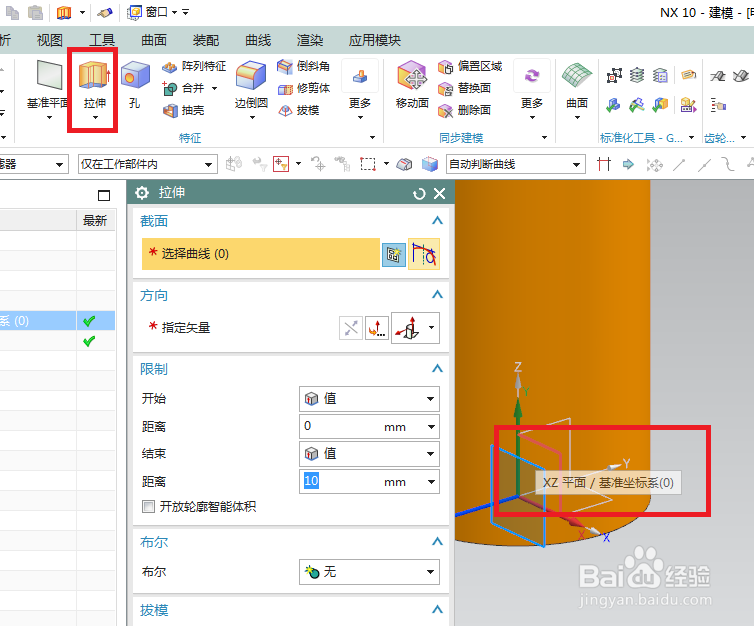

4、如下图所示，点击工具栏中的“拉伸”图标，激活拉伸命令，点击基准坐标系中的“XZ平面”，直接进入草图。

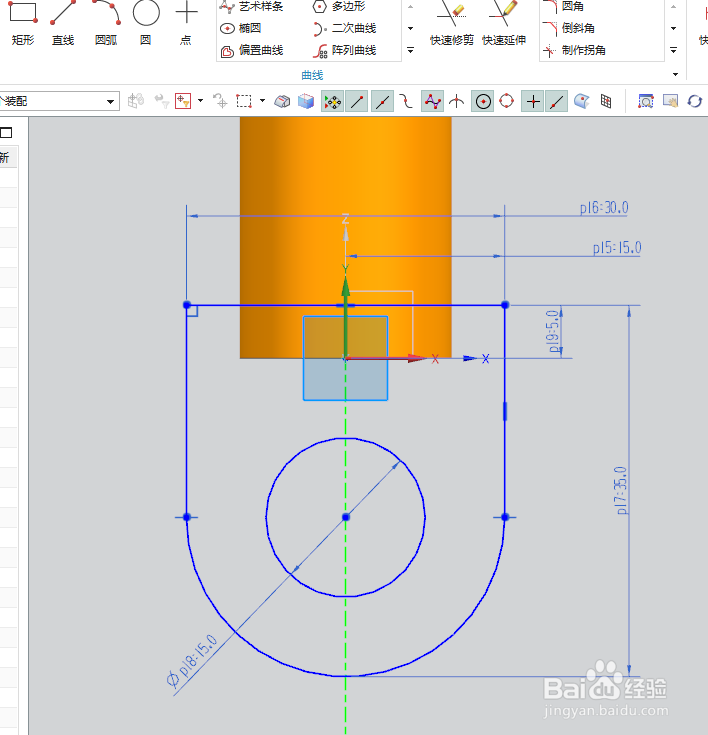

5、如下图所示，进入草图，激活轮廓命令，画一个封闭的U型，激活快速尺寸命令，标注尺寸：30、15、5、35，激活圆命令，以半圆的圆心为圆心画一个圆，双击修改圆的直径为ø15，点击完成，退出草图。

6、如下图所示，回到拉伸对话框，设置限制：从-2.5开始，2.5结束，布尔求和，点击确定。

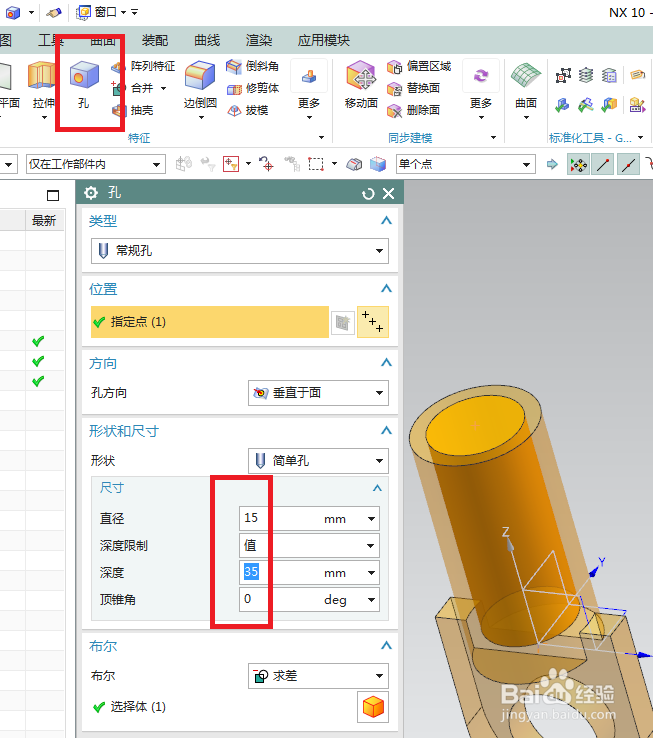

7、如下图所示，点击工具栏中的“孔”图标，秘韩殉刳激活孔命令，点击圆柱体的端面圆心，简单孔，直径15、深度35，顶锥角0，点击确定。

8、如下图所示，点击工具栏中的边倒圆命令，然后给实体中的所有边线进行边倒圆操作，半径看着给，合适即可，最后点击确定。

9、如下图所示，将基准坐标系隐藏好，将显示鸷拳林根改成着色，执行【渲染——真实着色——全局材料铜】，最后的效果就是下图所示的铜鼻子了。
