多台信号源同步测量功能

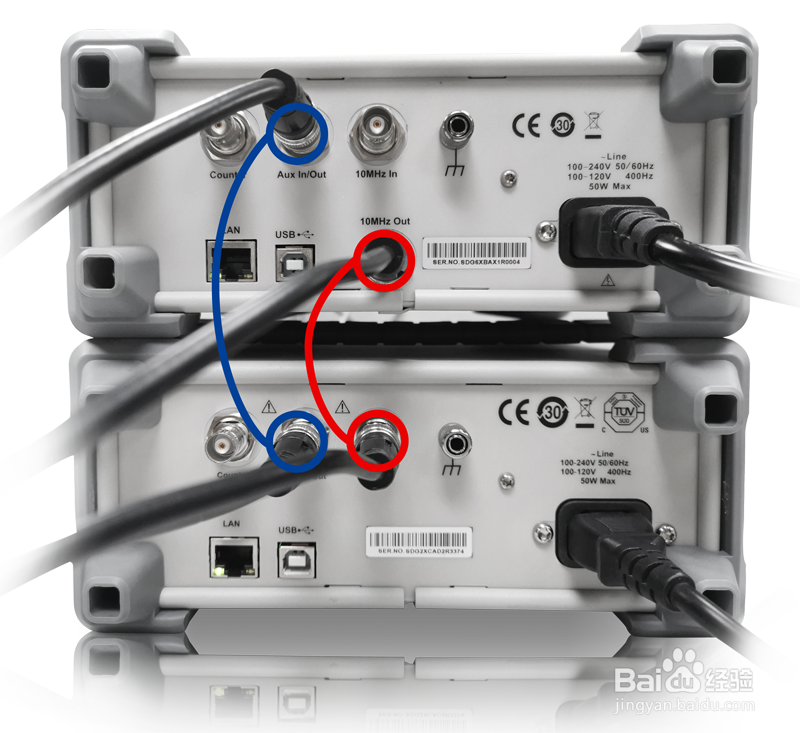

1、同步功能会用到信号源后面板的Aux In/Out 和10 MHz In/Out接口。首先，所有信号源的Aux In/Out接口必须连在一起。然后将主机（Master）的10 MHz Out与从机（Slave）的10 MHz In相连。连接10 MHz Out接口到10 MHz In/Out接口如图：

2、设置4个通道信号的波形参数，比如频率，幅度。按下Utility按键，选择相位模式（Phase Mode），把两台信号源都设置为相位锁定模式（Phase Locked）。我们把4个通道的信号都设置为1 kHz，4 Vpp方波。打开同步功能，在示波器上面测CH1（主机输出）和CH3（从机输出）之间的Skew如下图：

3、调节相位关系设置CH1信号的相位为0°，CH2,CH3,CH4信号的相位分别为180°,270°,360°。结果如下：
