存储器字扩展方式怎么画图?

1、首先，字扩展方式是存储芯片的字长可以满足实际要求，而存储单元的个数却不能够满足实际要求，所以我们需要以增加存储单元的个数的方式把芯片连接起来。

2、接下来，我们还是以一道例题为主，例如，用16k*8b存储芯片组成容量为64k*8b的存储器。第一个步骤，我们先计算一下这个芯片需要什么扩展方式。由16k*8b变成64k*8b，字长没有变化，但是存储单元的个数变多了。所以需要字扩展方式。

3、第二个步骤，那么我们需要几片芯片呢，计算方式是（64k*8b）/（16k*8b）=4，需要4片16k*8b格式的芯片。画图的时候可以不用全部画出来，只要画刚开始两个和最后一个即可。

4、第三个步骤，我们看一下存储器和芯片分别需要的地址线和数据线。先来看存储器为64k，2^6=64，也就是需要2^6+2^10=2^16，所以共需要16根地址线，表示为A15～A0。数据线为8b，也就是需要8根，表示为D7～D0。

5、同理，计算一下芯片的地址线恽但炎杰和数据线。先来看存储器为16k，2^4=16，也就是需要2^4+2^10=2^14，所以共需要14根地址线，表示为A13～A0。数据线为8b，也就是需要8根，表姨胀兽辱示D7～D0。A15和A14我们要单拿出来放在1234译码器中。

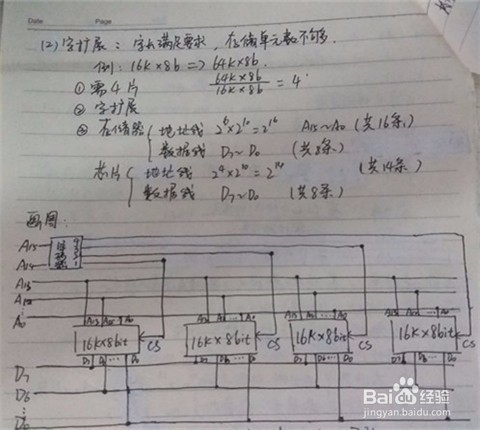

6、最后一个步骤就是画图了，我们首先画出需要的芯片数量，画三个就好啦。然后分别画存储器的地址线A0～A15，画三根就好了，也是画首尾，存储器的数据线D0～D7画三根，也是画首尾。最后这些都要和芯片相连，存储器的A0～A13要和芯片的A0～A13相连，存储器的D0～D7要和芯片的D0～D7相连。
