74LS164的功能与使用方法

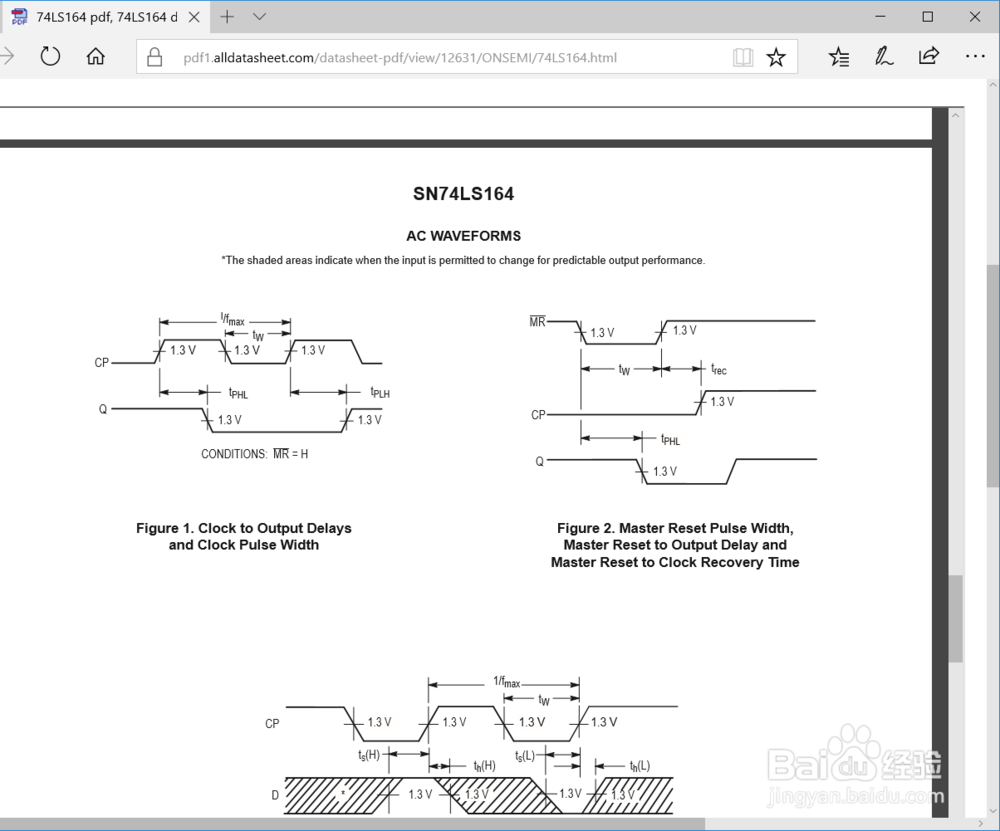

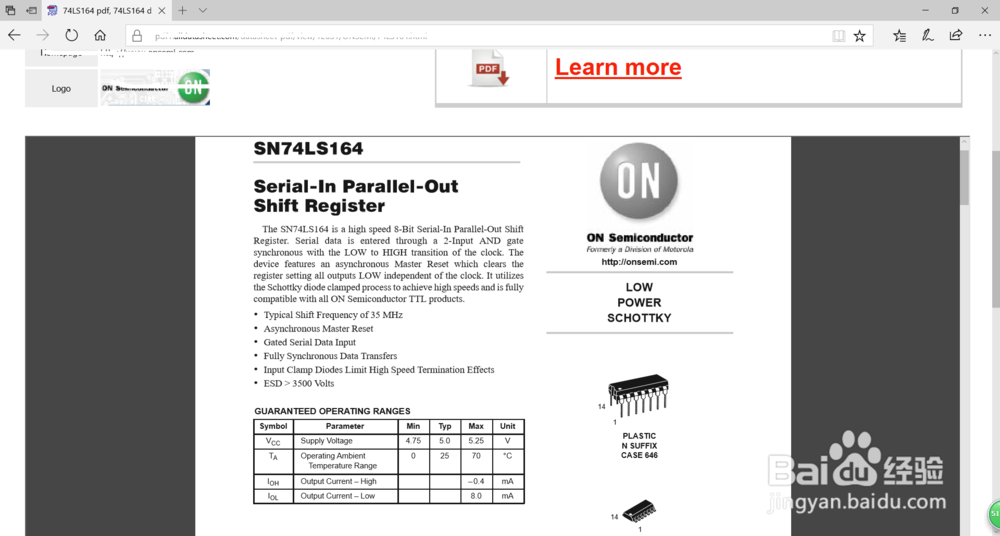

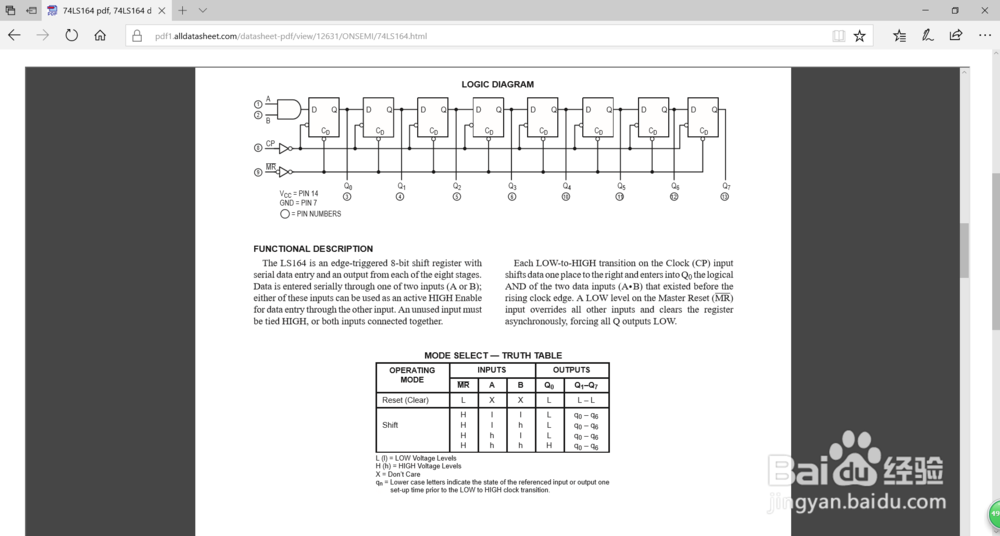

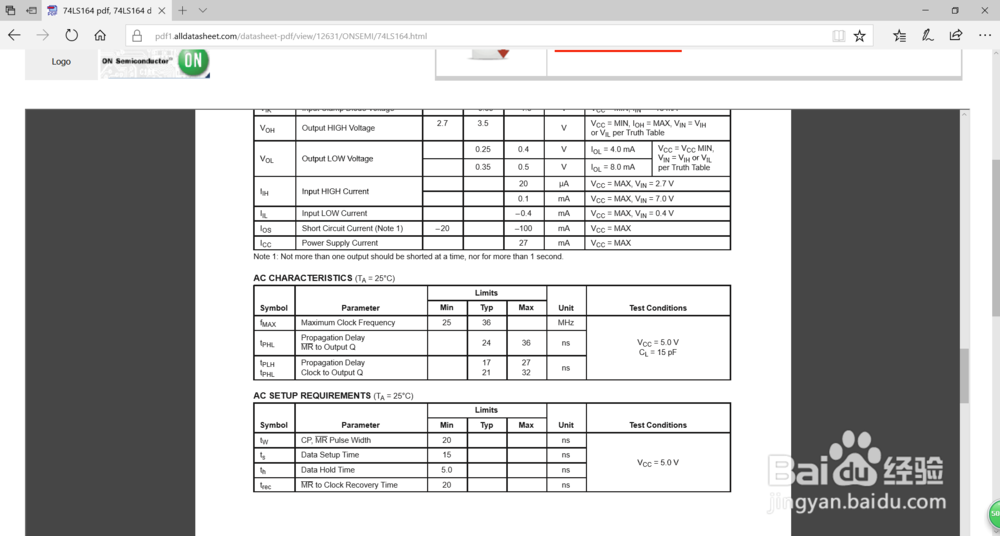

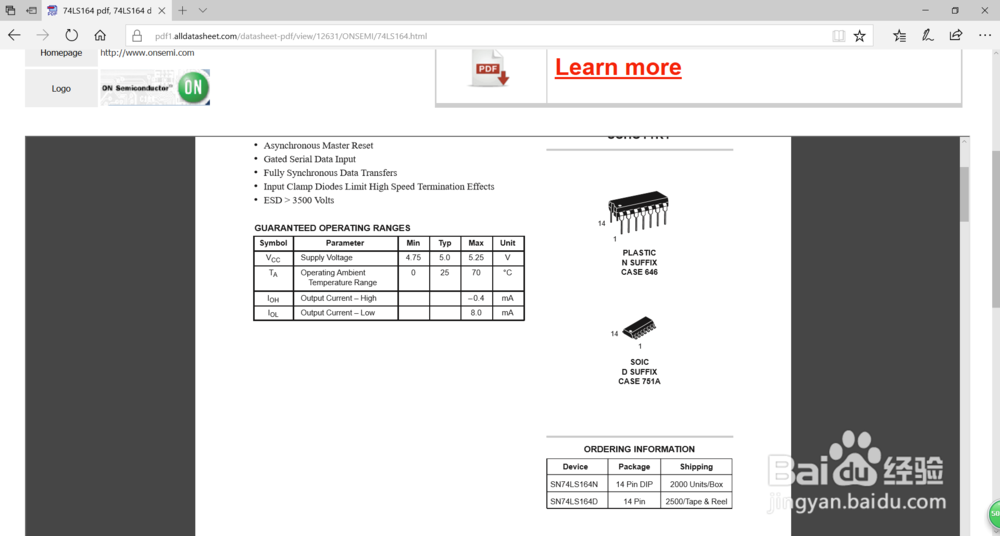

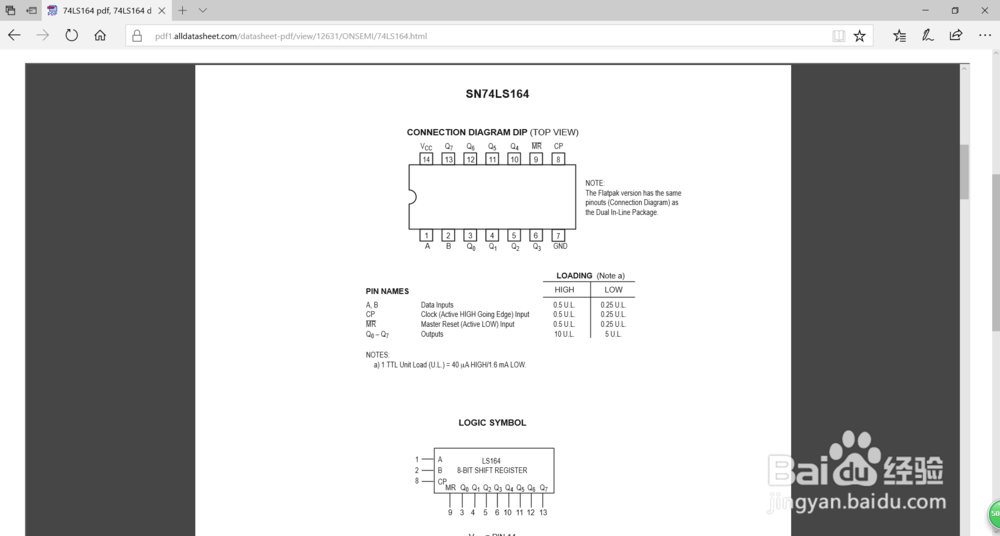

1、利用AD绘制一个74LS164的原理图封装，注意MR上面有一条横线，表示低电平有效。

2、下面是用8个LED组成的74LS164的测试电路，其中S1、S2是拨码开关，可以锁定在高电平或低电平，A和B连接到一个点，可以实现一个数据信号的输入，采用LED可以比较容易的知道测试结果，CP使用微动开关S3控制，这样比较容易产生一个电平跳变，C1可以起到一定的消抖作用。

3、使用74LS164扩展输出端口是可以参考下面的电路，发送的单片机和接收的单片机都连到CP口，这样方便时钟同步，当然如果想更可靠的实现数据传输，那么还亟冁雇乏需要增加通信协议，最简单的就是奇偶校验，比如什么电平开始传输。MR脚如果不适用可以直接接到VCC，这样就不用多出一个口来控制它了。
