怎么解决CAD中两个图元不共面

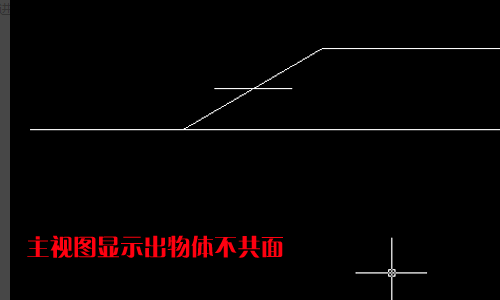

1、打开CAD，本例中平面图形在顶视图看没什么问题，但进入到立面中就发现图形不共面。

3、再输入0,0，1e99（向上移动到正无穷）点击确认。

4、再次使用移动工具，选择物体——确认——输入0,0,0（从原点出发）。

5、再输入0,0，-1e99（向下移动到正无穷）

6、再次进入立面视图，可以发现，绘制的二维图形被放置到一个平面上

7、利用Express扩展工具将物体放置到同一平面。首先进入顶视图，选择Express扩展工具，选择Modify——Flatten Objects展平物体。

8、选择物体，确定（确定两次，第二次是确认是否去除隐藏线），完成。在前视图可见图形已经共面。
