Inventor教程：偏移

1、功能:“偏移”这个翻译不合适,容易引起误解,按计算几何的经典术语是“等距曲线”。它的基本概念是:两条曲线的法向距离处处相等、两者的构成片段一一对应,这样将互为等距曲线。“偏移”操作正是这样的结果。操作规则:在草图工具面板中单击“偏移”启用。如下图，有一个封闭线(上)和一个开口线(下)。操作体会,作草图线的等距线。

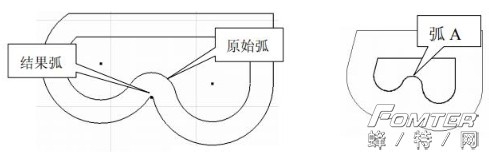

2、启用“偏移”,选定封闭线, Inventor将醒目显示它,移动光标向未来曲线方向拖动, Inve艘绒庳焰ntor将动态显示结果曲线;合嬲旖亍茫适的时候拾取确认。在右键菜单中“结束”。在“偏移”功能下,右键菜单中还有两个开关：选择回路（L）：这是控制选择原始图线的方法。开关打开(默认)将关联选定与所指线连接在一起的所有图线;开关关闭,可以单独选定某些相连的片段。确认选定结束的方法,选完之后,在右键菜单选“继续”。约束偏移量(C)：这个开关,控制新曲线是否与原始线保持“法距处处相等”的基本特性。默认为打开(保持):也可以关闭(不保持),但极少使用。应用提示:将这个功能与 AutoCAD同名的 Offset命令对比,是不合适的,两者相当不同。首先, Inventor要确保原始线与等距线在几何图形上的正确关联和参数驱动,因此,就不会像AutoCAD那样允许结果线的片段数量或对象类型与原始线不同,而是必须保持一致;这样,法距的大小就是有限制的了。这就是说,将引起两者片段数量不一致的法距, Inventor拒绝创建新的曲线,而且会在光标处显示“禁行”标记。参见上图。参见下图左,内部是原始线,外圈是新建线。在 Inventor中创建的是正确的等距曲线,也就是:原始直线必然对应结果直线,而原始弧也必然对应结果弧。结果线、弧可能极小,但不可以没有。参见下图右,在 AutoCAD中,就没有限制了,图示结果已经找不到原始弧“弧A”的对应片段了,因此,在 Inventor中的这个等距线,已经不符合基本的几何关系而是错误的了。

3、其次,对于样条曲线, Inventor不能再次偏移用“偏移”功能创建的结果。可见, Inventorオ是真正意义上的、完全符合几何原理的等距曲线。在后来的尺寸驱动中,如果法距过大,造成片段数量不对应, Inventor会发出错误提示而不会执行。
