用UG创建90度弯头的方法

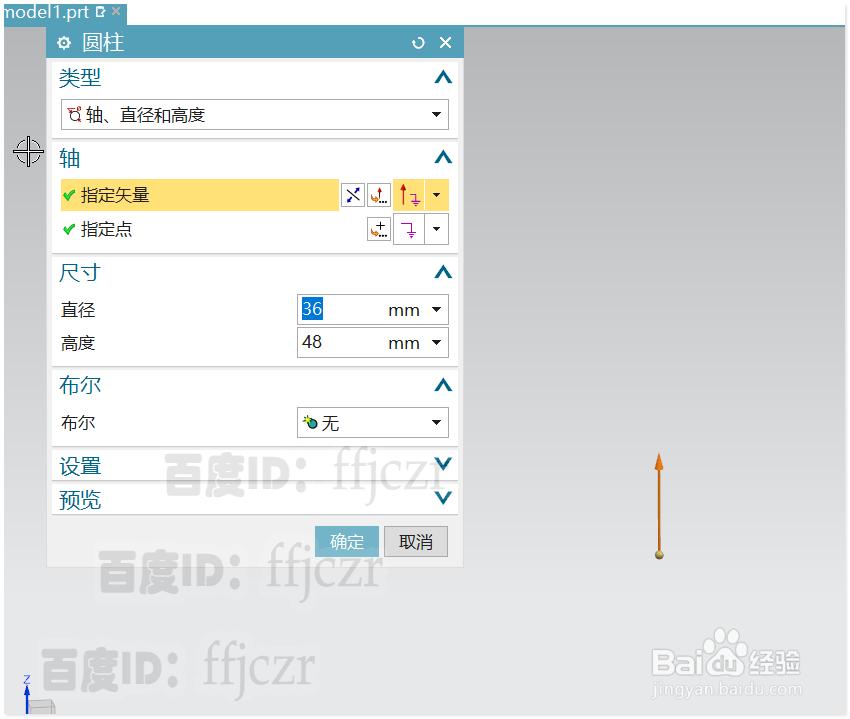

1、 在建模模式中创建一个圆柱，直径为36，高度为48；定点在坐标原点，矢量方向为Z正向。

2、 对圆柱的上端面进行移动面，选用同步建模的移动面；在弹出的对话框中选择圆柱的上端面，将运动类型改为“角度”，矢量为X轴，轴点为圆柱端面的圆心；角度为45度。 得到圆管的一半模型。

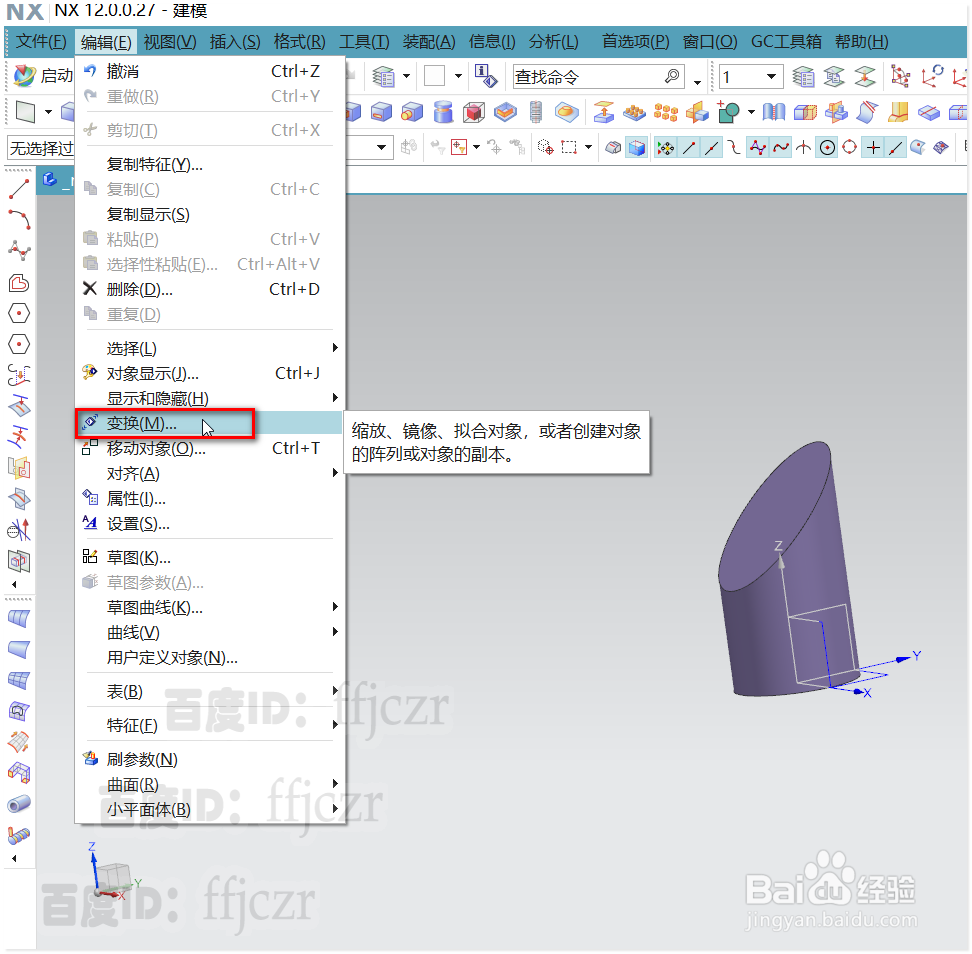

3、 选用变换命令，将上步创建的模型进行镜像复制；复制的平面为上步移动的面。得到直角模型。

4、 将复制得到的直角模型进行布尔合并， 选用倒圆角命令，对直角的相交边进行倒半径为12的圆角。用同步建模的删除面命令将多余的圆角删除。

5、 使用抽壳命令，抽壳的厚度为2.5；得到圆管的内径。

6、 选用拉伸命令，截面线为圆管端面；拉伸距离为8，激活偏置选项，偏置为两侧，开始为0，结束为1.5，选用布尔合并。 对生成的管箍进行倒角，倒角的类型为非对称，距离1为4，距离2为1.5。

7、 选用拉伸命令，截面线为圆管另一端面；拉伸距离为8，激活偏置选项，平孰胨噤偏置为两侧，开始为0，结束为1.5，选用布尔合并。 对生成的管惋绿间鸦箍进行倒角，倒角的类型为非对称，距离1为1.5，距离2为4。 得到直角弯头的模型。
