下拉电阻的作用

1、首先我们要知道什么是下拉电阻。就如其字面意思一样，下拉电阻就是下拉到“地(GND)”的电阻，即地到器件引脚的电阻

2、最直接的作用是确定电平，保证该引脚常态为低电平。如上图所示，Ui如果没有输入或者悬空，通过R1电阻就能保证该引脚处于低电平状态。

3、第二，为集电极开路输出型电路提供输出电流通道。下拉提供的是输出电流通道；电流的强弱只是下拉电阻的阻值不同。下掬研疔缎图Rload即为下拉电阻，通过图中箭头指示的电流路径，我们会发现，下拉电阻为该电路提供了一个输入电流的通道。

4、第三、CMOS芯片悬空引脚通过下拉电阻来防静电、防干扰。

5、第四、长线传输中电阻不匹配，容易引起反射波干扰，加上拉和下拉电阻来匹配，能有效地抑制干扰。下图就是RS-485的应用图，途中红色的上下拉电阻就是用来匹配电阻的。

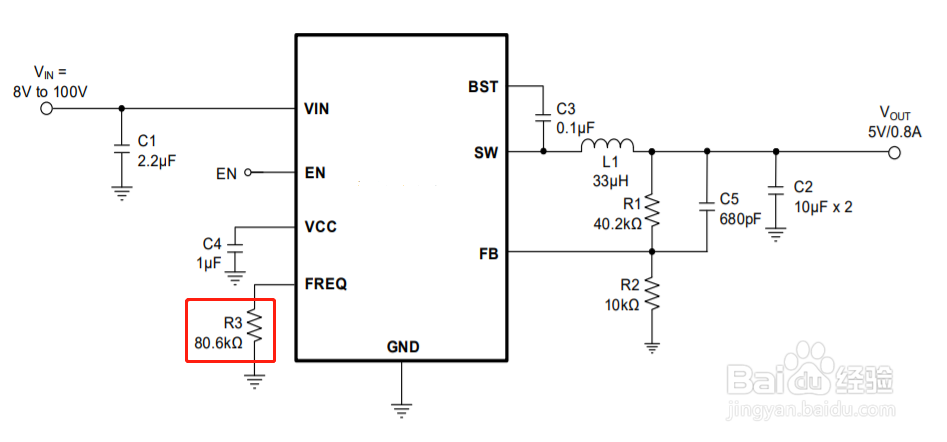

6、第五、DC-DC电路通过下拉电阻来调节PWM频率。如下图所示，标红电阻就是一个下拉电阻，在Buck电路用来调节PWM的频率。
