蓝牙转CAN网关GCAN-203使用介绍

蓝牙转CAN网关被广泛的应用于电力行业输电线路CAN总线通信状态远距离监控，汽车实时数据移动端APP监控，医疗器械移动端APP接收等领域，是CAN总线工程师手中的一项重要生产工具，今天笔者带大家来熟悉一下广成蓝牙转CAN网关GCAN-203的使用方法。

工具/原料

广成蓝牙转CAN网关GCAN-203

安装有蓝牙串口助手的手机一部

笔记本电脑

USB方头线

设备介绍

1、GCAN-203蓝牙转CAN网关是一个蓝牙转CAN模块，工程师可以使用手持移动终端（手机、PAD/电脑等）的蓝牙功能访问CAN总线节点，读取CAN总线数据。其外形如图所示：

使用前的准备工作

1、在进行设备使用以前需根据工程师具体情况对GCAN-203模块进行工作参数配置，使用觊皱筠桡CANBlueConfig软件可对该模块配置的参数包括：CAN总线波特率、CAN总线工作模式、GCAN-203蓝牙名称、GCAN-203连接密码等。GCAN-203蓝牙转CAN网关的默认CAN总线波特率为250K，工作模式为正常模式，蓝牙名称为设备背面的SN编号，连接密码1234。

GCAN-203蓝牙转CAN网关的蓝牙连接

1、工程师需安装CANBlue.RSO.apk”软件，搜索蓝牙设备，并输入连接密码，即可与GCAN-203模块建立连接（默认设备名称：GCAN-203设备的SN号码，默认连接密码：1234），通过蓝牙串口助手软件即可对CAN总线数据进行收发。

GCAN-203蓝牙转CAN网关与CAN总线连接

1、GCAN-203蓝牙转CAN网关接入CAN总线连接方式为将CAN_H连CAN_H，CAN_L连CAN_L即可建立通信。CAN-Bus网络采用赶时縻橼直线拓扑结构，总线最远的2个终端需要安装120Ω的终端电阻；如果节点数目大于2，中间节点不需要安装120Ω的终端电阻。对于分支连接，其长度不应超过3米。

GCAN-203蓝牙转CAN网关添加电阻

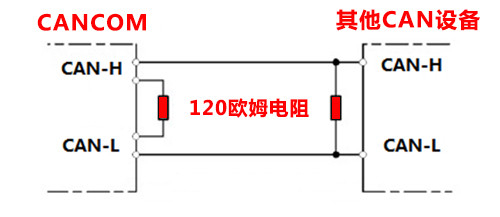

1、为了增强CAN通讯的可蛆绲檠奸靠性，消除CAN总线终端信号反射干扰，CAN总线网络最远的两个端点通常要加入终端匹配电阻，如图所示。终端匹配炼蓄晦擀电阻的值由传输电缆的特性阻抗所决定。例如双绞线的特性阻抗为120Ω，则总线上的两个端点也应集成120Ω终端电阻。如果网络上其他节点使用不同的收发器，则终端电阻须另外计算。
