Office Visio绘制户型图

1、在任一电脑盘，点击右键，新建“Microsoft Office Visio”文件，在桌面新建名为：“家居图”的Office Visio文件

2、双击打开，在弹出的“选择绘图类型”对话框中，类型选项中选择“地图和平面布置图”，模板选项中选择“家居规划”，然后点确定

3、在OfficeVisio工作区左侧将出现“形状”列表，可在绘图过程中直接选用

4、根据户型选择房间轮廓：选择工作区左侧，“形状”下拉选项“墙壁、外壳和结构”中类似的房间轮廓，其拖动至工作区内

5、修改房间轮廓及尺寸：点击工作区粝简肯惧内的图形，在每条线上均会出现尺寸，点击可直接修改，或者拖动图形上的绿色、黄色图标，修改轮廓和尺寸

6、绘制室内墙壁：将工作区左侧“形状”下拉选项“墙壁、外壳和结构”中“墙壁”图形，拖动至工作区内

7、根据需要，改变“墙壁”的位置

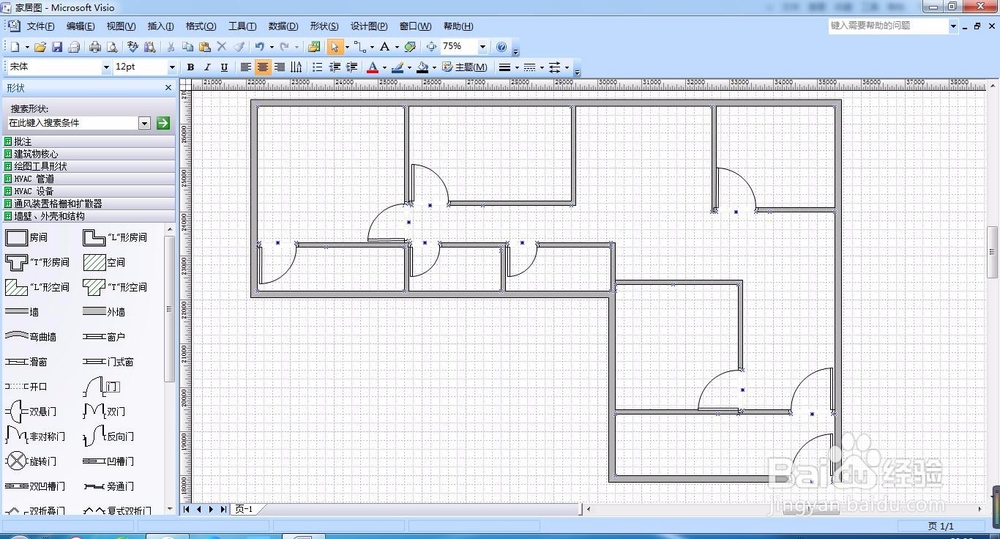

8、绘制“门”：将工作区左侧“形状”下拉选项“门”图形，拖动至工作区内

9、根据需要改变“门”的位置

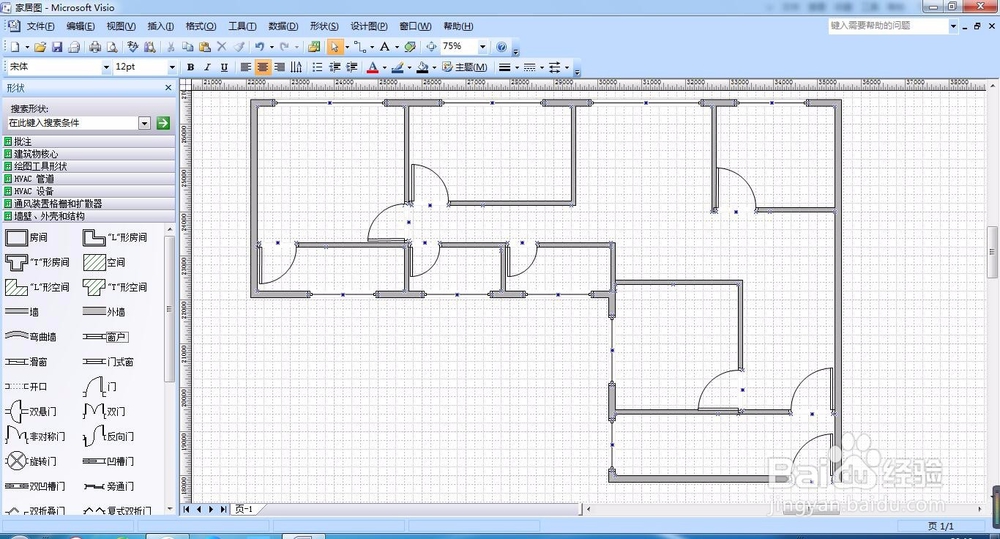

10、绘制“窗户”：将工作区左侧“形状”下拉选项“窗户”图形，拖动至工作区内，并根据需要改变“窗户”位置
