CAD怎么画电脑示意图

1、打开Auto CAD2007，使用rectangle命令绘制一个矩形做电脑显示器示意。

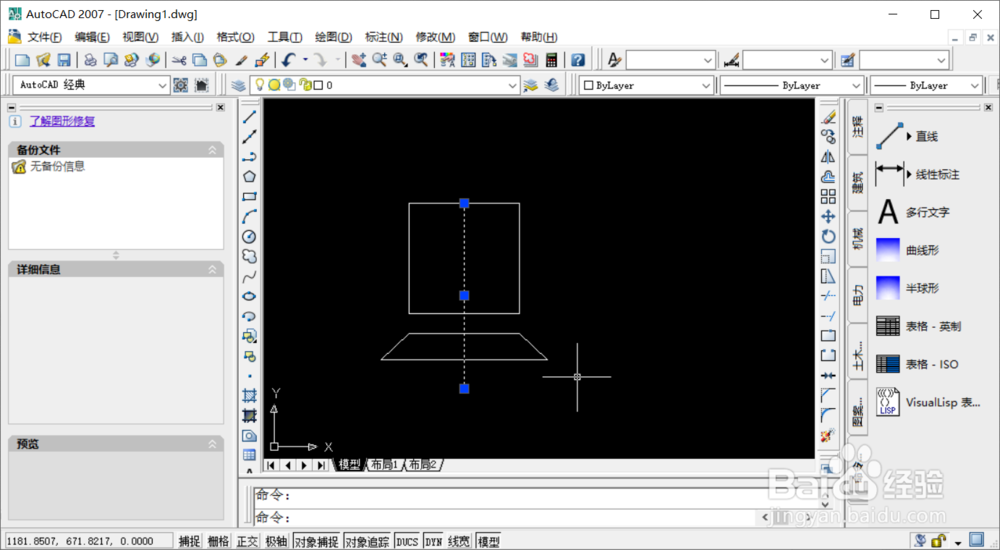

2、使用line命令，通过捕获矩形边界中点，绘制一条垂直直线，用于后面的镜像操作。

3、在矩形下面绘制半边梯形，左侧超出中线，后面会剪掉，用来镜像做键盘示意。

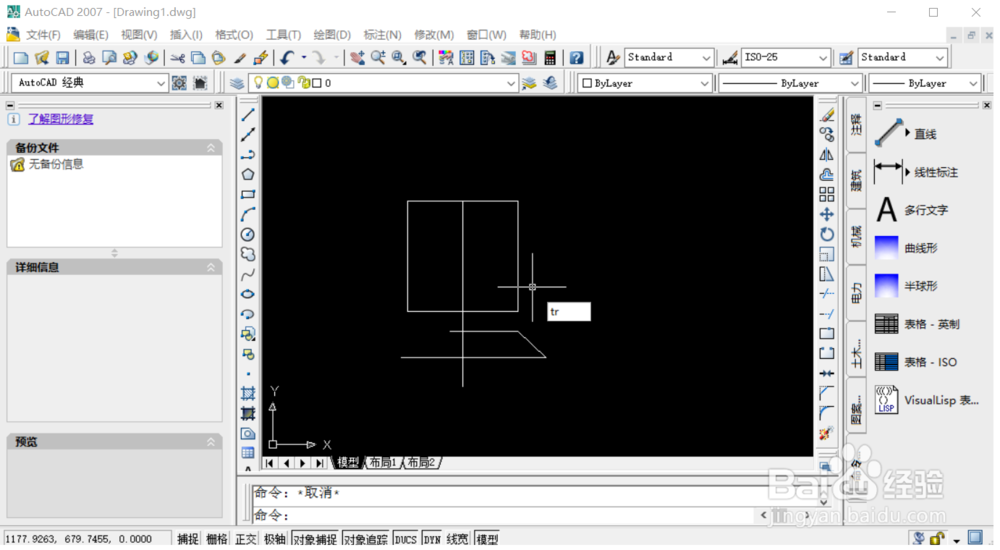

4、使用tr命令，将梯形左侧多余部分切掉。

5、选择刚刚绘制的半边梯形，使用mirror命令，有中线部分镜像出一个完整的梯形，由此一个显示器+一个键盘的简易电脑示意图生成了。

6、删除中间线，显示器+键盘示意图如下。

7、接下来在右侧绘制一个“路由器”示意图，线绘制一个圆，然后从圆上下侧各绘制一条切线，最后镜像，删除多余部分。

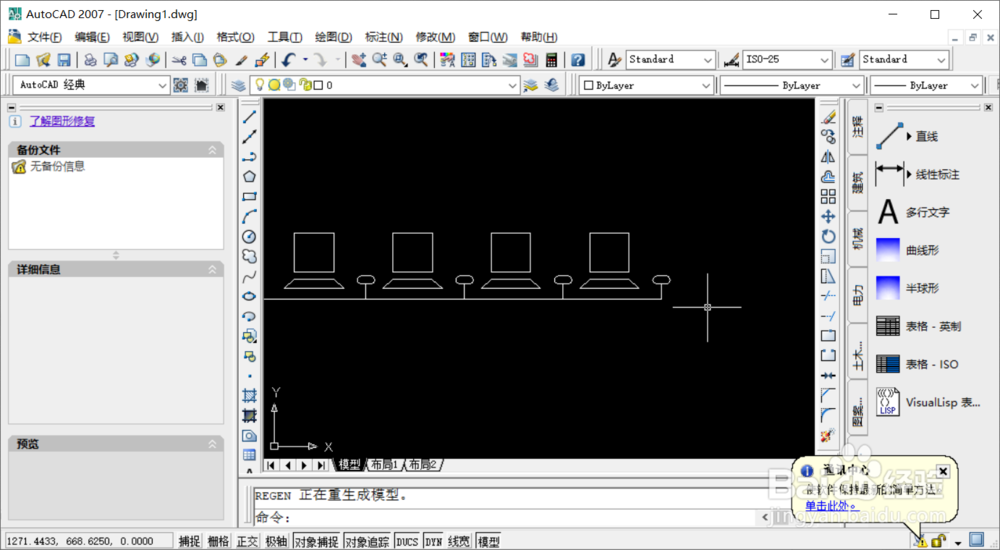

8、增加“网线”，多阵列几个“电脑”示意图，整体效果如下。
