如何判断放大器的类型（图文教程）

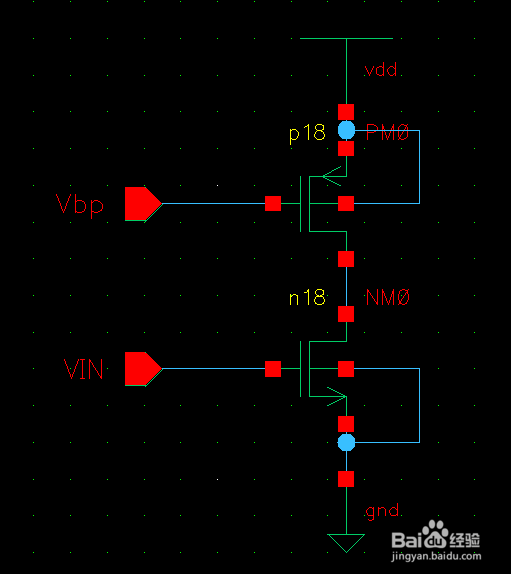

1、首先判断放大管是哪个管子，是下面的NMOS管，上面的PMOS管因为栅源电压固定，所以是负载管，所以该电路是共源极放大器。

2、下面图中的NMOS管和PMOS管互为彼此的放大管和负载，而且加的是同相信号，所以是共源极的推挽放大器

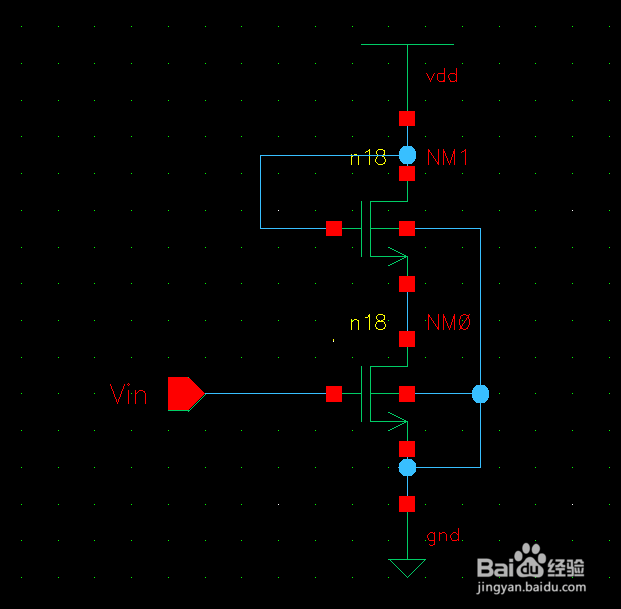

3、下图中的下面的NMOS管是放大管，上面的NMOS二极管作为负载电阻用，所以是共源极放大器

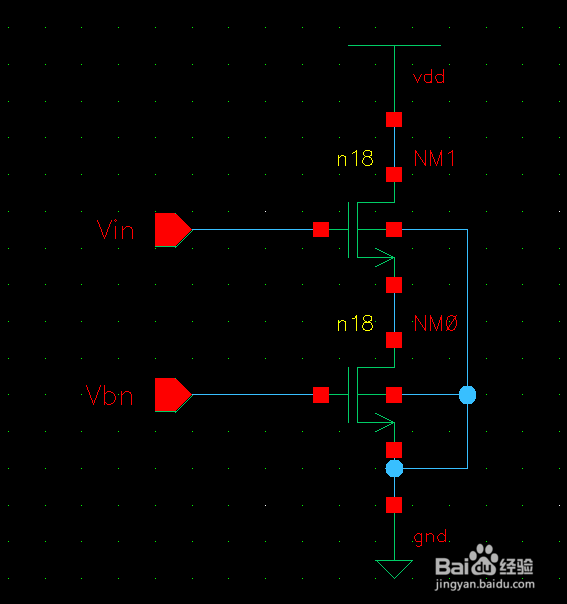

4、下图中上面的NMOS管是放大管，下面的NMOS管是负载，所以是共漏极放大器，也称为源极跟随器

5、下图中的NMOS管是放大管，上面的PMOS管是负载管，所以是共栅极放大器

6、下图中的NMOS管和PMOS管互为对方的放大管和负载管，而且加的是同相位的信号，所以是共漏推挽放大器
