怎么用草图设计一个建筑平面图

在工作中我们会遇到拿着草图来设计的工程图纸的案例，下面来看怎么用草图来设计工程平面图。

工具/原料

cad

天正建筑

草图

草图

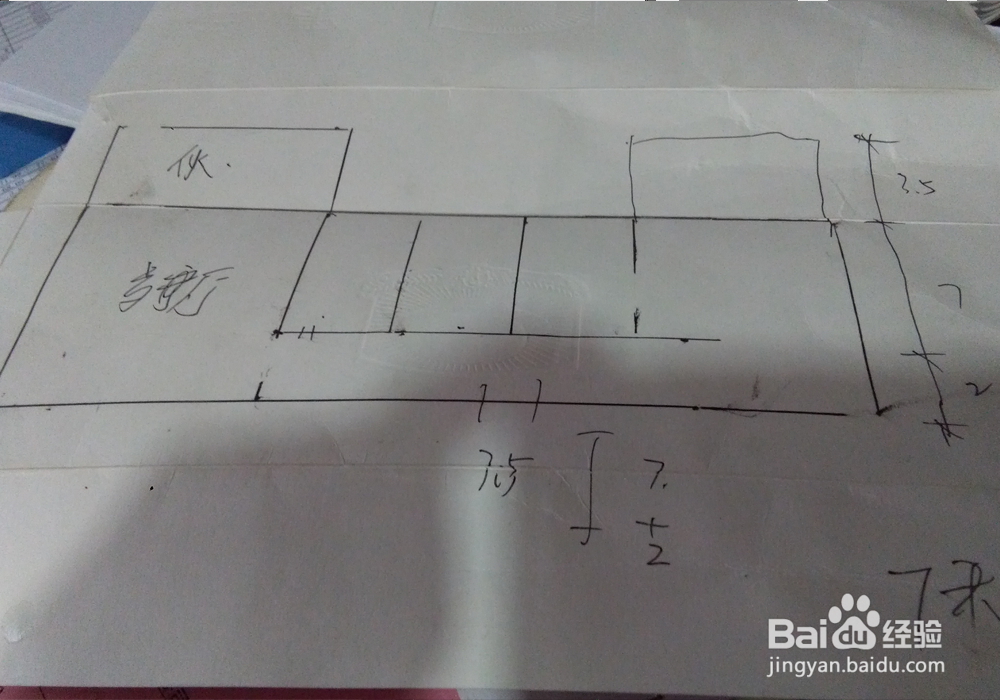

1、 首先我们来看我们的草图是这样的，开间是3.5米，进深7米，走廊时2米。草图太草了。

轴线绘制

1、有了草图以后我们就可以依据草图来绘制图纸了，首先我们来绘制轴线。点击左侧菜单的轴网柱子-绘制轴网然后再绘制轴网中选择直线轴网来绘制，按照草图的数据来绘制轴网，完成设置后点击确定。

2、在图形中点击要插入轴网的位置。这是绘制好的轴网。

3、轴网绘制完成后，点击左侧菜单栏中的轴网柱子--轴网标注；点击后在图形中点击一端的轴网然后再点击另一端的轴网，点击右键来标注轴号。纵向和横向设置是一样的。

4、这是标注完成的轴网，轴线部分绘制完成。

墙体绘制

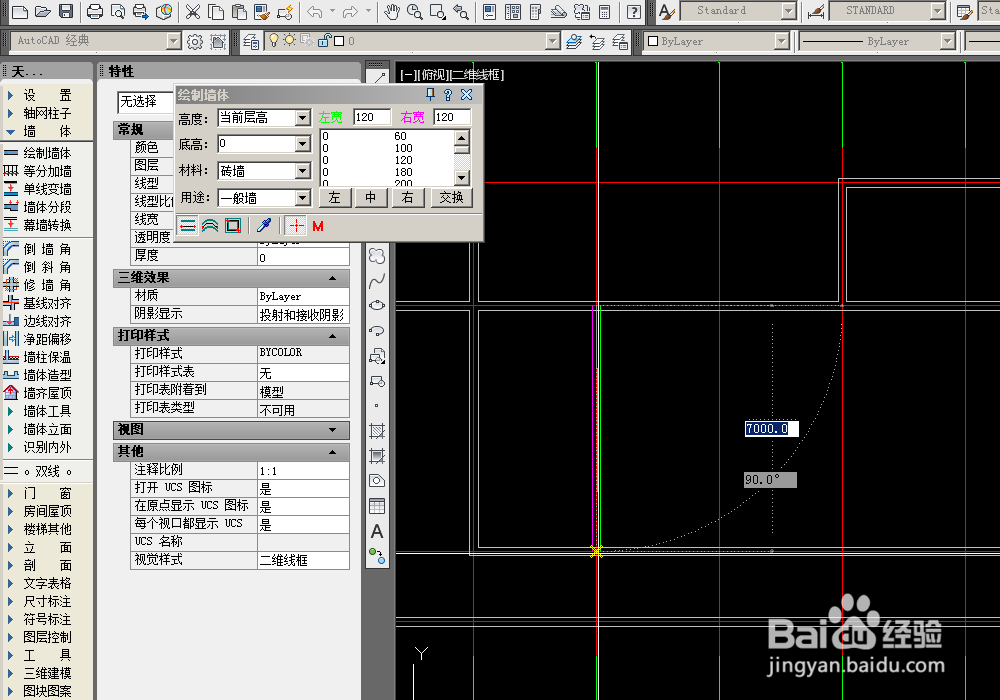

1、轴线绘制完成后，我们来绘制墙体。墙体采用240砖墙来砌筑，轴线全部居中。点击左侧菜单中的墙体--绘制墙体，在绘制墙体中我们设置左宽120又宽120.

2、然后在图形中绘制，绘制方法和绘制直线类似，左键点击确定起点。

3、在此点击左键确定终点，点击右键退出绘制。

4、这是绘制好的墙体。

门窗绘制

1、由于蜂擒萏赃门窗是在墙体上绘制的，所以在墙体绘制好以后我们来绘制门窗，首先我们来绘制门，点击左侧菜单栏的门窗--门窗点击弹出的门窗口的门图案选择门的样式，然后设置门的参数。

2、参数设置好以后在图形中点击插入门。

3、同样方法设置并绘制其他类型的门。

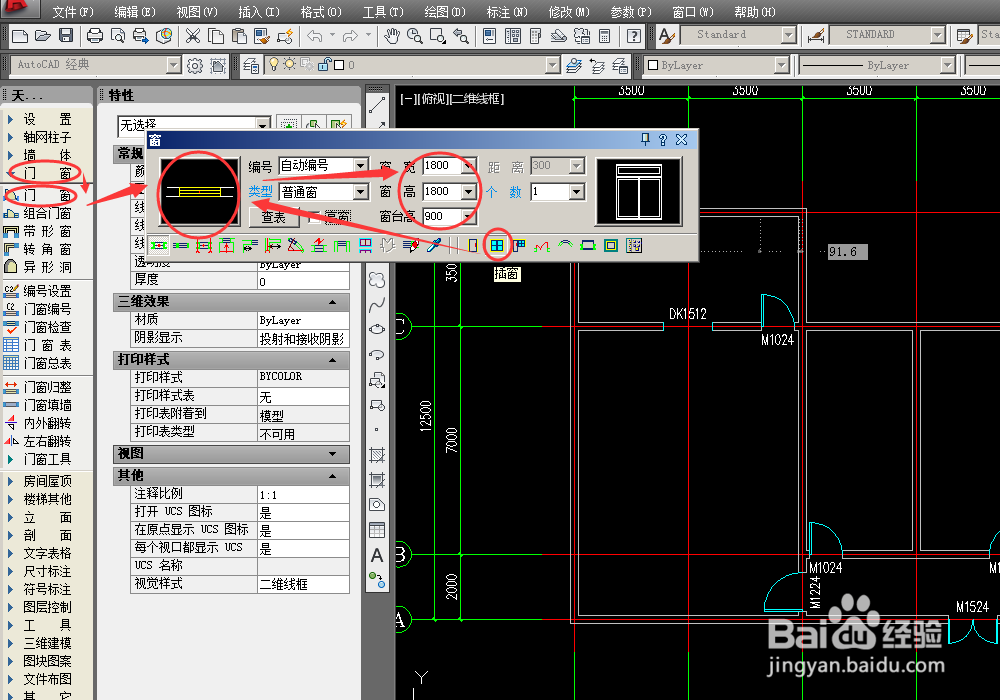

4、门绘制完成后我们点击门窗--门窗，点击弹出的窗口中的窗图标，然后选择窗的样式，设置窗的参数。

5、窗的参数设置好以后我们在图形中插入窗。点击右键退出绘制。

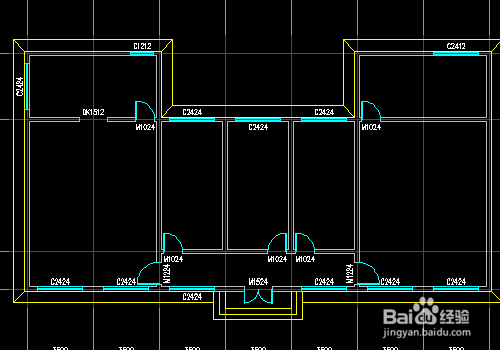

6、同样的方法来绘制其他类型的窗户，这是绘制好的门窗图。

绘制台阶

1、其他绘制完成我们来绘制台阶。点击右侧菜单中的楼体其他--台阶。在台阶窗口中选择矩形三面台阶。然后设置台阶的参数。

2、在图形门的位置点击拉线设置台阶。点击右键退出绘制。

3、这是我们绘制好的台阶。

绘制散水

1、然后我们来绘制散水。点击左侧菜单栏中的楼体其他--散水，设置散水参数。

2、然后我们拉框选择我们要设置散水的建筑。

3、选择完成后我们点击右键。完成散水设置。如果需要打印看下方的经验引用。
