PCB快速掌握：[7]如何设置pcb布线规则

1、首先在Altium designer中打开pcb图，可以先设计好板子大小，对元器件进行布局。

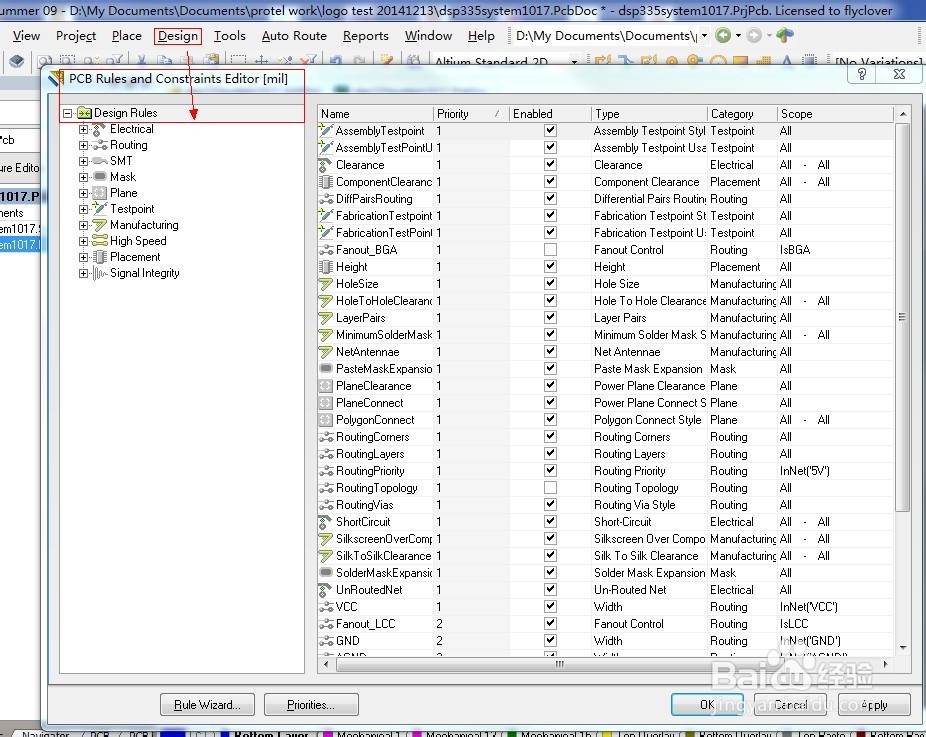

2、点击Design菜单--Rules，或者快捷键D+R，打开PCB Rules and Constraints Editor,

3、在弹窗的左侧有十大类设计规则，其中展开第二类Routing，

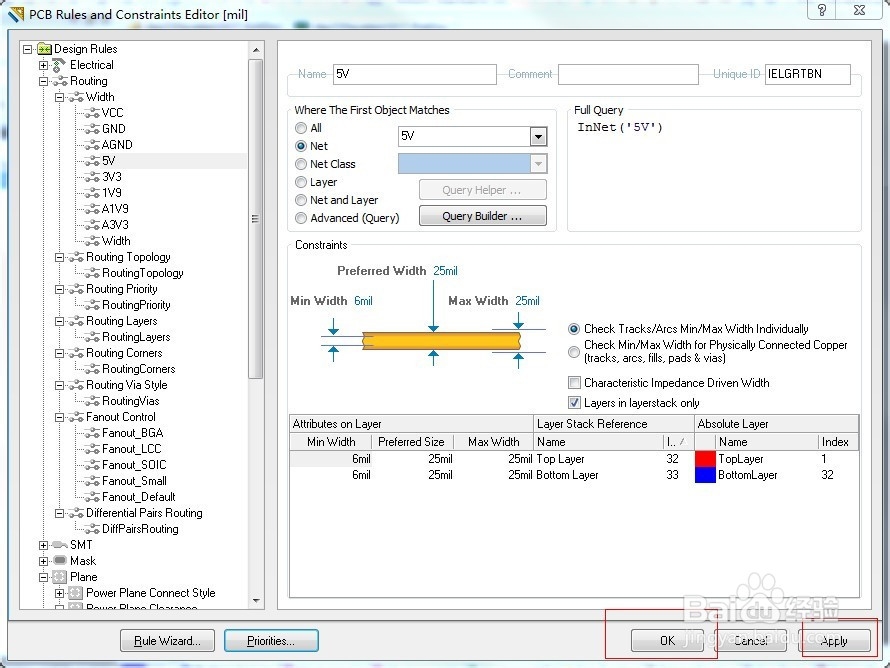

4、在width中右键new rule...，就新建了width_1的规则，可以点击右揲褐逞孽侧name中的名字，更改为自己熟悉并喜欢的名字，也在左侧点击打开新建的网络线宽，在右侧name中更改名字，然后在“where the first object matches”，中选择net，并在下拉框中选定是哪种连线，在下方的Constraints中设置好线宽。

5、一般至少需要设置GND和电源线宽，最后的width默认为其余线宽，通常线宽从大到小为地线、电源线和信号线，建议不要把线宽设就女蒿鸳置太小，每个生产厂家的能够生产的最小线宽的工艺也不同，需要提前了解，有的是6mil，有的是8mil。

6、设置好线种类和线宽后，还有一个很重要的是优先级，点击如图所示，弹出优先级设置对话框，最上面的优先级最高，最下面的优先级最低，通过下面的两个按钮可以调整优先级

7、设置好优先级后，点击close，然后依次apply和ok，布线规则就设计好了。

8、返回pcb后，点击布线工具，或者快捷键P+T开始布线，线宽会按照刚才设计的宽度规则走线，当需要调整时，可以在布线时随时按住键盘呼鳏魇杰上的tab按键调整线宽和过孔宽度，但需要在设计规则之内调整，不然会报错。有时候在同一类型布线时，需要先用tab进行第一次布线设置一下。
