Proe三维训练二百八十七U形管道

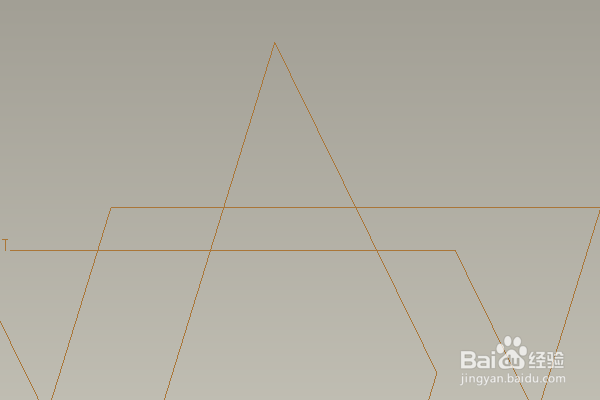

1、如下图示，打开Proe软件，新建一缺省的实体零件

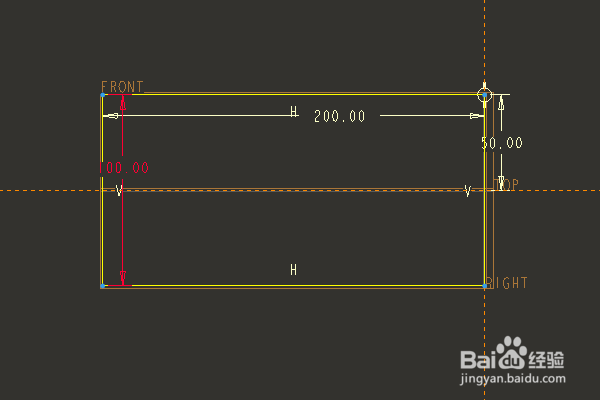

2、执行【草绘——front面——草绘】，直接进入草绘环境，激活矩形命令，画一个矩形，右边线与纵轴重合，双击修改尺寸：长200，宽100，上边线距离横轴50，点击√，完成并退出草绘。

3、执行【插入——高级——管道】，在右边的菜单管理器中点击“实体——完成”

4、弹出“消息输入窗口”，输入外部直径20，回车，

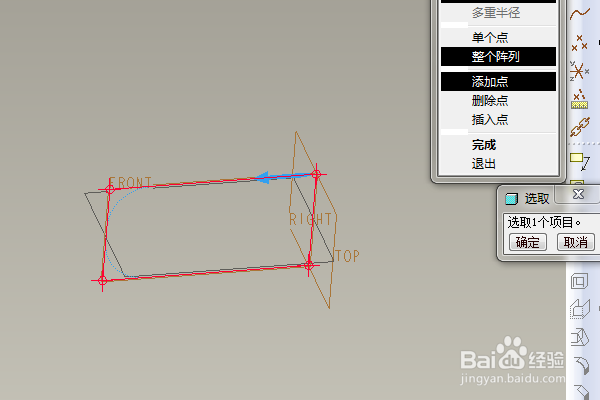

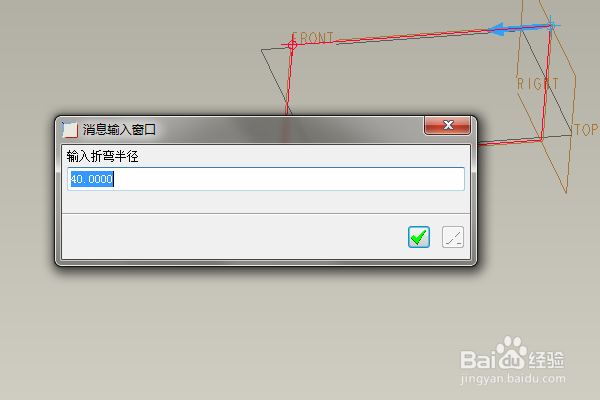

5、单击矩形的三个顶点，弹出“消息输入窗口”，输入折弯半径40，回车，

6、点击矩形的最后一个顶点，菜单管理器点击“完成”

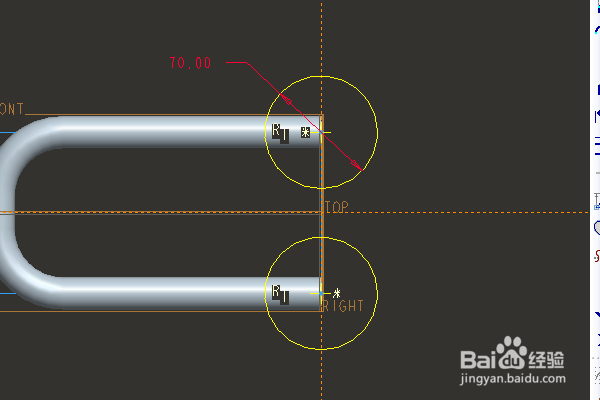

7、执行【拉伸——放置——定义——front面——草绘】，直接进入草绘环境。激活投影禅旄褡瘦命令，将纵轴上的实体边线投影出来，激活激活圆命令，以直线的中点未圆心，画两个枷讹般身相等的圆，激活删除段命令，删除直线段，双击修改尺寸：圆的直径为ø70，点击√，完成并退出草绘。

8、左上角工具栏中点击“双向拉伸”，设置高度30，回车，

9、点击右边工具栏中的孔禅旄褡瘦命令，点击圆柱上端平面，拖动定位光标，双击修改尺寸，将孔的中心定位到圆柱端面的中心点处，双击修改尺寸：孔径ø40，深度超过实体即可。

10、选中这个孔，点击右边工具栏中的镜向命令，点击top面为镜像平面，回车。

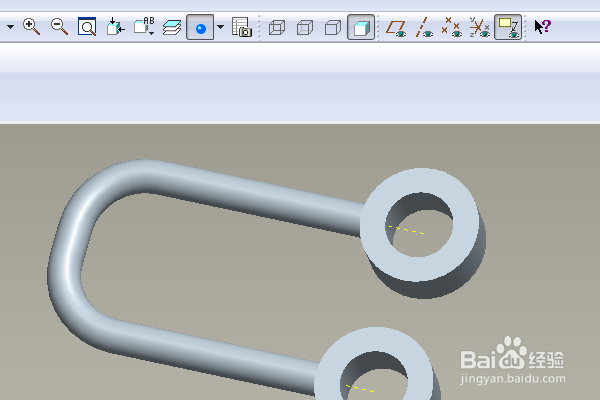

11、隐藏所有的基准，至此，这个三维实体零件就创建完成，本次训练结束。
