catia草图绘制：[13]二维草图之绘制六边形

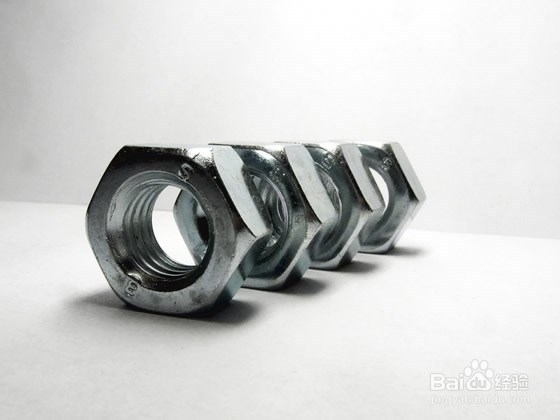

1、为什么要学习画六边形。聪艄料姹再进行工程设计的时候，我们经常需要绘制螺帽、螺杆什么的。而螺帽大多数都是六边形。现在知道为什么要学习画六边形了吧。此外六边形对于绘制界面十分有用，可以省去画六条边的麻烦。

2、第一步还是老样子，打开软件新建草图，设置基准平面。

3、这一步还是选择菜单命令来调用画图六边形的功能。菜单命令为：“插入→轮廓→预定义的轮廓→六边形”。

4、同样的我们可以才工具栏里面找到六边形功能按钮：

5、画图的时候首先要确定中心点的位置，在画图区域点击左键：

6、中心点确定之后拖动鼠标就可以看到一个六边形随之在动。

7、这时就需要确定六边形边上的点，拖至适当位置点击左键确定即可。这时六边形就画好了。
