学设计-CATIA高阶教程之垫片的画法

2025-04-22 11:24:29

1、首先，选择机械设计，在选择零件设计.

2、第二步，输入零件设计名称.

3、第三步，进入草图模式，绘制如图示草图，并进行尺寸约束.

4、第四步，进入实体零件设计模式，进行拉伸操作.

5、第五步，点击预览，可以预览我们设计的零件.

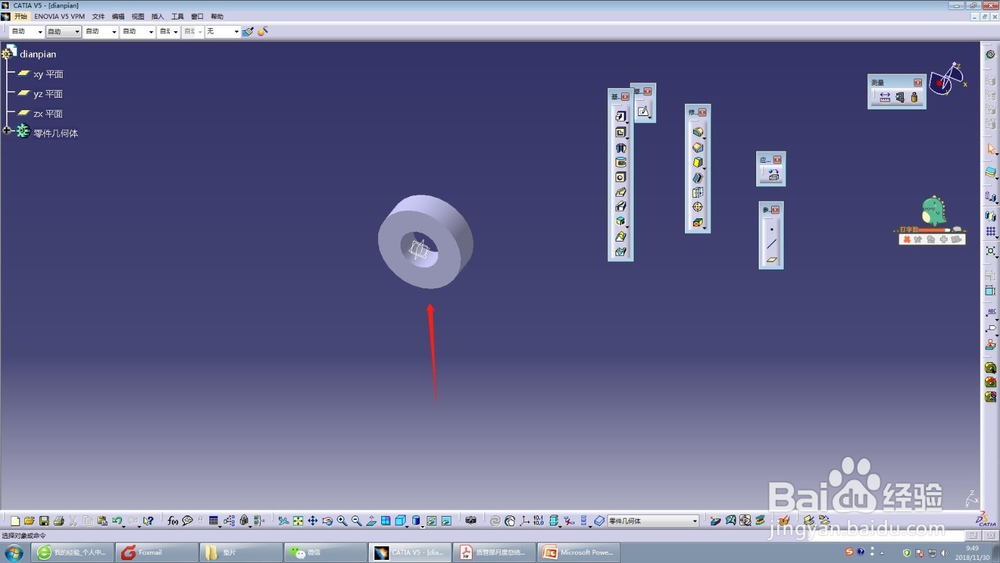

6、最后一步，点击确定，完成设计.
