NX制图中如何投影标注线

1、首先，我们打开NX建模模块，此时模型已有。

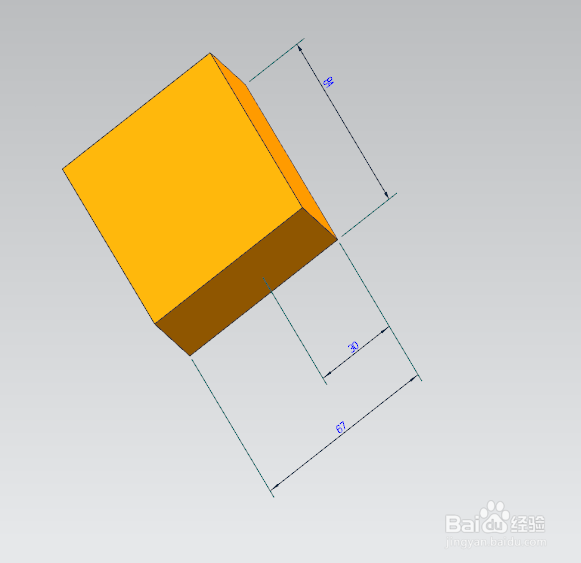

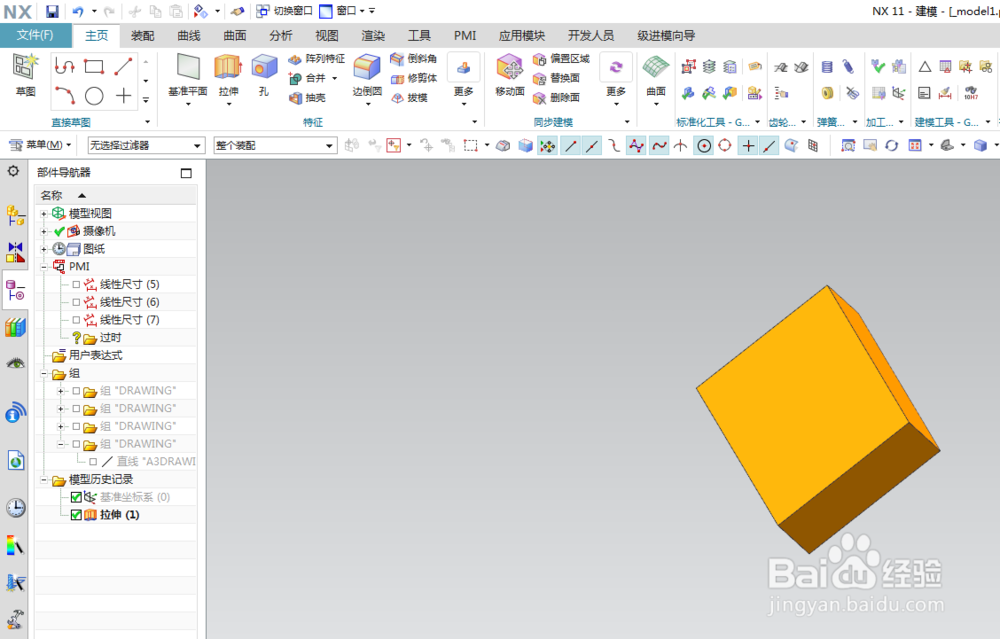

2、在想把工程图体现的地方，用尺寸进行标注。本例是在草图中，将需要在2D工程图中体现的烹挹戢愠尺寸进行标注，选中尺寸右键，勾选显示为PMI，完成草图，这时刚刚的尺寸标注在模型中就有了。

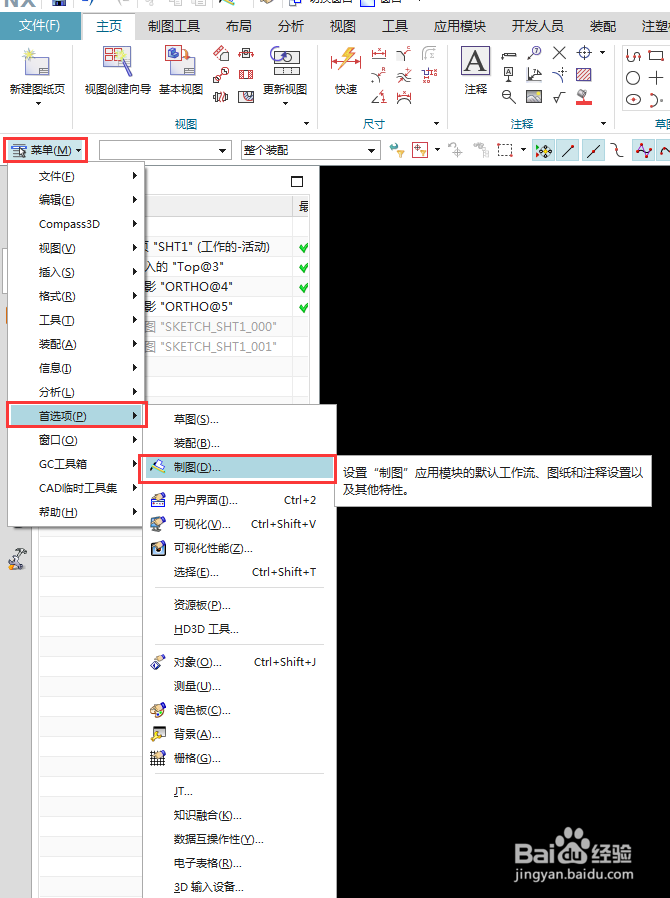

3、接下来，就是进行2D工程图制作了。进入NX制图模块，设置投影显示，依次点击菜单->首选项->制图。

4、进入视图->公共->PMI。

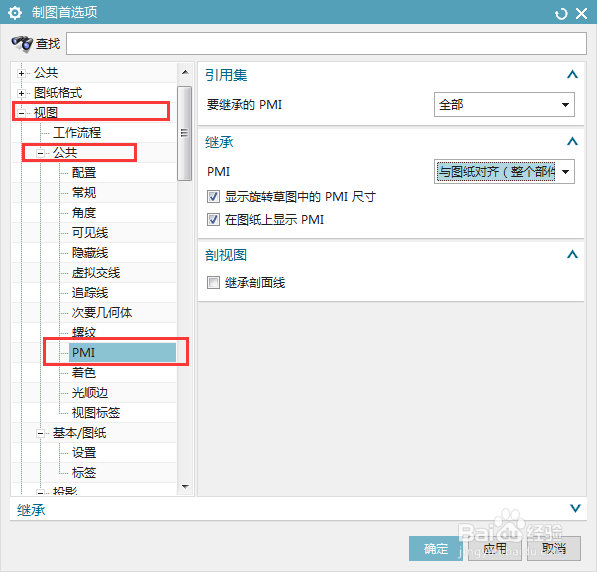

5、设置如下：引用集->要继诙戢呲剽承的PMI->下拉选择全部；继承->PMI->下拉选择与图纸对齐；勾选显示旋转草图中的PMI尺寸；勾选在图纸上显示PMI；最后确定保存。

6、此时再进行工程图投影，就能看到尺寸了。
