电气原理图设计应该注意哪几点

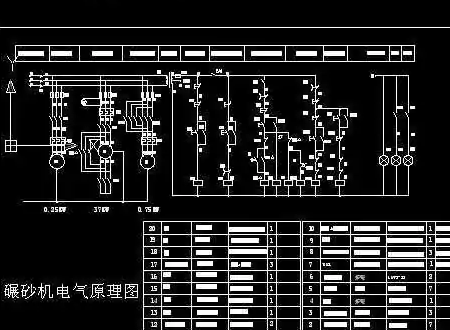

电气骒貉缭塄原理图设计应该注意以下要点：

1、按电气符号标准---按国家标准规定的电气符号绘制。 

2、文字符号标准---按蒌舟镗账国家标准GB7159-1987规定的文字符号标明。 

3、按顺序排列---按照先后工作顺序纵向排列，或者水平排列。 

4、用展开法绘制---电路中的主电路，用粗实线画在图纸的左边、上部或下部。 

5、表明动作原理与控制关系---必须表达清楚控制与被控制的关系。 

电气原理图常用术语

失电压、欠电压保护：由接触器本身的电磁机构来实现，当电源电压严重过低或失压时，接触器的衔铁自行释放，电动机失电而停机。

点动与长动：点动按钮两端没有并接接触器的常开触点；长动按钮两端并接接触器的常开触点。

联锁控制：在控制线路中一条支路通电时保证另一条支路断电。

双重互锁：双重互锁从一个运行状态到另一个运行状态可以直接切换既“正-反-停”。直接启动：把电源电压直接加到电动机的接线端，这种控制线路结构简单，成本低，仅适合于实践电动机不频繁启动，不可实现远距离的自动控制。

欠压起动：指利用起动设备将电压适当降低后加到电动机的定子绕组上进行起动，待电动机起动运转后，再使其电压恢复到额定值正常运行
