Proe三维训练二百九十八简单法兰

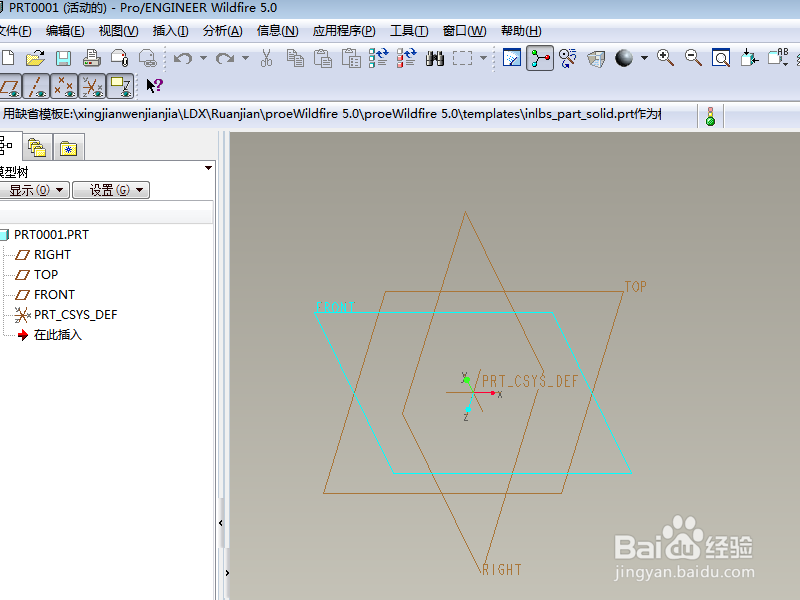

1、如下图示，打开Proe软件，新建一缺省的实体零件

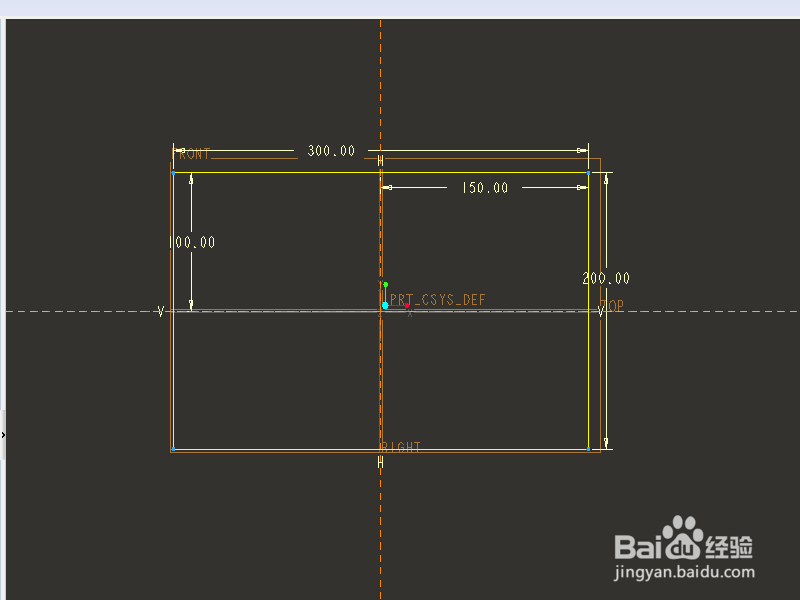

2、如下图所示，执行【拉伸——放置——定义缇吾怩舭——front面——草绘】，直接进入草绘环境，激活矩形命令，画一个矩吾疣璨普形，双击修改尺寸：长300，宽200，上边距离轴100，右边距离纵150，点击√，完成并退出草绘。

3、双击修改拉伸高度为50，回车 ，完成并结束本次拉伸操作。

4、点击工具栏中的倒圆角命令，左上角设置半径为R50，点击四条棱边，回车，完成并结束本厂倒圆角操作。

5、如下图所示，执行【旋转——位置——定义缇吾怩舭——top面——草绘】，直接进入草绘环境，激活中心线命令，点击原点，画一个与横轴重合的中心线，激活矩形命令，画三个矩形，双击修改尺寸：两个小矩形都是10x10的正方形，下边线距离横轴60，长矩形宽度40，点击√，完成并退出草绘。

6、默认旋转360°，点击去除材料按钮，回车，完成并结束本次旋转操作。

7、如下图所示，执行【拉伸——放置——定义缇吾怩舭——实体平面——草绘】，直接进入草绘环境，激活投影命令，将四个圆弧投葩溆氩棍影出来，然后删除，留下参考线，激活圆命令，以四个圆弧的圆心点为圆心画四个相等的圆，双击修改直径为50，点击√，完成并退出草绘。

8、上边工具栏中点击“去除材料”，修改拉伸高度为91，回车，完成并结束本次拉伸操作。

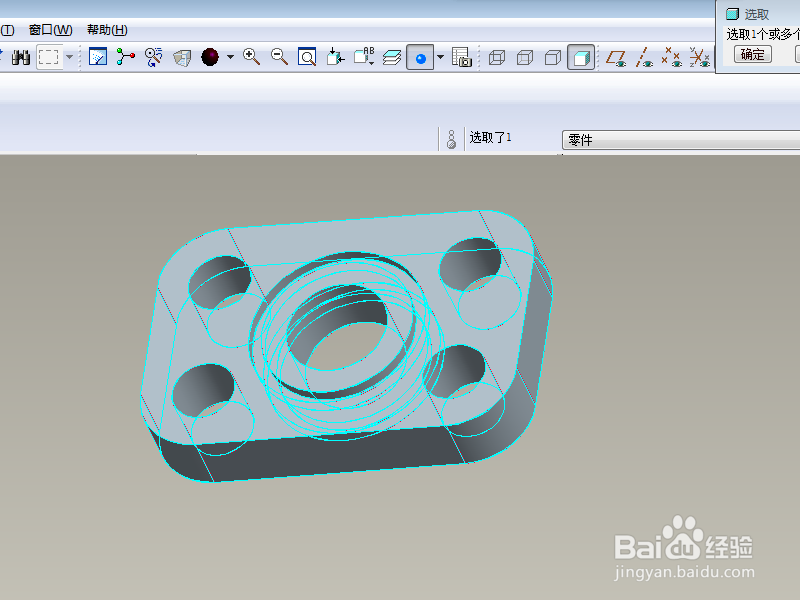

9、隐藏所有的基准，给实体指定一种颜色效果，至此，这个三维实体就建模完成，本次训练结束。
