开口空心铃铛，UG10.0怎么建模并渲染

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

2、如下图所示，模型文件创建完毕，软件进入到三维状态，首先点击工具栏中的“旋转”图标，激活该命令，然后在“旋转”对话框中点击“绘制截面”图标，激活穿件草图命令。

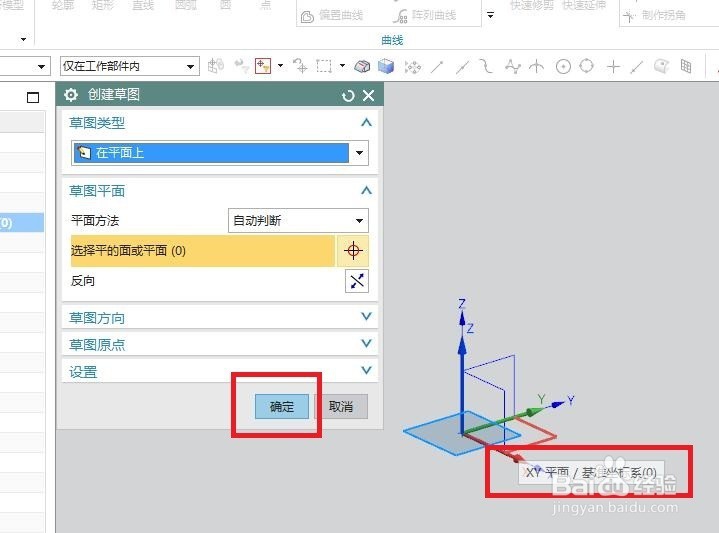

3、如下图所示，软件弹出“创建草图”对话框，笔者点击“XY平面”为草绘平面，这是笔者的习惯，最后点击“对话框”中的“确定”，完成草图的创建。

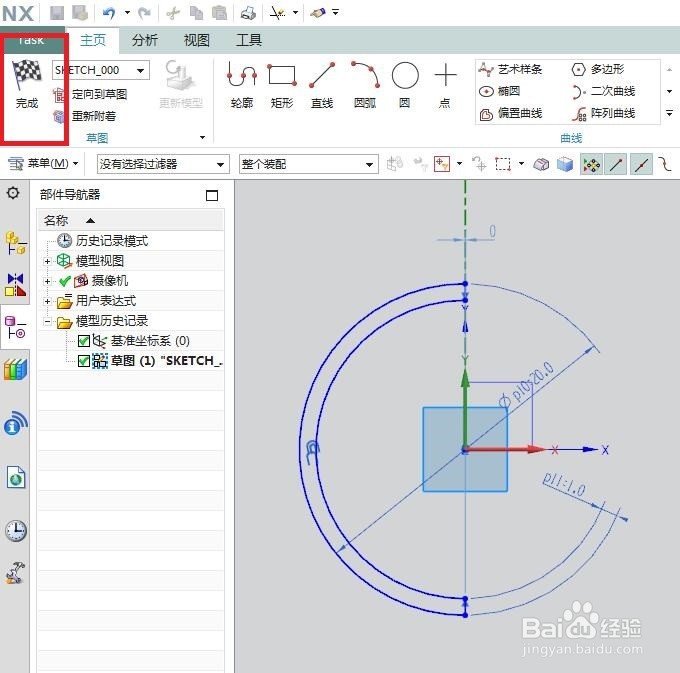

4、如下图所示，进入到草图界面，1、点击草兔脒巛钒图工具栏中的“圆”图标，激活该命令，2、以坐标原点为圆心画圆，3、双击修改圆的直径为20，4、点击草图工具栏中的“偏置曲线”图标，激活该命令，5、点击圆，向内偏移1mm，6、激活“直线” 命令，画一条直线段与Y轴重合，且超出大圆，7、激活“快速修剪”命令，裁剪成下图中的样式，8、最后点击草图工具栏中的“完成”，完成并退出草图。

5、如下图所示，回到了“旋转”对话框，轴一鲥鲣剔墟栏点击两条“直线段”中的任意一条，然后就可以看到预览效果了，然后我们就可以点击“确定”，完成旋转实体的操作了。

6、如下图所示，1、点击工具栏中的“拉伸”图标，激活该命令，2、在“拉伸”对话框中点击“绘制截面”图标，激活“创建草图”的命令。

7、如下图所示，来到“创建草图”对话框，首先点击“XZ平面”为草图平面，然后点击“确定”，完成草图的创建。

8、如下图所示，成功来到了草图界面，1、激霰翌倡戈活矩形命令，画一个矩形，2、双击修改矩形尺寸，宽3，单边距离Y轴1.5，底部距离X轴1.5，上部超出实体，3、激活圆命令，分别以矩形下边两个角点为圆心画两个相互相切的圆，4、激活“快速修剪”命令，裁剪成下图所示的样子，5、“完成”并退出草图。

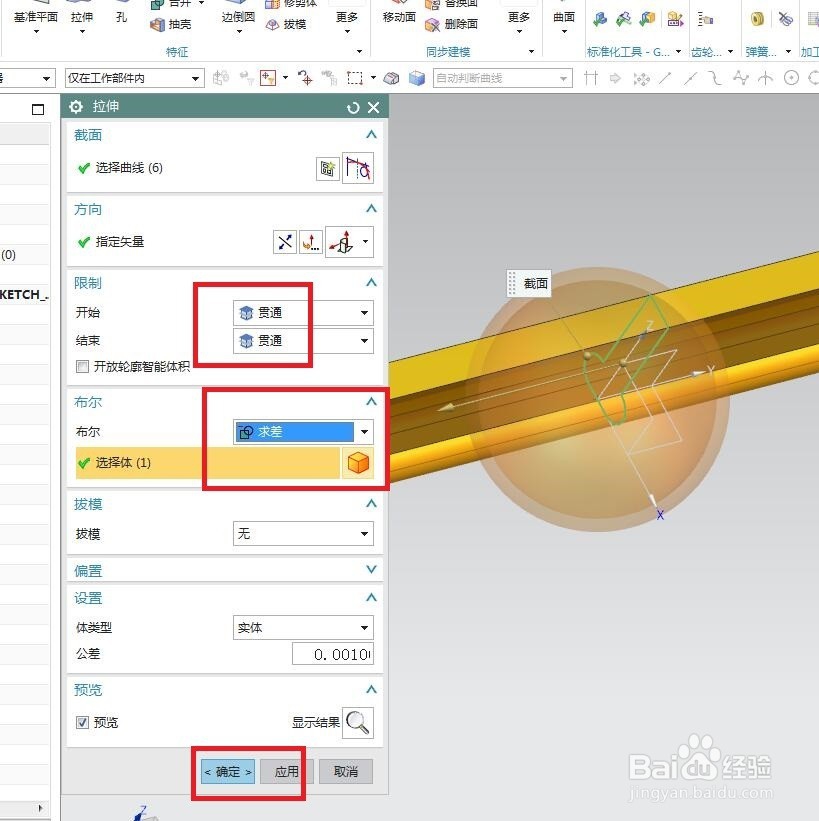

9、如下图所示，回到“拉伸”对话框，注意三个红色框选，首先限制一栏，两个都选择“贯通”，然后布尔一栏点击“求差”，最后点击“确定”，完成铃铛的开口创建。

10、如下图所示，执行【菜单——插入——设计特征——球】。

11、如下图所示，看到“球”对话框没，中心点默认的是坐标原点，笔者只修改了直径8，然后就点击“确定”了。

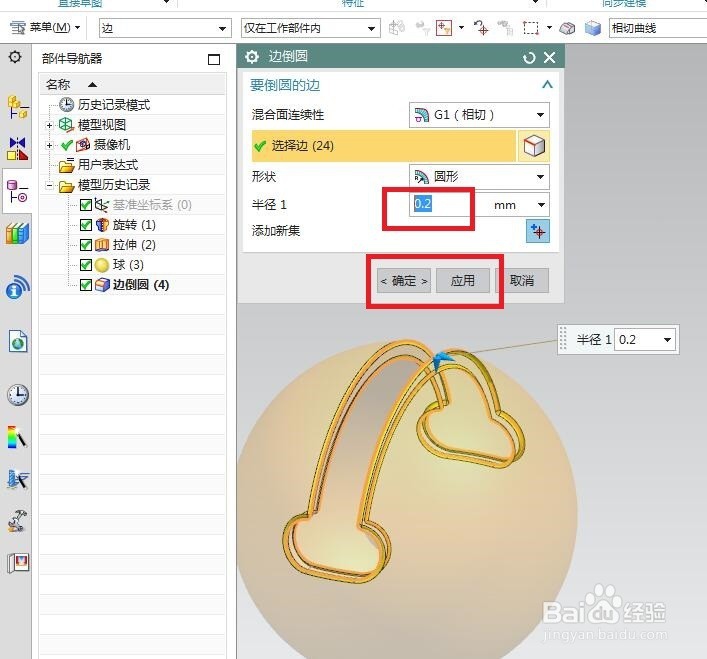

12、如下图所示，1、看设计树，将基准坐标系隐藏，2、给实体进行边倒圆操作，半径R0.2。

13、完成以上所有操作，开口空心铃铛就已经建模完成了，这里渲染一下就和简介中的图片一样了。如下图所示。
