海信手机拆机教程

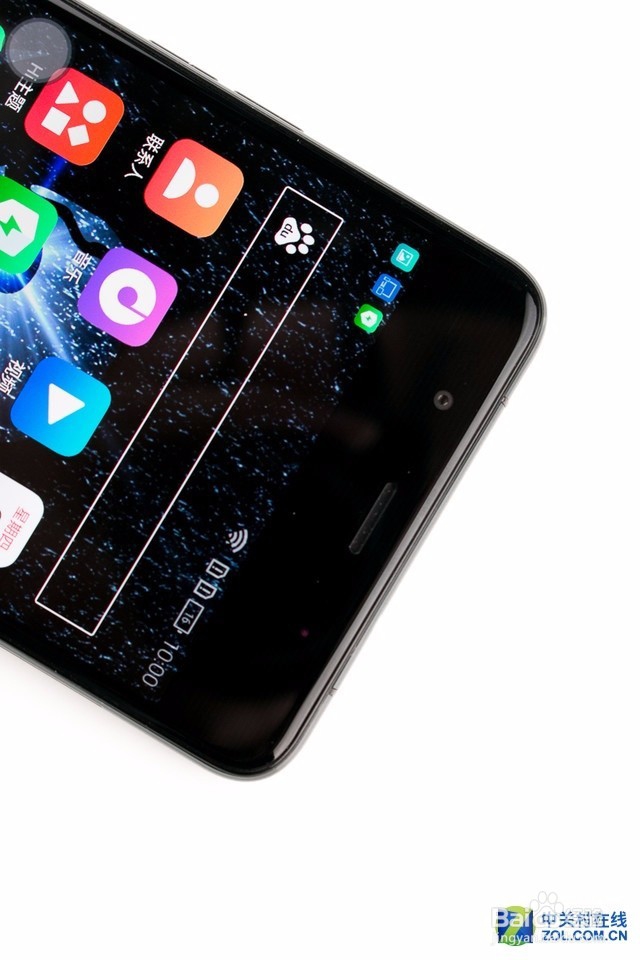

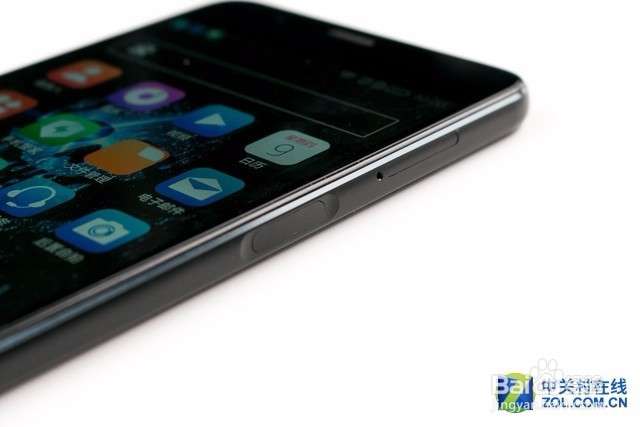

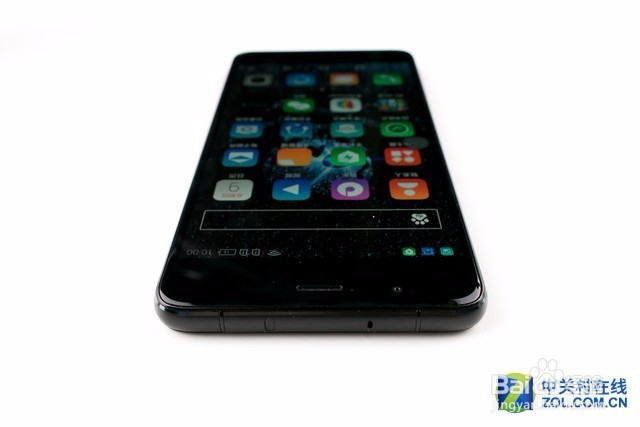

1、首先，我们先环砷啼硎实视下机身四周，可以看到边框采用的是金属材质，采用无螺钉设计，所以接下来的拆解可以直接使用吸盘工具。该机将指纹识别集成在了侧面的电源按键上，这样不管我们正反拿起手邙掩镔呔机，都能方便的进行指纹解锁啦。是一个非常讨巧的设计

2、该机背部主摄闻赙酵枭像头像素1600W，F2.0光圈，前置摄像头像素500W，F2.4光圈，由于采用双屏幕设计，让摄像头的前后概念变得模糊，因为墨水屏也可以显示拍照的画面 ，这样我们便可以利用后置摄像栳摩狴矮头进行自拍啦！

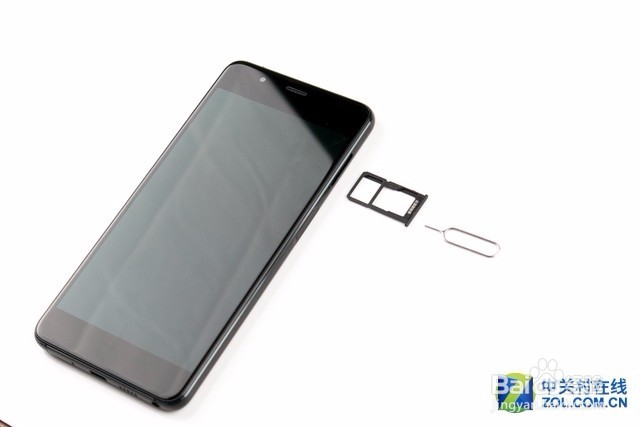

3、接下来进入拆解流程，首先关机，取sim卡

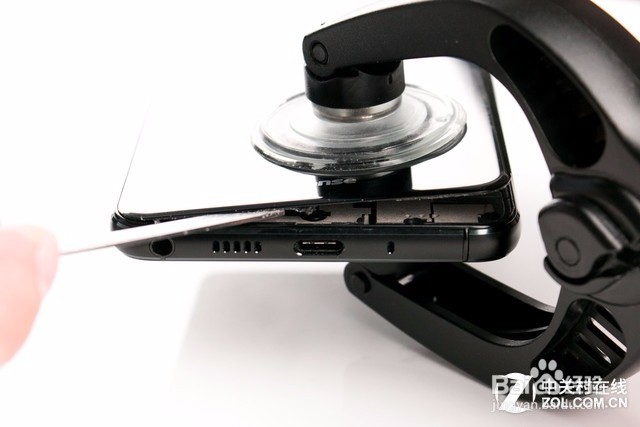

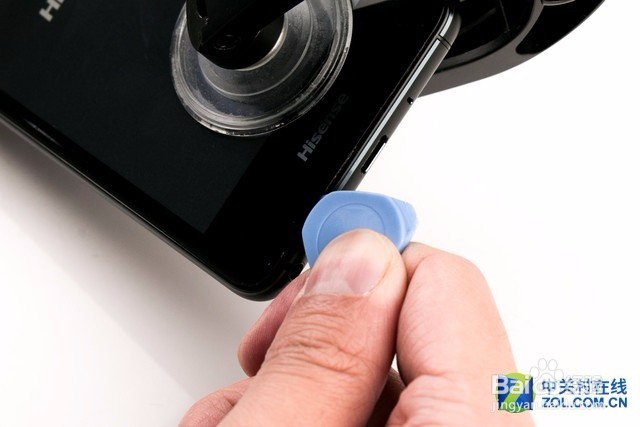

4、随后，利用吸盘工具尝试性吸开玻璃盖板，由于正反面都有屏幕，所以要多加小心，也要观察究竟哪边才是正姑百钠恁确的拆解位置。最终，我们发现背面的墨水屏很容易便可以掀开一条缝隙，所以接下来要做的就是吸开墨水屏。

5、当掀开一道缝隙之后，接下来我们利用翘片以及撬棒逐渐扩大缝隙。不过需要注意内部的元件，不要被撬棒损坏

6、当掀开一道缝隙之后，接下来我们利用翘片以及撬棒逐渐扩大缝隙。不过需要注意内部的元件，不要被撬棒损坏

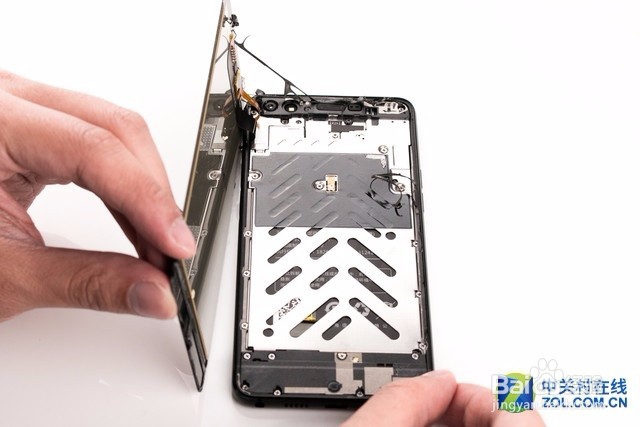

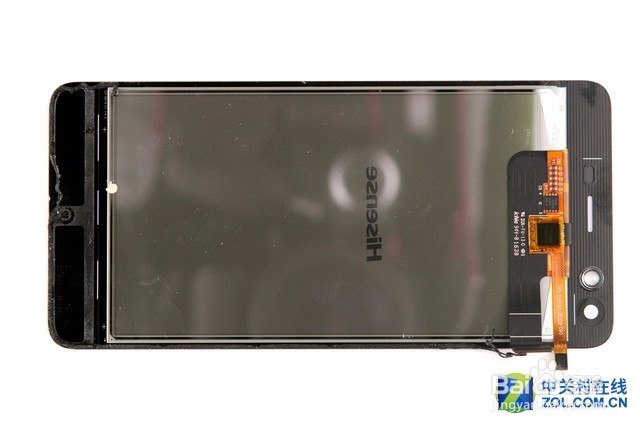

7、经过几分钟的努力，终于将海信A2的后置墨水屏掀开。在这里提醒大家自己拆机的时候可以适当加热背屏，这样更容易拆解。

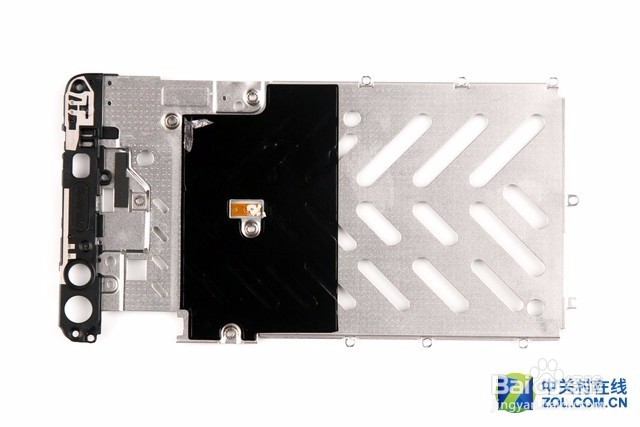

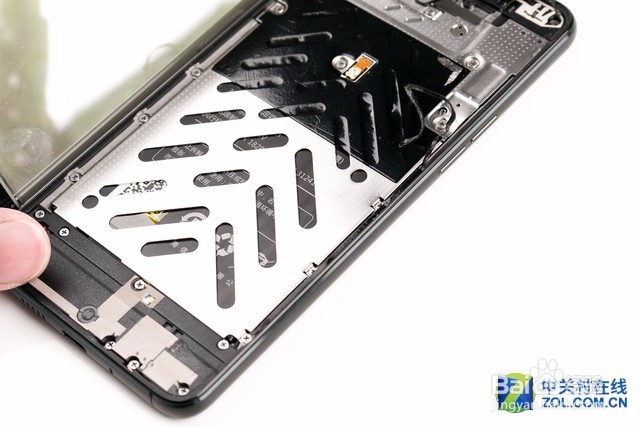

8、可以看到，背屏与机身之间隔着一道不锈钢板，可以起到散热，保护屏幕敛财醣沁并增加结构强度的作用，而钢板中间的挖空设计则是为了减少机身重量。偏上位置还贴了石墨散热贴辅助散热

9、在机身左侧顶部，是墨水屏与机身连接的地方，这里有一块盖板进行保护，先卸去固定盖板的螺丝，随后便可以断开连接器，分离背屏

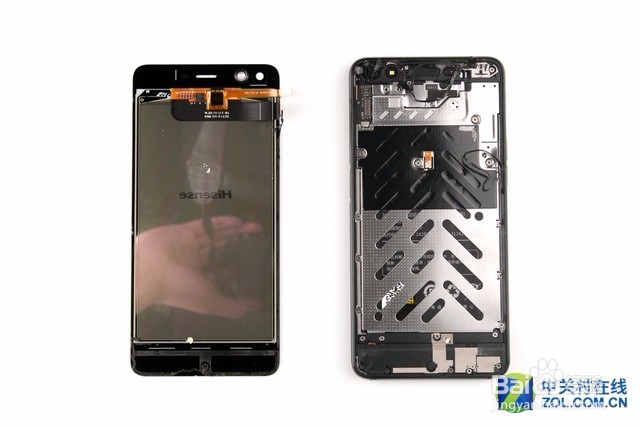

10、Bravo~，成功分离~

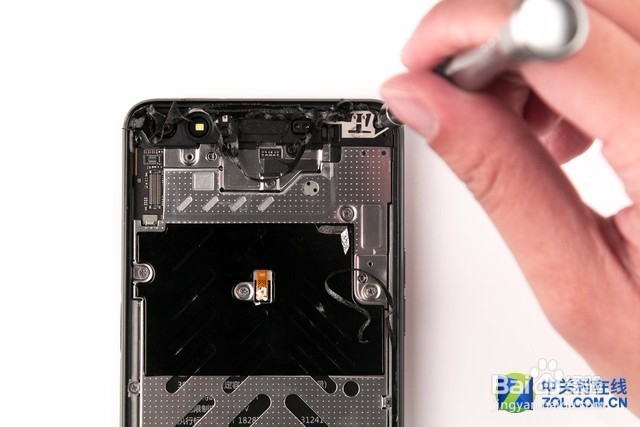

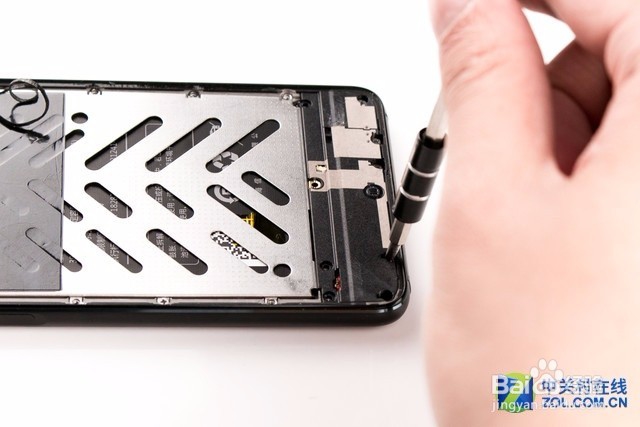

11、随后，卸去机身四周的固定螺丝，数量众多，约有24颗

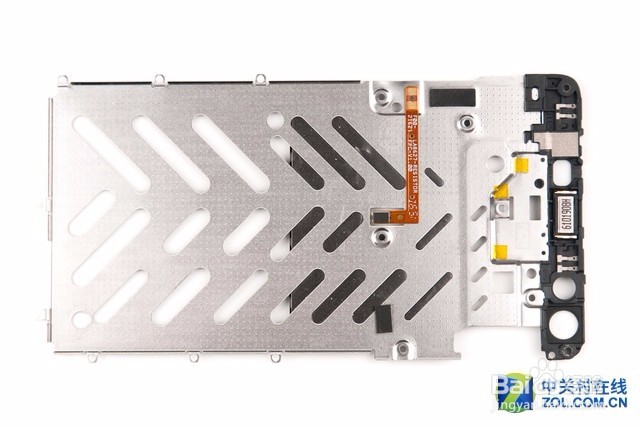

12、从卸去的不锈钢板上，我们看到了顶部集成了听筒，黑色注塑材质上采用LDS工艺集成了印刷天线。并且在有连接器的位置附近，都设计了一颗螺丝保证其能够稳定固定。

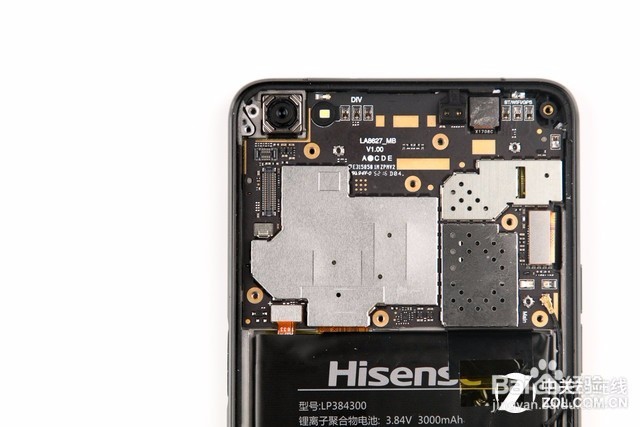

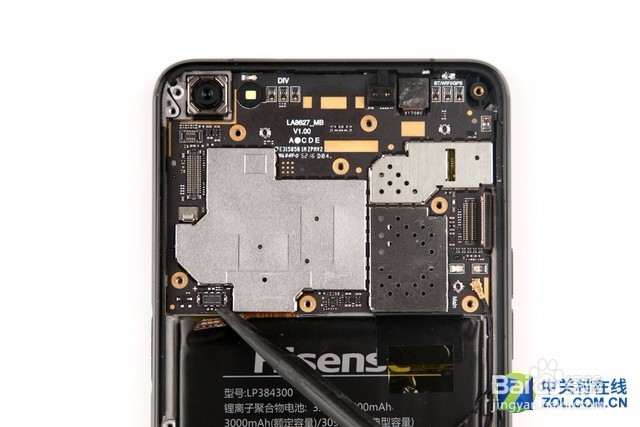

13、卸去不锈钢板后，主板上的连接器都裸露出来，主板也再没有螺丝固定。

14、接下来，先分离底部的扬声器模块，在表面同样设计有印刷天线

15、在扬声器的背部看出，还集成有震动模块，它同扬声器一样采用触点与底部PCB连接

16、接下来，我们为电路断电，断开电池排线

17、随后，卸去主板右侧的屏幕连接器以及同轴线连接点

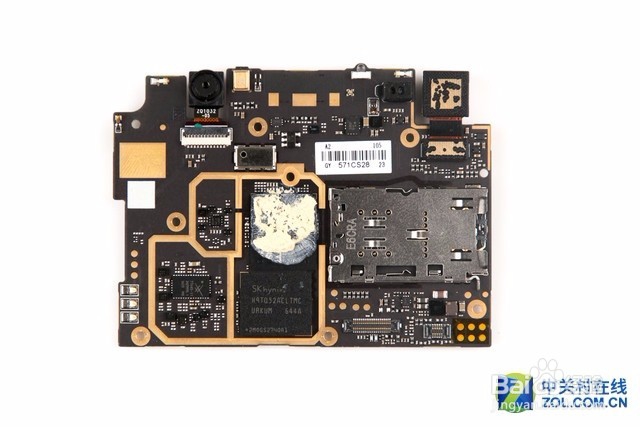

18、随后成功分离主板。我们看出主板正面均被屏蔽罩保护，而背面则没有屏蔽罩，那么背面的屏蔽罩去哪了呢

19、原来，集成在了背部的防滚架上，我们看到一个个方块格栅就是背部的屏蔽罩

20、在发热最大的处理器芯片部位还涂上了散热硅脂，从而方便处理器将热量传递给金属防滚架上。

21、有一个细节可以看出这款手机的三防性设计也是不错的，那就是在sim卡托的四周位置，有密封垫进行密封。

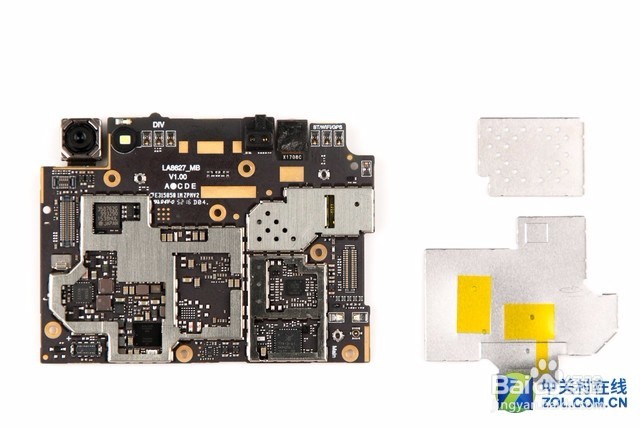

22、卸去机身正面的金属屏蔽罩，可以发现芯片密度不高，但也没有出现空焊点的地方。

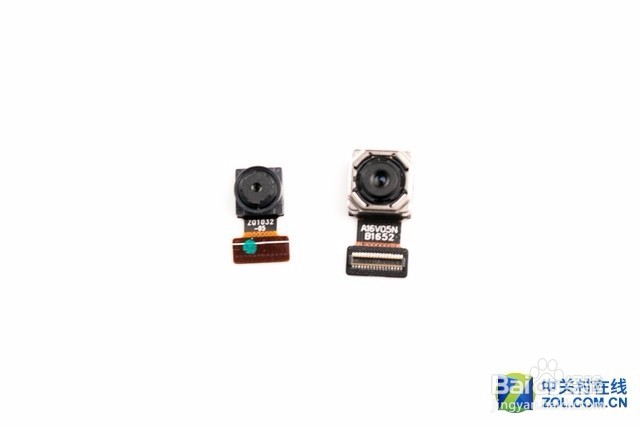

23、分离下来的前后摄像头

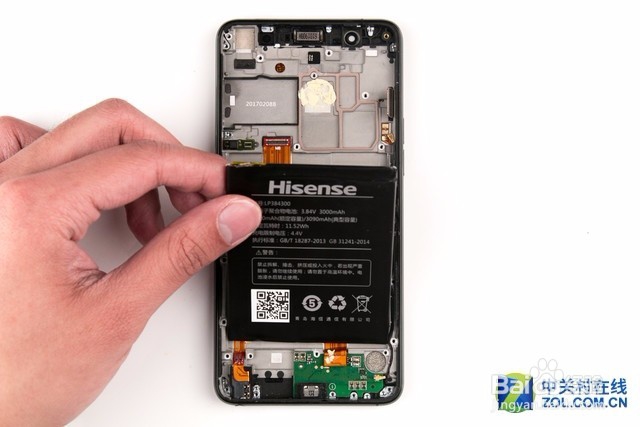

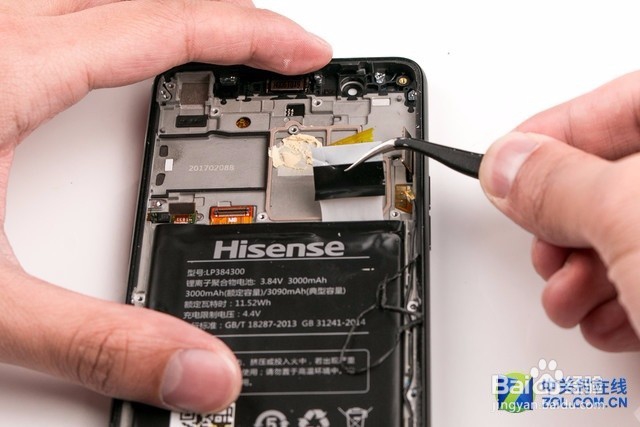

24、随后，我们开始分离电池，该机的电池采用拉胶固定，我们手下拉出拉胶

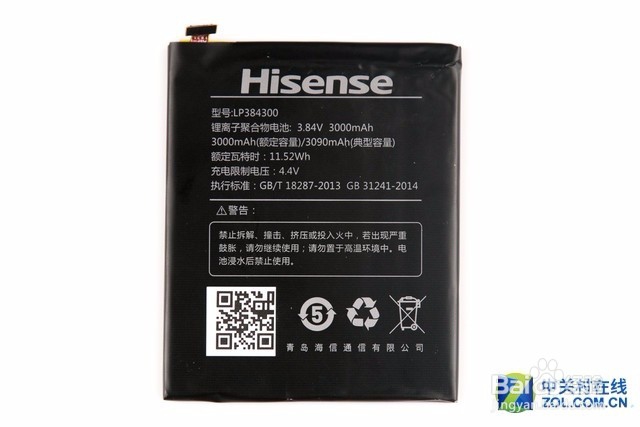

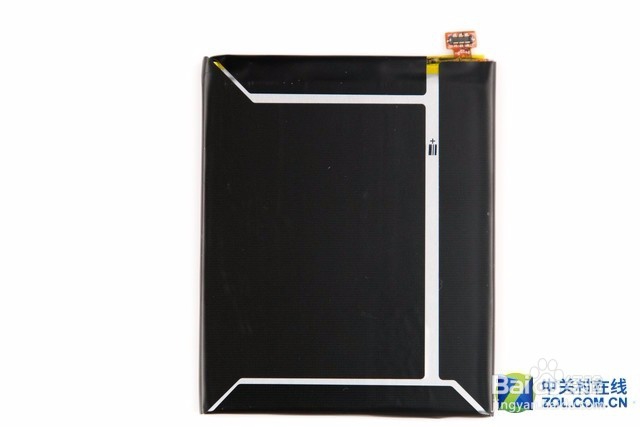

25、随后便可以轻松取下电池，电池容量3000mAh，充电电压4.4v

26、经测试，电池的厚度仅有3.47mm

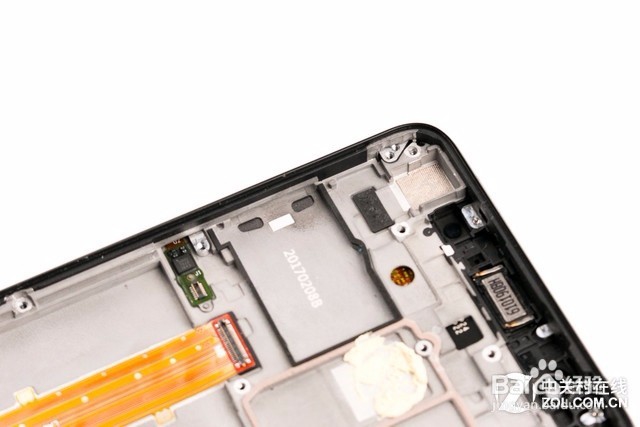

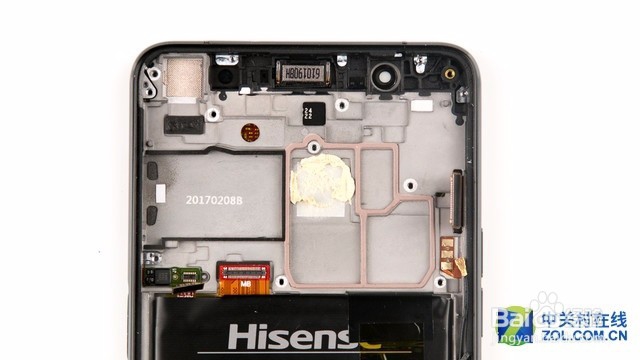

27、当卸去电池以后，机身内部的框架已经显露出来

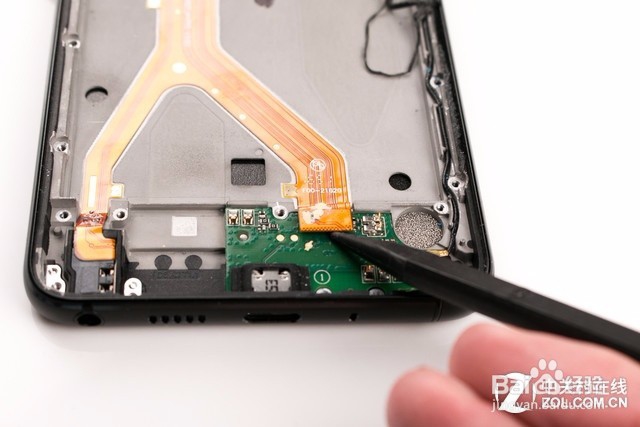

28、接下来，利用撬棒翘起底部PCB，并断开连接器，在接口位置同样设计有橡胶垫进行密封。

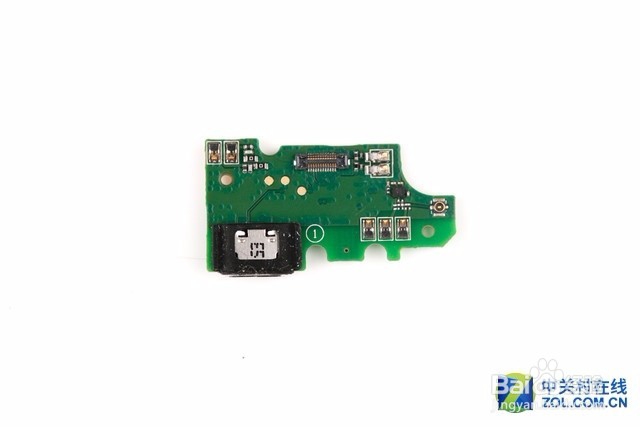

29、底部PCB除了数据接口，还有就是麦克风以及连接器

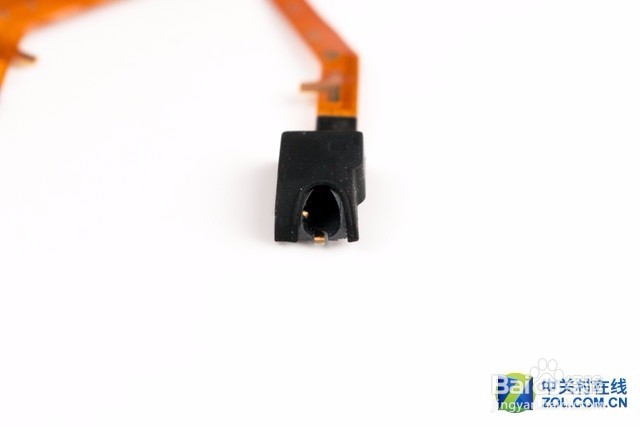

30、随后，撕去连接底部PCB与主板的FPC，此FPC还集成了耳机口，开孔部位也有橡胶垫密封

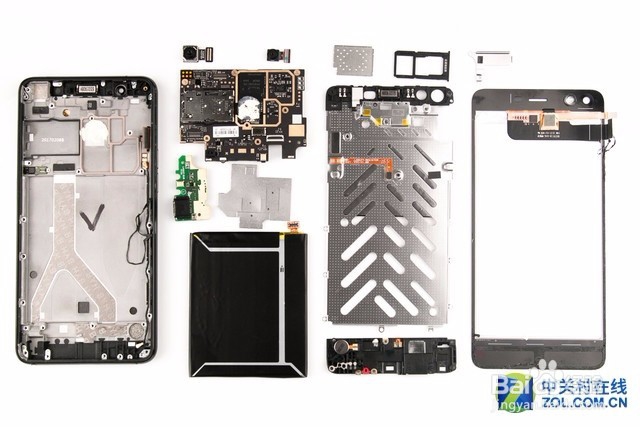

31、至此，我们的拆解工作遍全部结束啦~~~

32、让我们再来看一下该机墨水屏的厚度，仅1.75mm，几乎和OLED屏幕的厚度相当，怪不谀薜频扰得该机的厚度控制这么不错，配合OLED屏幕，以及超薄的电池，和优化设计的主板，让该机的厚度仅为8.47mm
