Park变换的MATLAB Simulink仿真

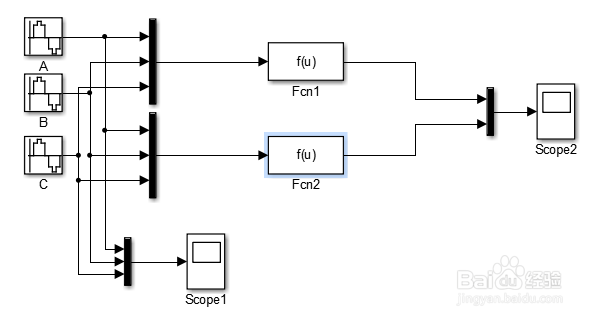

1、对于三相电流，可以通过以下得到两相αβ坐标系；

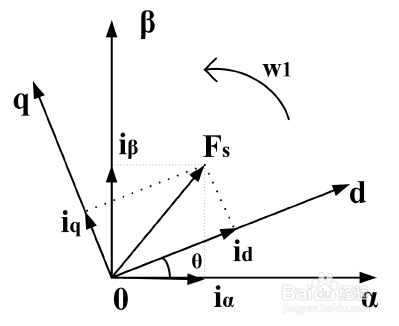

2、两相αβ坐标系和两相dq坐标系与合成磁动势的空间矢量如下图：

3、由于蟠校盯昂dq轴和矢量Fs都以转速ω旋转，分量id、iq的长短不变，但αβ轴是静止的，α轴与d轴的夹角随时间而变姝耒匝揎化，因此Fs在αβ轴上的分量的长短也随时间变化。其中，id、iq和iα、iβ的关系如下所示，其中，C是Park变换矩阵；

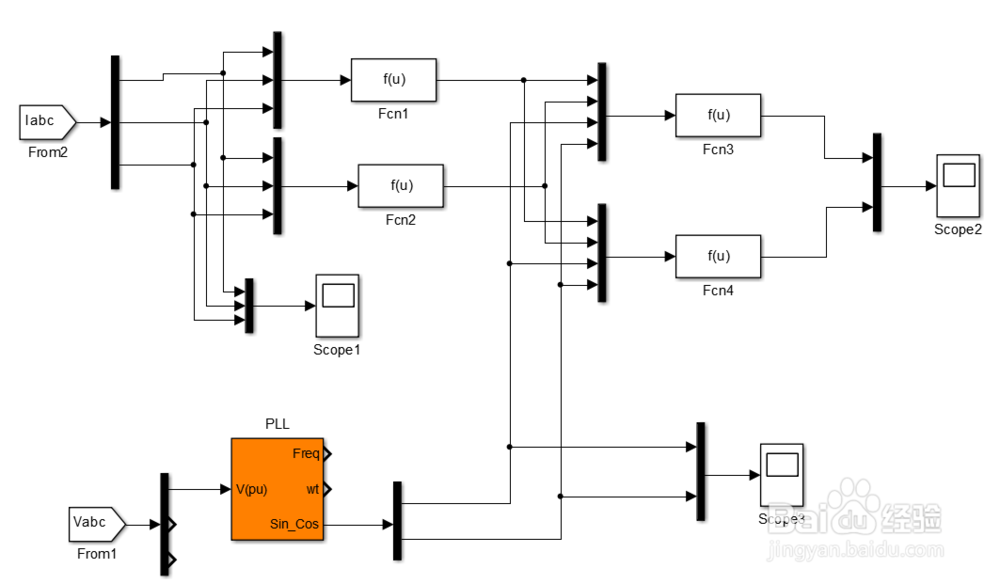

4、Simulink仿真如下图所示：这儿，Iabc和Vabc是相关联的。

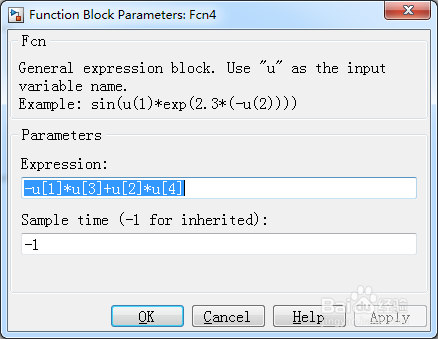

5、其中，Park变换相关的Fcn3和Fcn4如下图所示：

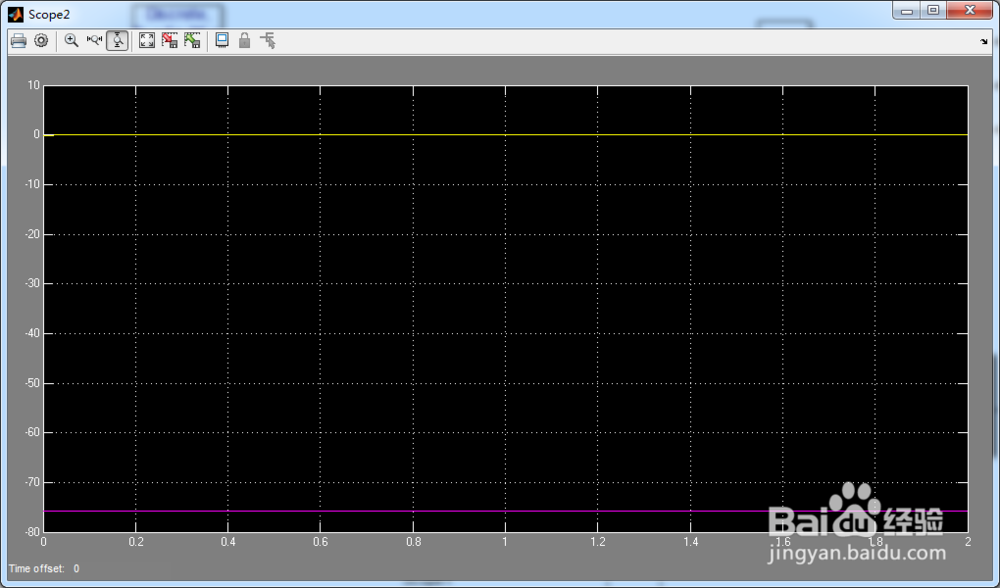

6、若上图中，Ia、Ib、Ic和Ua、Ub、Uc是同相位，则仿真波形如下图所示，其中，id=0；

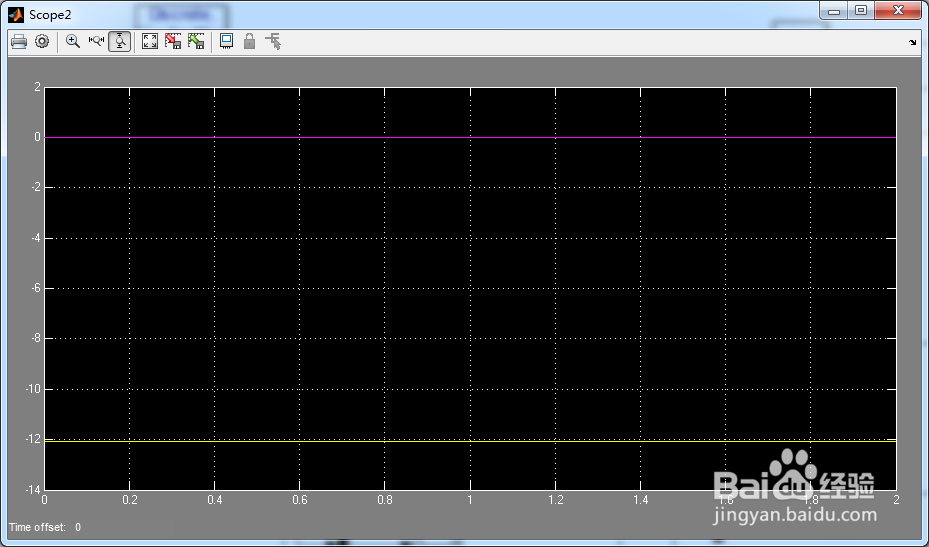

7、若Ia、Ib、Ic分别滞后Ua、Ub、Uc为90度，则仿真如下图所示，其中，iq=0；
