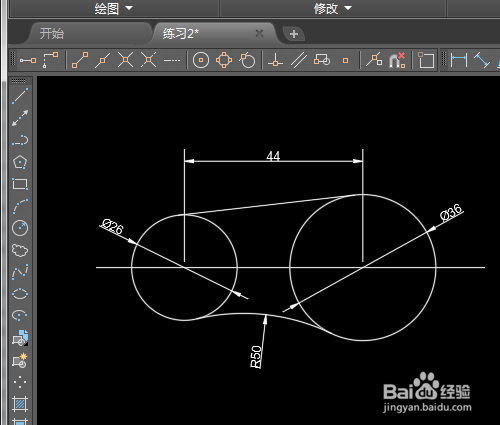

CAD2019如何用相切相切半径绘制图形

1、1.打开CAD，按尺寸绘制一条直线。

2、2.选圆工具，以直线两端端点为中心绘制两个圆。

3、3.点击工具菜单，工具栏，勾选对象捕捉，显示对象捕捉工具。

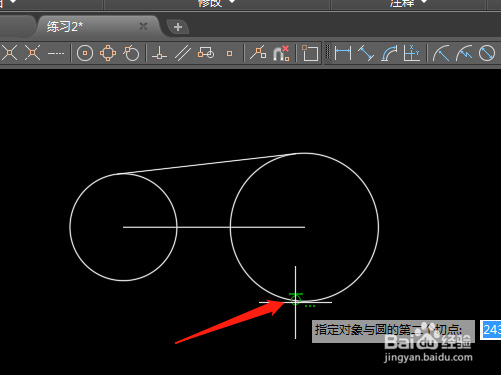

4、4.选直线皤材装肢工具，点击对象捕捉工具栏的捕捉到切点，鼠标移至圆上出现切点标记时点击，再点击捕捉到切点图标，鼠标移动至另一个圆出现切点标记时点击，按回车键确定，绘制出相切于两个圆的斜线。

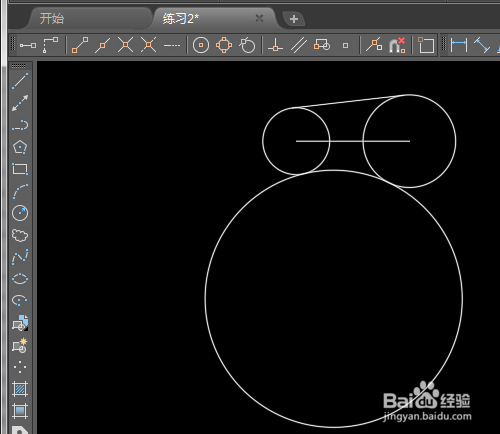

5、5.点击圆，选相切、相切、半径，分别捕捉到切点输入半径，确定，绘制出大圆。

6、6.用修剪工具修剪大圆多余部分，标注尺寸。
