solidworks flow simulation 常规热分析步骤

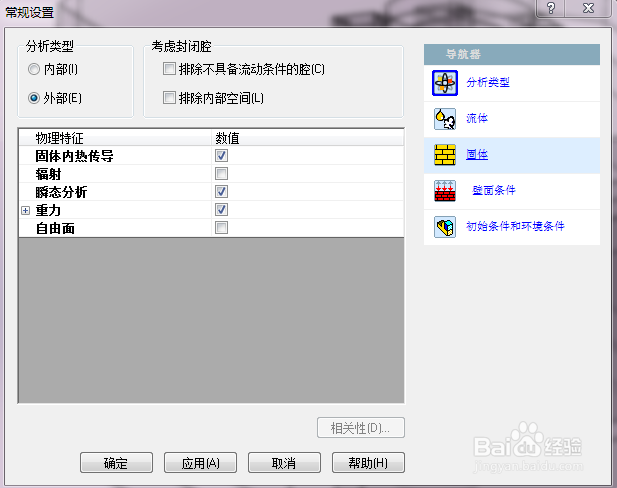

1、一、模型准备：A、绘制三维模型，对进出口创建封盖，使模型密闭；B、进入 Flow Simulatio荏鱿胫协n 向导，创建计算项目。1、设置单位：SI 制（m-kg-s）国际单位制；2、确定分类：分析类型：内部； 外部； 物理特性：固体内热传导；辐射；瞬态分析；重力；自由面；3、默认流体：气体-空气；液体-水；4、默认固体：绝缘体；5、默认壁面：绝热壁面；热交换系数： W/(㎡·K)；6、初始条件：默认压力；默认温度；C、设置计算域：使模型位于合适的计算域内。D、设置固体材料：对特殊材料设置材质：密度，比热，导热系数，发射率，熔点等；E、设置边界条件：入口：体积流量及温度等；出口：环境压力及温度等；F、设置风扇：入口风扇；出口风扇；内部风扇；G、设置热源：表面热源：热功耗（W）；单位面积热功耗（W/㎡）；体积热源：热功耗（W）；单位体积热功耗（W/m³）；温度；H、设置计算目标：全局目标：在整个计算域内计算的物理参数；点目标：在选定点计算的物理参数值；表面目标：对所选表面进行计算的一个物理参数；体积目标：在计算域内指定体积（部件或装配中的子装配组件以及 多体部件中的主体）中计算的物理参数；方程目标：用于指定由方程（基本数学函数）定义的目标；I、设置网格参数：全局网格：手动；自动；局部网格：可设置局部区域，对局部网格进行再细分。

2、二、求解运行计算：A、点击运行，进行网格划分、求解计算设置。B、进入求解器计算界面，可进行噩荜务圃网格数量，邋受漶篁迭代次数，剩余计算时间等的查看，也可对目 标参数进行实时数据查验，还可对感兴趣的参数进行更直观的实时预览。如果发现问题，可及时停止计算，重新调整参数设置，再进行计算。C、计算完毕，返回 Flow Simulation 界面。

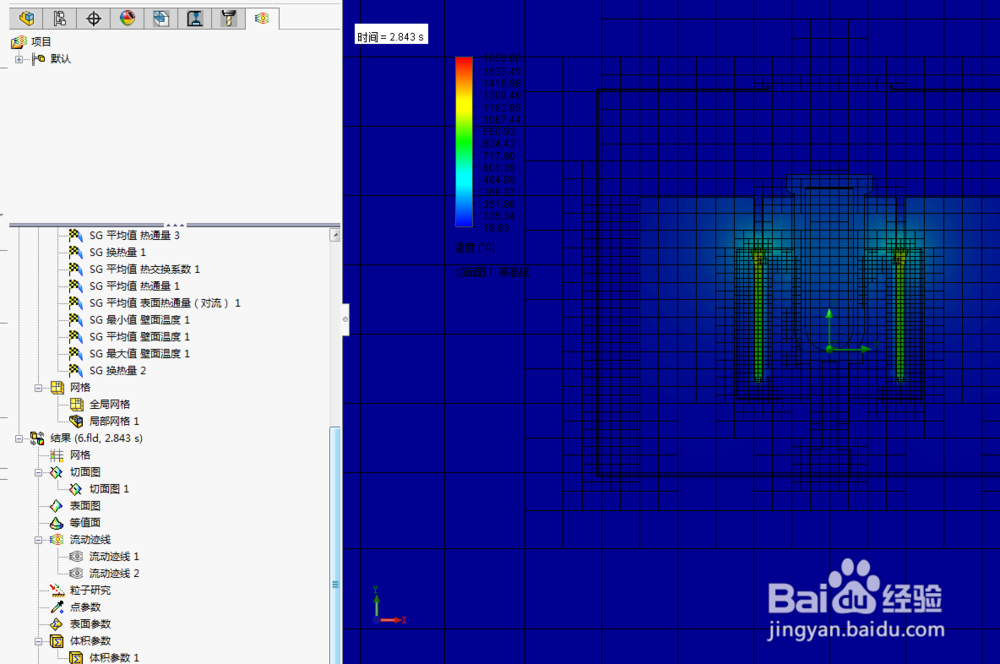

3、三、结果后处理：A、计算完毕的结果应是已加载状态，才能进行查看。B、可对以下参数进行结果查看：网格，切面图，表面图，等值面，流动迹线，点参数，表 面参数，体积参数，目标图等。C、如果对结果不满意，可对项目进行克隆，调整参数之后，再继续进行计算。这样不会覆 盖之前的计算结果，可进行多次计算对比调整。
