施工图怎么画才能更专业

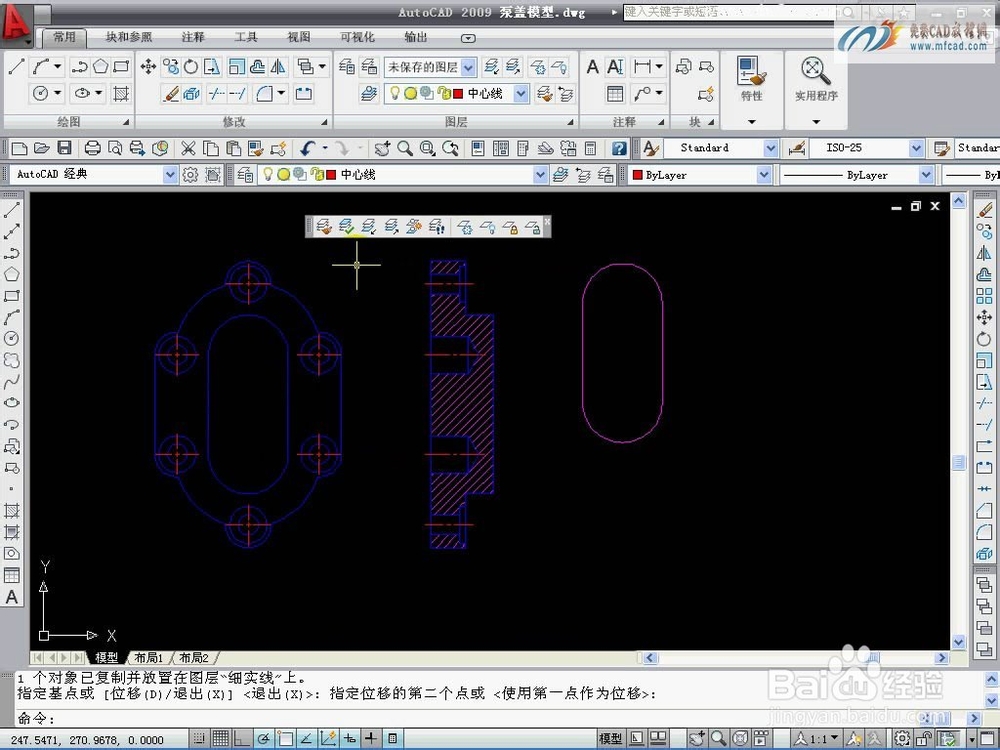

1、1。CAD画图最基本要学会图层管理，长期发展要学会专业化的布局画法，以适应大型工装的专业绘图要求。

2、作为小家装的CAD施工图来讲，模型空间画图是可以满足的，但在大型工装中，你必须接触到一项更为发达的CAD技巧，即布局画图法，因为大型工装如果你不用布局画图法，工作起来是很困难和麻烦的，如果是一套酒店十八层，每层用一张平面布置图作为基础图来讲，以此衍生的图有吊顶图，墙体定位图，强电图，弱电图，消防系统图，空调系统图，水路图，索引图起码加起来有七八张之多。

3、如果这层的唯一平面布置图改了方案，即改了墙体的话，所有的衍生图都要改，这工程量如果你不用布局画法而是在模型空间里改的话，估计很容易出错，而且画起来相当的麻烦，当十几层的图量累加的时候，你会吃不消。而且又累又容易出错。所以要想做大型工装必须学会布局画图法，而布局画图法的最根本最基础的技术就是图层管理。有些人是喜欢0层画图改色，以为这样方便好设置打印，其实这就是很不专业的表现了。

4、关于图层管理，其实说简单也简单，大家就记住一个要点，图层以图的类型为前缀起名，分粗中细即可，比如：平面-粗线，平面-中实线，平面-细实线，平面-虚线，平面-中心线，然后记住三色或者四色法。使整个图干净清爽，打印出来又有线型粗细层次。

5、色号就三色，7号白色粗线，155号兰灰色中实线，8号灰色细线，其它的虚线类同用8号色，这样一看颜色就知道是粗还是中还是细，如果你新画一个图类，比如吊顶，你就以吊顶图为前缀自行地加粗中细图层，即可，想要什么图层就加什么图层。这样的好处是灵活，便于布局画法的图层管理。布局画法简单理解就是把要的图层在视口里打开，其它的统统关了。这样达到叠加底图到其它图类的目的。
