Revit如何使用导入CAD绘制剪力墙

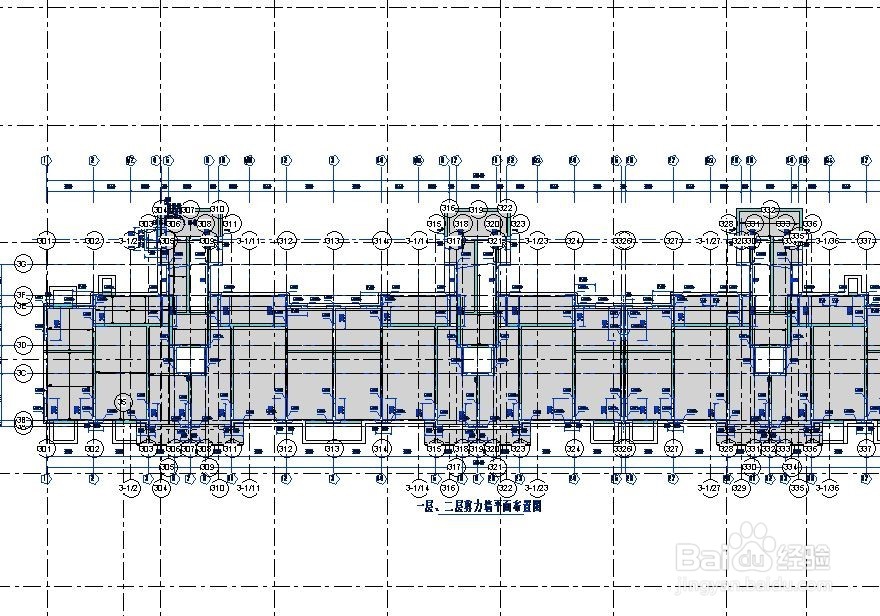

1、首先需要对原始的CAD结构图进行一些加工。选择要建模的平面，我这里要绘制首层剪力墙，故选择±0标高的平面，瓴烊椹舟将CAD图导入Revit。导图过程可以参照我的另一个百度经验，以下是链接。导入cad图的Revit界面如图3。

2、将导入的CAD图使用移动命令，对齐到预先绘制的底图，如不存在底图，可省略该步骤。选中导入的CAD剪力墙结构图，鼠标点击左上角移动命令，在剪力墙结构图上选择一个基点，将其对其到底图的相应位置。

3、然后就可以按cad电子图上的剪力墙结构定义剪力墙，然后按照cad图上墙的位置绘制剪力墙。图中已经建好的模型如果碍事，可以将其隐藏，选中所有图元/在过滤器中选择要隐藏的图元/右键/在视图中隐藏/选择图元即可。

4、定义剪力墙，这里介绍结构墙，建筑墙可类似操作。鼠标点击窑钕仇焱结构/墙/墙：结构，在属性面板中定义墙的尺寸、材质、标高等信息。点击编辑类型/复制，新建一个墙类型，命名为一层剪力墙200mm，点击编辑，修改墙尺寸及材质等其他信息。

5、确定，然后在属性面板中定义剪力锤渭浮舟墙的标高，这个需要计算偏移，按图纸要求，我这里图纸要求墙底标高是-0.15，顶标高是2.8，但视图中的平面只定义了±0嫌嗳动垴平面和2.95平面，所以实际绘制过程中，墙底标高约束选择±0标高，但向下偏移-150mm，-表示向下，同理墙顶标高也向下偏移-150mm。

6、定义完成之后开始剪力墙建模绘制。定位线通常选择墙中心线，也可根据实际需要选择其他。绘制的两段剪力墙如下图。

7、可点击三维视图查看其三维效果。
