用EXCEL选煤可选性曲线绘制教程

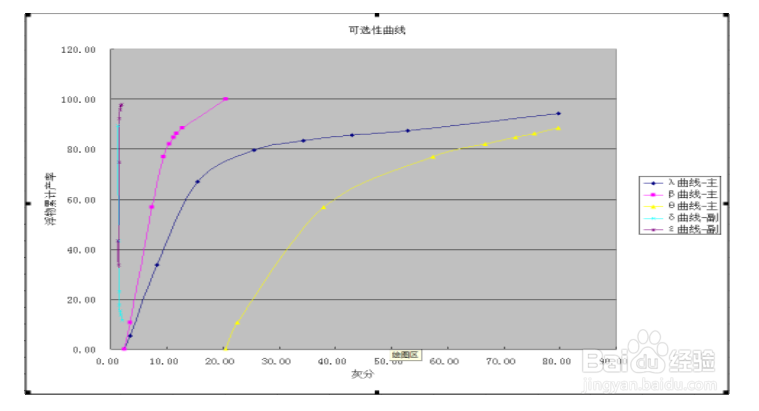

1、煤炭的可选性曲线共有五条，分别是：浮物曲线（ β ）、沉物曲线（ θ）、拴八镉曩灰分特性曲线（ λ ）、密度曲线（ δ ）、密度± 0.1 曲线（ ε ）。几点说明：1、 这五条曲线全部体现在一个由主、副座标组成的座标系内，其中密度曲线、密度± 0.1 曲线属于副座标系，其它三条曲线属于主座标系内。

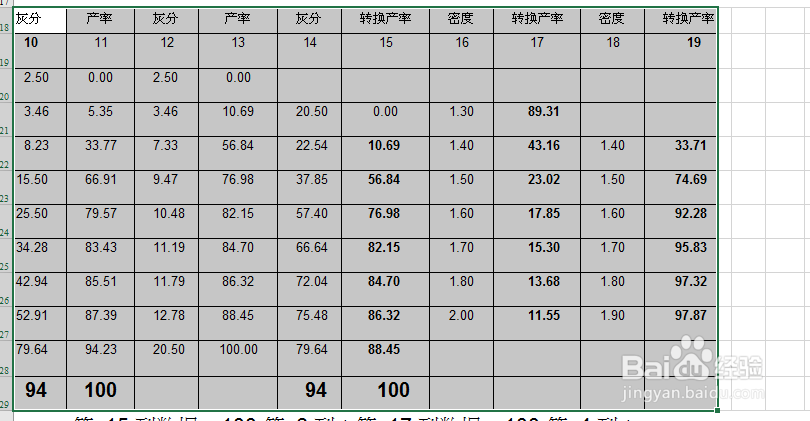

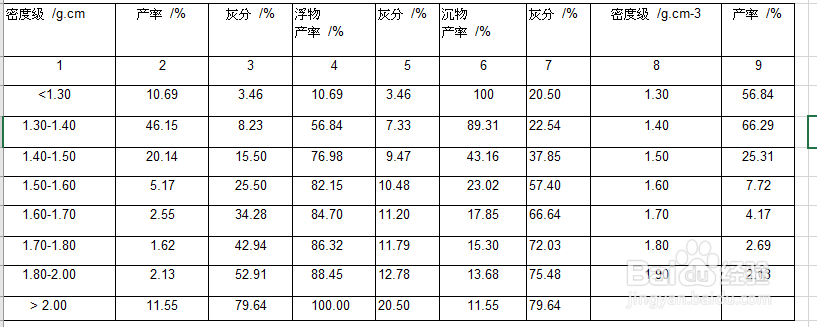

2、接着把准备好的数据在 利用excel 进行绘制

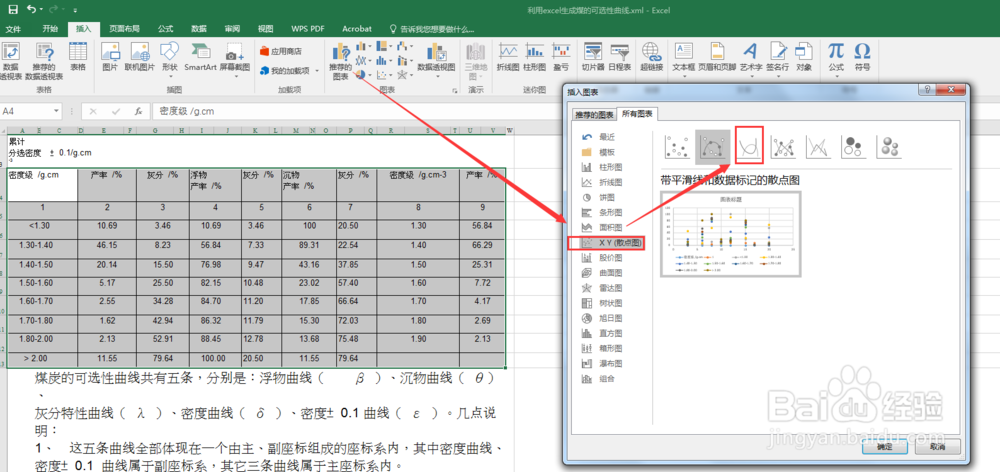

3、打开 excel 软件在工具栏上点插入菜单，选“图表向导”

4、图表向导打开后选 xy 散点图，且右侧“子图表类型”中选平滑线散点图，再点击下一步。

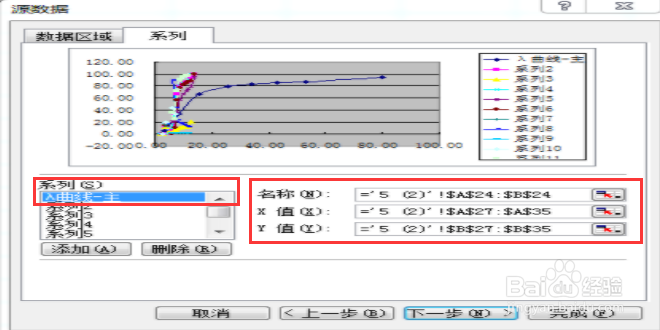

5、点下一步后，在界面上点击系列选项卡，点击系列 1，右侧名称栏录入“ λ曲线”，同时 X、Y 值分别选第 10、11 列数据。

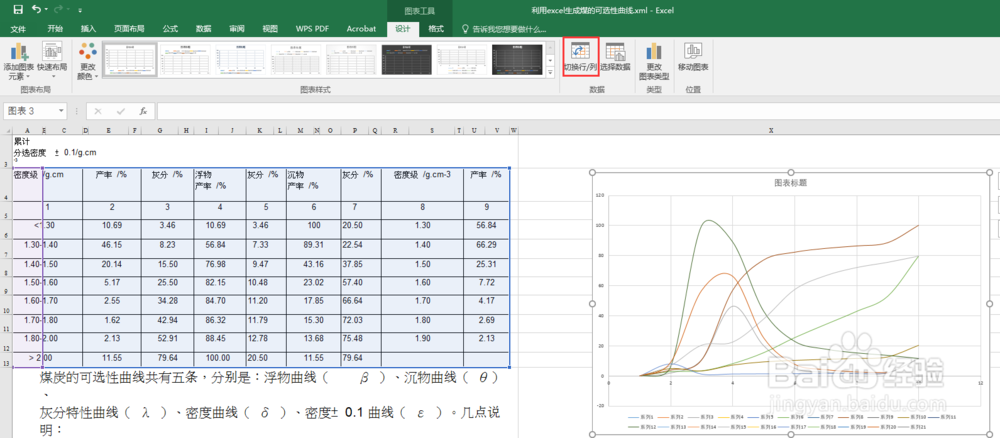

6、然后点击系列2，在右侧名称栏录入“ β曲线”同时 X、Y 值分别选第 12、13 列数据 .以此类推，分别将剩下的三条曲线数据全部录入。

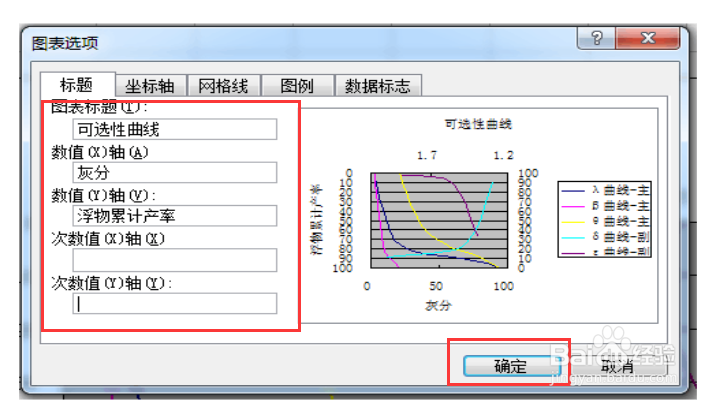

7、点击下一步，在图表标题上可填入“可选性曲线” ，数值 x 轴可填入“灰分”，数值 y 轴可填入“浮物产率” ，填完点下一步。
