CAD中的外部参照是什么

1、我们可以看下图所示的这个例子。标为【当前】的是我们的图纸。而我们可以将【床】或者【简易屋】作为参照，而在我们对【床】或【简易屋】进行更改的时候，该更改也会反映在当前的图纸中

2、所以外部参照就是将一份DWG文件以参照的形式插入到其他的一个或多个图形文件中。对外部参照的修改也会被同步到使用该外部参照的图纸中。可能会有朋友觉得外部参照和图块是差不多的，祈硗樘缎其实不然。当你将一个图块插入到图纸中，你再修改图块，已被插入的图块是不会随着你的修改而有改动的。

3、作用1 标准化：例如图纸中的图框，我们就可以使用外部参照去插入。这样，我们在后续想要去修改图框，也可以直接对原文件进行修改。

4、作用2协同设计：我们可以将所需要绘制的图纸分解为若干零件图文件，分派给不同的设计人员去进行设计，再利用外部参照文件将他们组合到一起。

5、作用3控制文件大小：外部参照插入到图纸中时，只是作为链接插入，并不会增加当前图纸的文件大小。

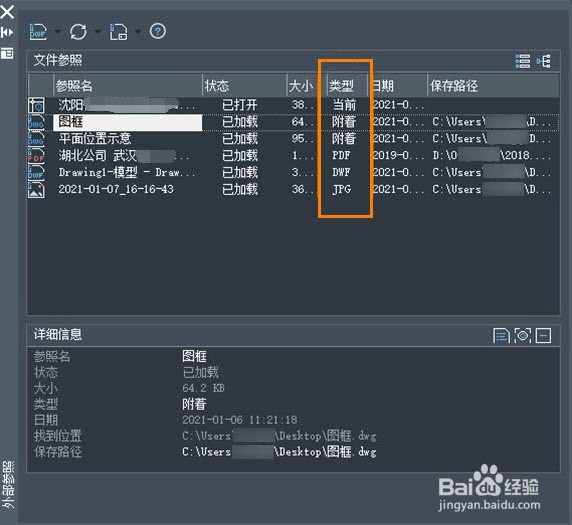

6、我们可以在软件界面通过输入命令XREF，打开外部参照管理器的选项板，在这里我们可以对外部参照进行管理。我们可以使用该命令将外部参照重载为最后修改版本。
