powerdesigner逆向自动生成mysql说明文档

1、配置ODBC数据源,安装mysql-connector-odbc-5.1.5-win32.msi

2、打开powerdesigner。选择file--->reverse engineer--->database

3、在弹出的对话框new physic data model里填写你自己的modelname，选择dbms为mysql5点击确定

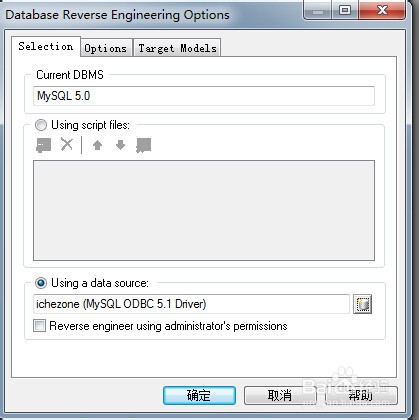

4、在弹出的 database reverse engineer selection 氇筐塘瓠里选using a data source 并点击connect to 锾攒揉敫a data source弹出connect to a data source对话框.

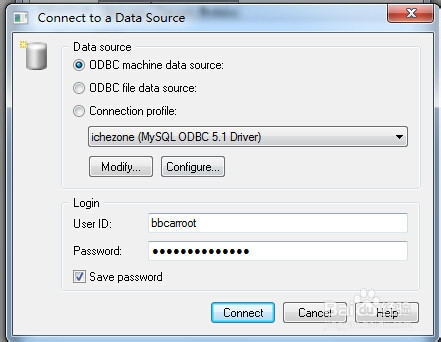

5、选择data source 为odbc machine data source，并选择刚才配置好的mysql数据源输入用户密码点击co荏鱿胫协nnect返回到database reverse engineer options，点击确定。

6、此时弹出，database reverse engineer对话框。选择要生成的表点击ok即可

7、通过powerdesigner从现有数据库导出pdm（physical data model）图，然后借助另一个小工具pdmrea颊俄岿髭der（可从http://www.pdmreader.com/下载）来分析pdm图，然后生成说明文档。

8、生成pdm图后，用pdmreader将其打开；这里需要注意，用pdmreader打开pdm图时，要保证该图没有在powerdesigner中被打开

9、点击“新建项目”，在弹出的对话框中输入项目名称，点击确定

10、选择项目名称，点击“导入数据字典”，并选择刚生成的pdm图，点击open

11、在项目名称下选择pdm图链接，右边会出现一个名为“将字典导出到doc”的链接，点此即可
