桩基础水磨钻孔钻孔施工实例

1、施工现场考察，对施工桩位进行测量放线，确定施工位置，符合测量控制点，对地面障碍物进行清理。

2、桩孔表层开挖主要是制作操作平台，形成施工表位，对桩孔锁口施工，安装起吊架，设置防坠器，安设设施，施工电力线路安装。

3、表土开挖到一定深度进行护壁混凝土浇筑，浇筑的混凝土通过塔机运输到位，护壁混凝土一般厚度为20cm，深度为1m。

4、石方采用水磨钻钻孔，人工清撬装料斗，卷扬机出渣至孔口，再塔机出渣至弃渣场。水磨钻先沿桩孔四周钻周边孔，孔位相互搭接。钻孔深度一般60cm。在钻十字交叉分割孔。

5、采用铁楔将分割的岩石撬动，装料斗卷扬机出渣，再塔机出渣。吊装的过程要加强管理防止意外事故发生，需要超载装运。桩孔施工完成安装钢筋笼。

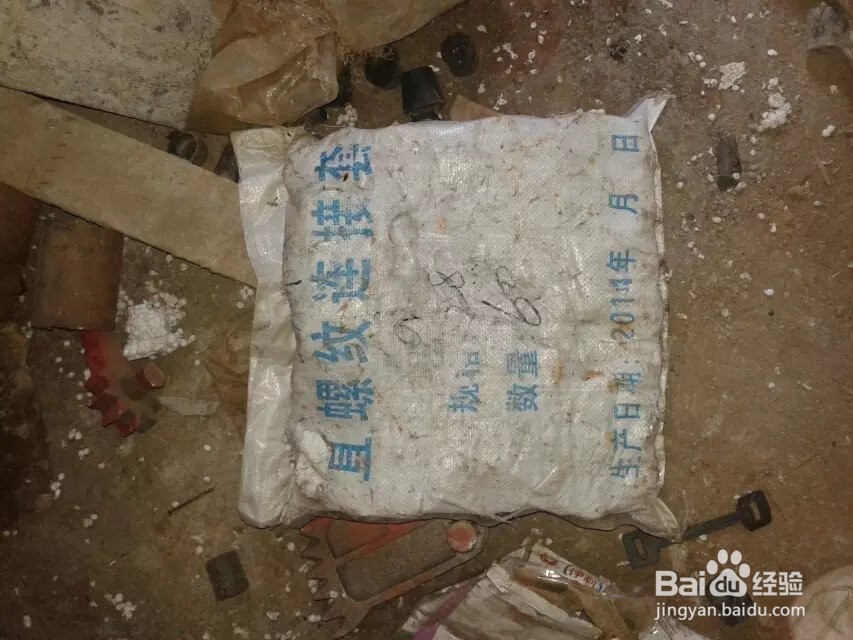

6、钢筋笼在施工现场组装，钢筋采用机械连续，保证连接好，采用吊车下设钢筋孔，浇筑混凝土，桩基施工完了。
