UG怎么快速画出在面上均布的等参数曲线

1、新建一个模型，点击拉伸命令，进入任务环境中草图，通过艺术样条画出一条曲线，作为拉伸的对象

2、画完草图后回到拉伸命令，在结束距离中任意输入个数值，可以拉伸出一个片体

3、现在我们就在该曲面上使用等参数曲线命令，依次点击菜单、插入、派生曲线、等参数曲线

4、在打开的等参数曲线中，选择画出的曲面，方向选择U，位置选择均匀，数量选择5，可以得到在面上的水平方向均匀分布的5条曲线

5、把方向改为V，则得到在面上的竖直方向均匀分布的5条曲线

6、把方向改为U和V，即可得到面上水平和竖直方向均布的5条曲线

7、方向切换回U，位置选择为通过点，则可以在面上任意位置取点，从而得到经过该点的曲线

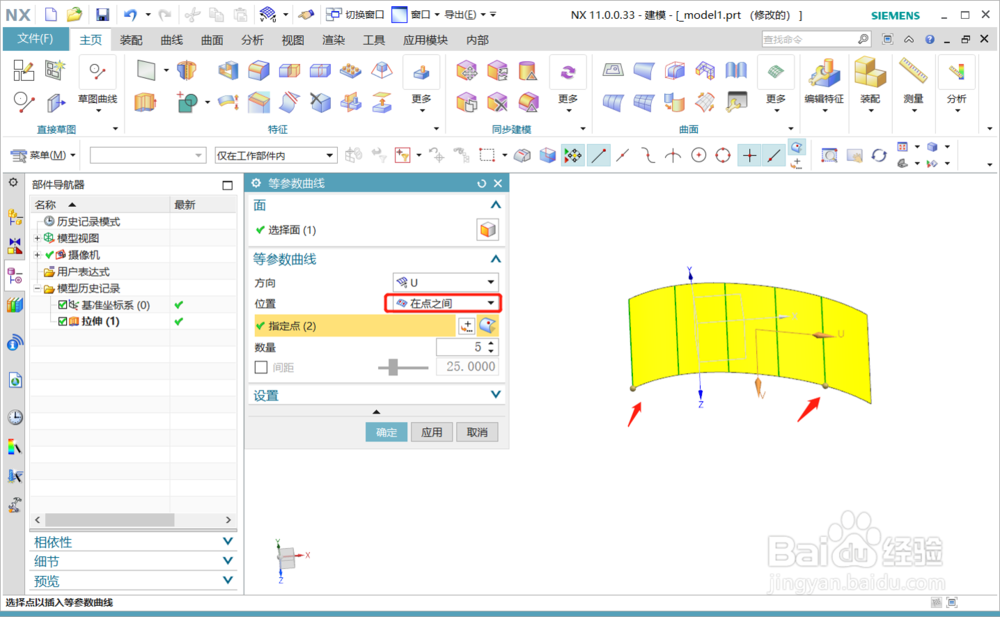

8、位置改为再点之间，则只需选择首尾两点，即可生成在这两点之间均布的曲线

9、如果想得到的等参数曲线跟随面的改变而改变，需要勾选设置下的关联
