通用的半径和直径怎么标

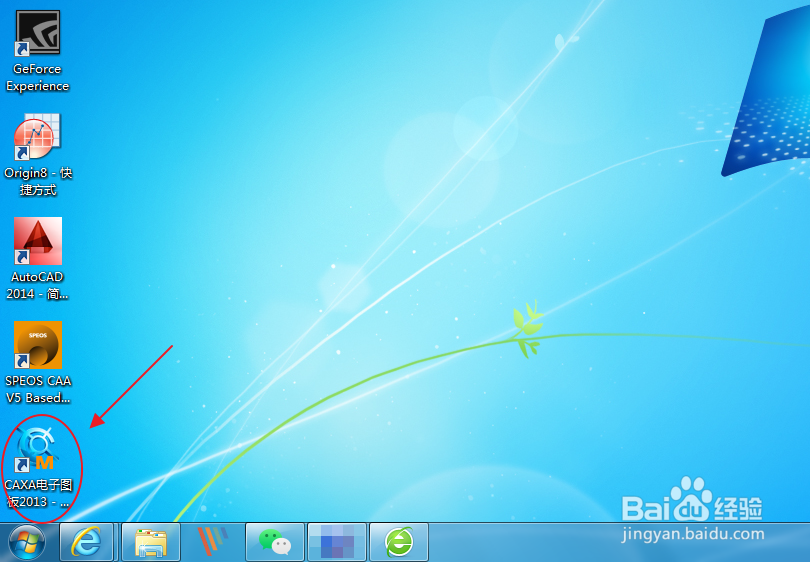

1、首先，在电脑中找到并双击打开CAXA软件，接下来会弹出“新建”窗口，在窗口中选择系统默认的“BLANK”空白模板即可，并点击“确定”，开始进入到绘图界面。

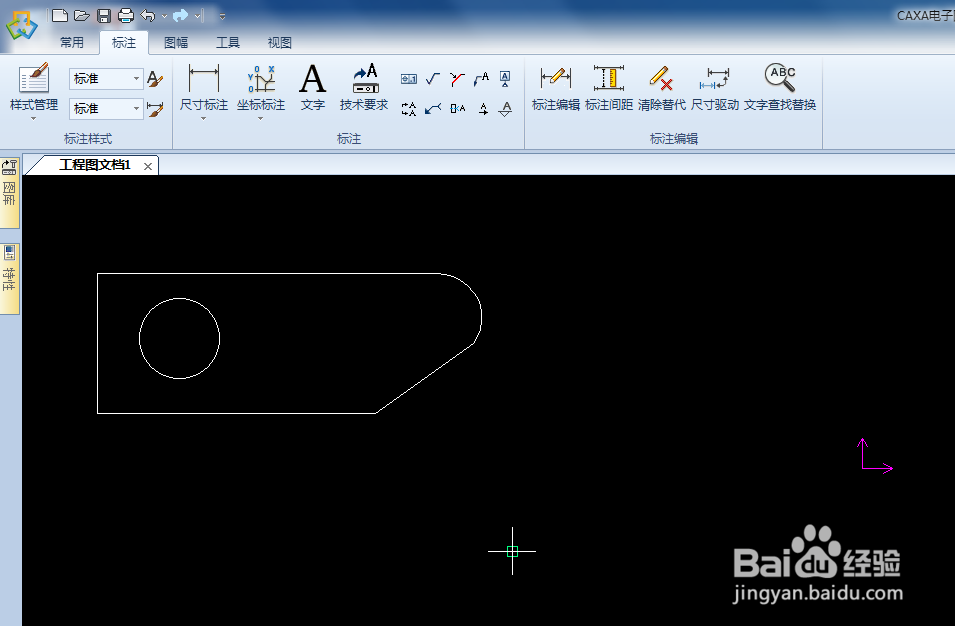

2、在CAXA电子图板的绘图界面中，我们首先绘制了如下图所示的图形，作为引例来说，这个图形比较简单，而且包含了圆和圆弧，也就是下面需要进行尺寸标注的直径和半径。

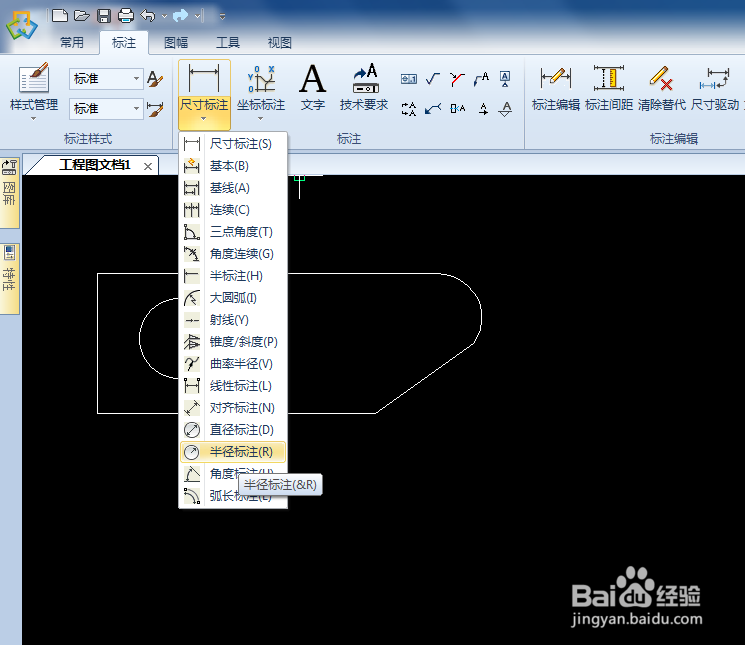

3、接下来对右上角的一段圆弧进行标注，在CAXA主界面的菜单栏中选择“标注”，然后找到“标注”板块，其中有一个“尺寸标注“的工具按钮，点击“尺寸标注”就可以展开其他标注类型，这里选择“半径标注”。

4、此时光标形状变成小方格，根据操作提示信息，选中圆弧，然后半径就会以默认的形式倦虺赳式标注上去，可以看到，半径的通用符号为大写的“R”，如果想要更改标注的参数，打开左侧的“特性”窗口，其中可以设置标注的各项参数。

5、完成了半径标注之后，直径的标注就很简单了，只需要在“尺寸标注”中选择“直径标注”，鼠标选中圆就可以了，直径的通用符号为“Φ”，对于标注的对齐方式，一般选择“保持水平”即可。
