su草图大师怎么做模型剖面

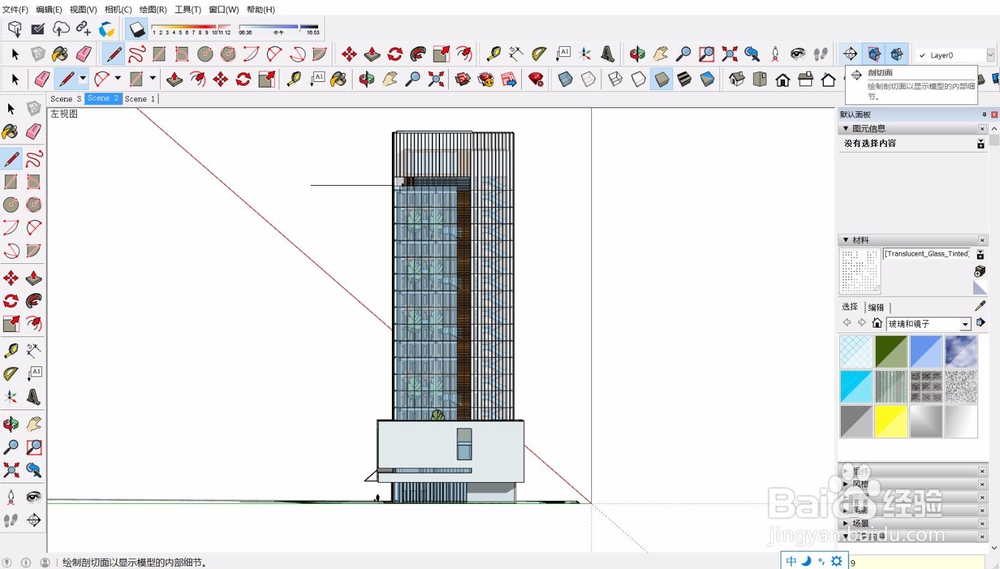

1、首先，我们使用Sketchup开启我们需要进行剖切的模型文件，我们首先使用铅笔工具，在我们需要剖切的位置上绘制一条直线。

2、绘制直线后，能够帮助我们更加准确的绘制剖切面，完成后点击Sketchup工具栏中的剖面工具，即可开始绘制剖切面。

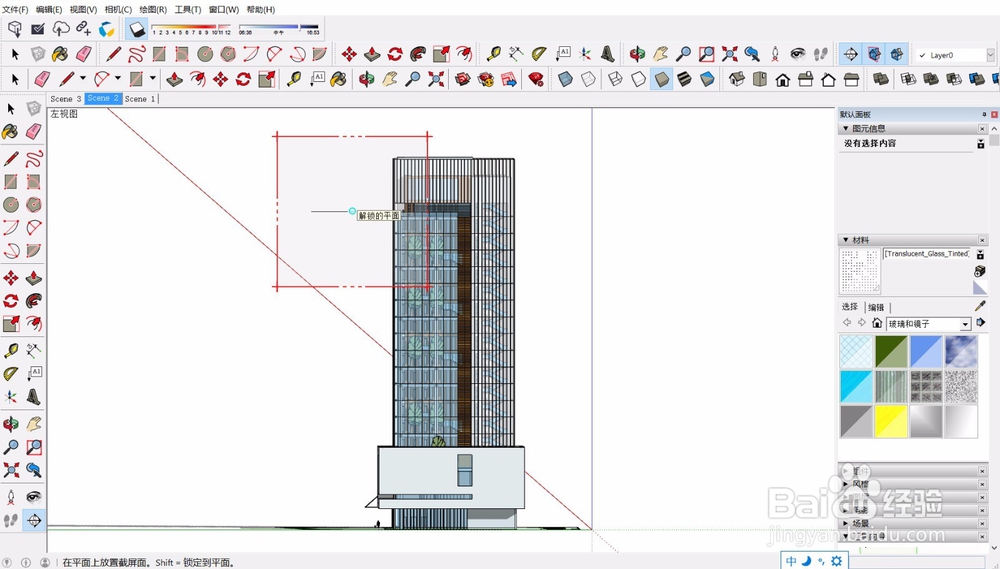

3、将鼠标移动到我们绘制好的直线上，系统就会自动锁定，并出现剖切面的提示符号，剖切面和我们的视角相关。此时剖切面为红色，说明处在红色轴线上。

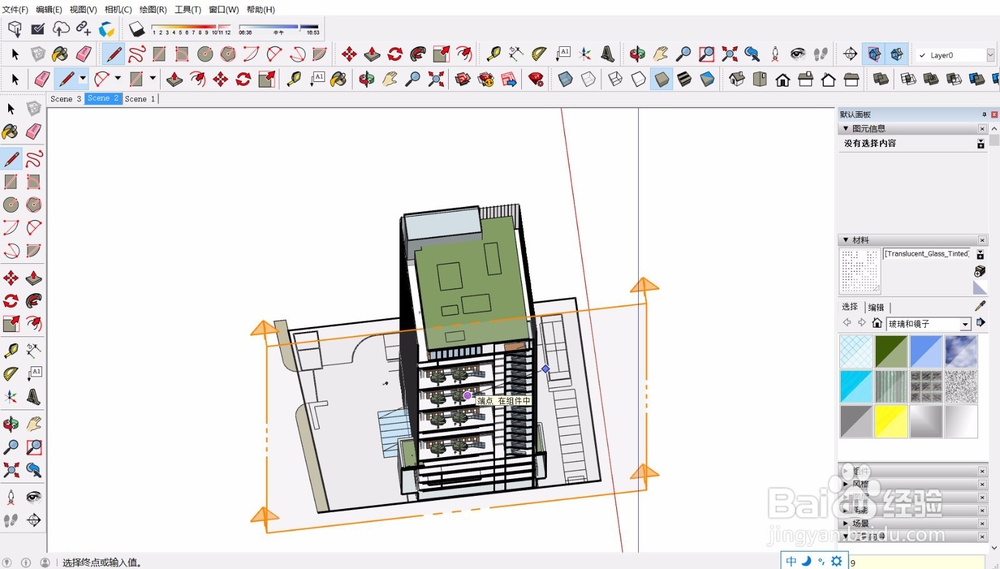

4、我们将视角调整，系统就会自动调整剖切面，让剖切面尽可能全部处于我们的视野下，确定剖切位置后点击鼠标确定。

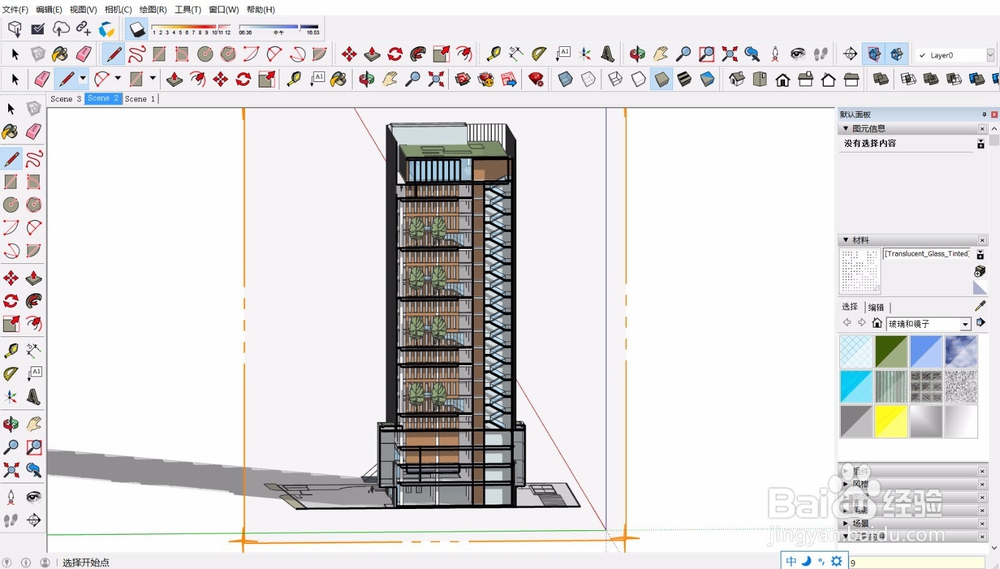

5、确定剖切面后，系统就会自动绘制剖切面，并且模型在指定位置剖切，我们就可以看到模型的剖面图。

6、剖面确定后，我们可以自由移动模型，剖面不会受到影响，在剖切工具栏中，我们也可以自行选择剖面显示的开启或者关闭。
