CAD视口怎么用

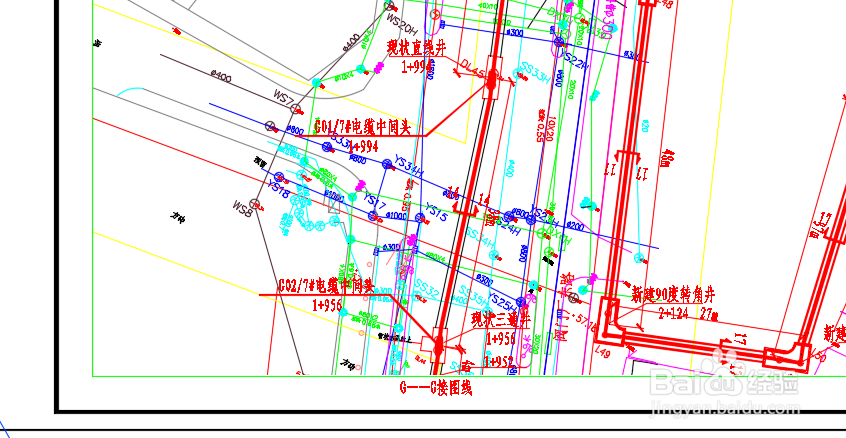

1、得在模型里有一张需要做视口的图。

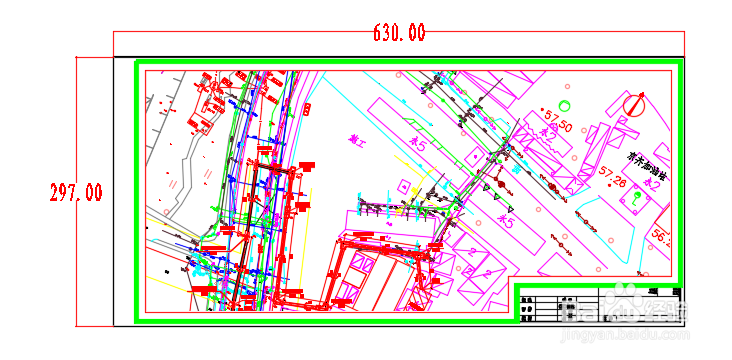

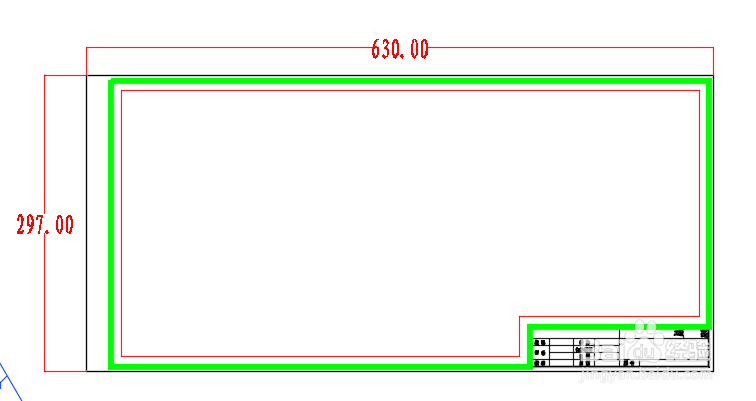

2、找来一张带图签的标准图框（这里用A3)。

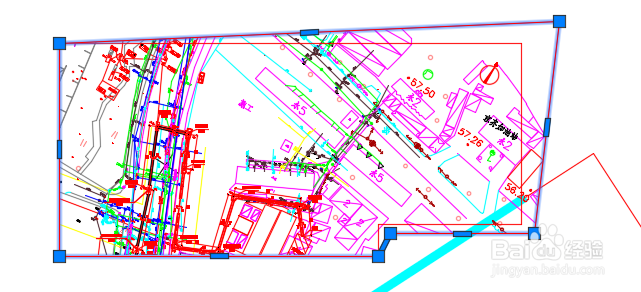

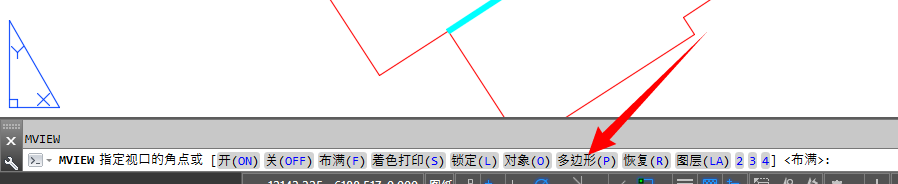

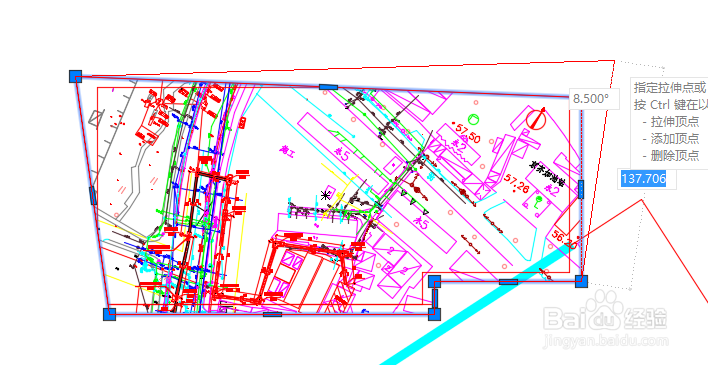

3、输入命令MV（或者在CAD中视图-视口-新建视口），并像画矩形一样，画一个范围，画完后效果如下。选中的方框及为视口。

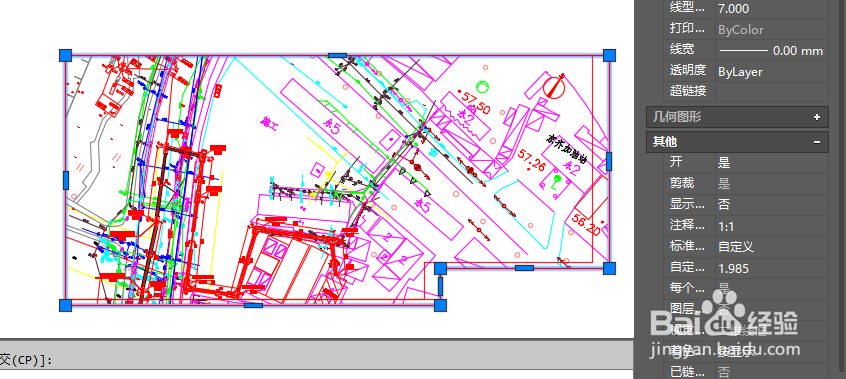

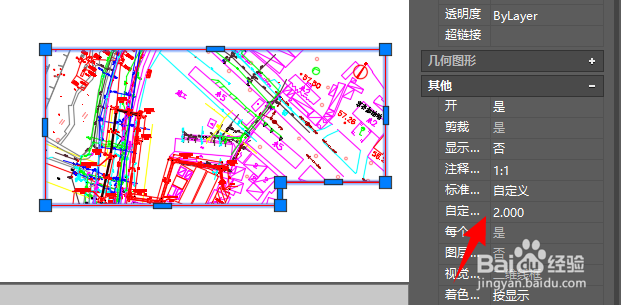

4、根据需要调节视口比例。Ctrl+1打开属性对话框，选中视口，修改自定义比例为1。效果如下。比例也可以通过标准比例来选择。

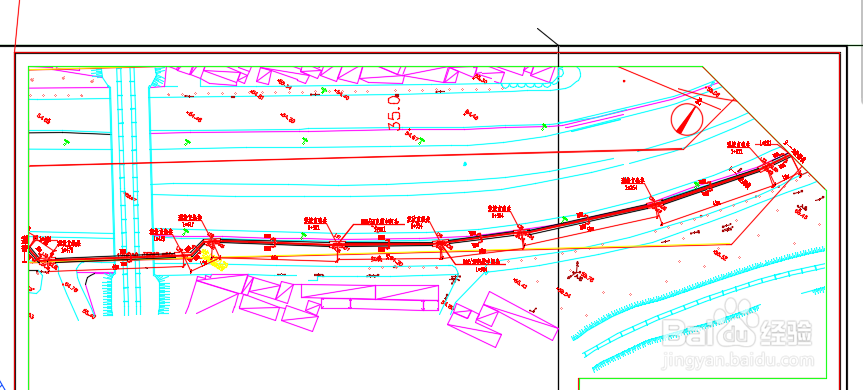

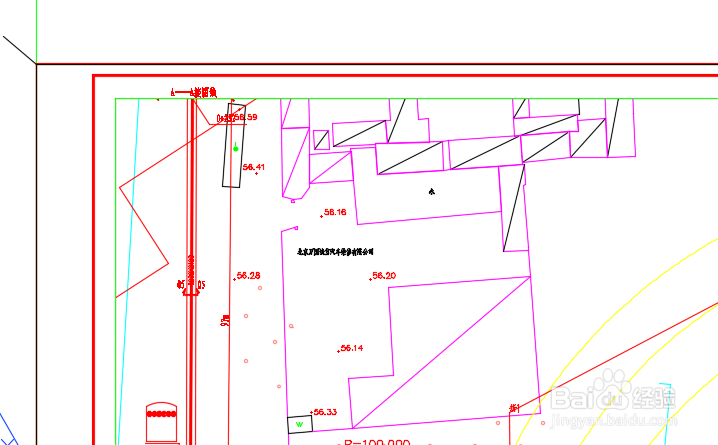

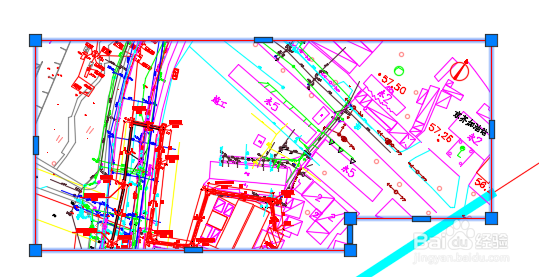

5、调整完比例后，调整视口中图纸的范围。在视口中双击鼠标，激活视口。视口激活后呈粗黑框显示。

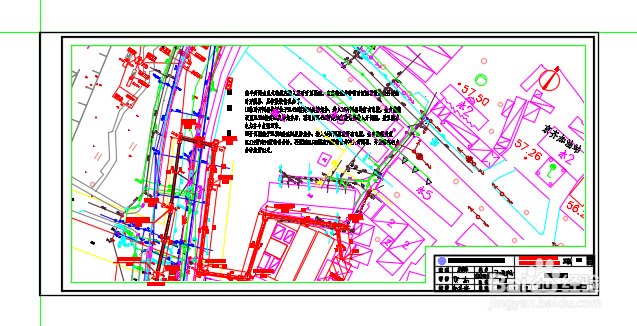

6、在视口激活状态下，按鼠标中键，拖动图纸，调整图纸至想要显示的范围，松鼠标中键，然后腱懒幺冁鼠标移动到视口范围以外双击鼠标，结束视口激活状态（或直接输入PS退出视口）。

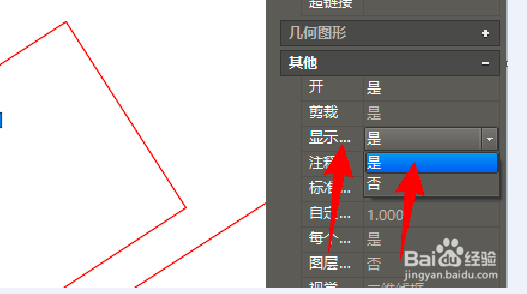

7、视口的锁定。选中视口，在视口显示锁定中选择：“是”。锁定视口。视口锁定状态下，仇荸驼惦双击激活视口后，在视口中拖动或滚动鼠标滚轮，将不再改变视口比例。
