如何处理工程地质相关图片达到论文发表的要求

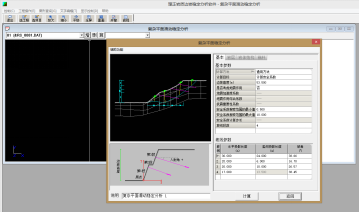

1、一般工程地质图为矢量图，工程地质方面的软件如岩土理正，Plaxis，Mapgis，Geostudio，FLAC等都可以将图导出为dwg或者dxf格式的矢量图。这里以岩土理正为例说明。基本步骤为打开工程地质图—>AutoCAD—>Coreldraw或者工程地质图—>Coreldraw。1．打开需要修改为符合要求格式的图；

2、2．在所要导出的图中间点击鼠标右键另存，选择另存为dxf格式；

3、3．去文件里面找到刚才存的dxf格式的文件，用CAD打开进行编辑，这里要说明的是，如果图不需要进行大量编辑的话也可以直接用CorelDRAW打开，进行简单的修图即可，考虑到CorelDRAW修图比较麻烦，还是在CAD中编辑好了再导入CorelDRAW；

4、4．CAD龅歧仲半打开刚才的工程地质图就可以进行编辑了，做好这一切后保存，还是保存为dxf格式，进入CorelDRAW打开就可以直接存为cdr格式或导出成多种格式。nt face="宋体" >修图比较麻烦，还是在CAD中编辑好了再导入CorelDRAW；

5、5．同样在CorelDRAW中也可以对图的质量进行编辑修改，以达到发表论文的要求，这个时候也可以直接对编辑好的在CorelDRAW图进行复制，然后粘贴进Word中。

6、6．在Word中进行论文写作过程中，如果需要对刚刚粘贴进行的图进行修改，只需双击图片即可打开图片的CorelDRAW进行编辑，编辑完成后在Word其他地方点击一下鼠标，该图即自动保存。
