HDGC3510 电能质量在线监测装置的功率测量方法

仪表可以进行交流功率畲驶郜杏测量和直流功率测量，使用时须选择正确的功能。功率测量菜单见下图：

3）、测量暂停。

选择进入暂停功能，停止当前测量结果显示。

4）、保存数据。

选择进入保存功能，选择进入“保存数据”可保存当前测量数据，选择进入“保存屏幕”可以图片方式保存当前显示界面。见图3-5。

DC(直流)功率测量

直流功率可测量单相直流功率、电压、电流等。

使用的按钮如下：

返回：返回上一级菜单。

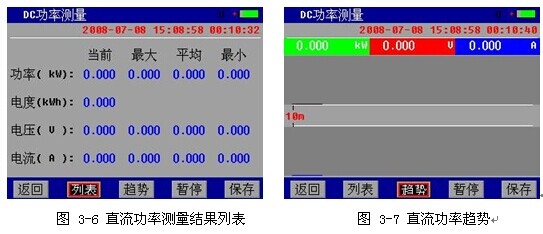

列表：以列表方式显示功率测量结果。如图 3-6。

趋势：以趋势图方式显示有功功率、视在功率、无功功率的变化情况。如图 3-7。

暂停：暂停当前测量结果显示。

保存：记录存储。

1）、列表显示。

使用方向键将红色方框图标移至列表上，按下Enter键则进入该功能菜单，以列表方式显示功率测量结果或电能测量结果，如图3-6和图3-7。第一列为当前功率值、最大功率、平均功率、最小功率；第二列为电度；第三列为当前电压、最到电压、平均电压、最小电压；第四列为当前电流、最大电流、平均电流、最小电流。

2）、趋势显示。

选择进入趋势图功能菜单，以趋势图方式显示功率测量结果， 如上图 3-7。图中上半部分绿色趋势曲线为功率曲线；下半部红色曲线为电压曲线，蓝色为电流曲线；两个趋势图中间为测量时间。

3）、测量暂停。

选择进入暂停功能，停止当前测量结果显示。

4）、保存数据。

选择进入保存功能，选择进入“保存数据”可保存当前测量数据，选择进入“保存屏幕”可以图片方式保存当前显示界面。见图3-5。
