CAD图如何进行缩放

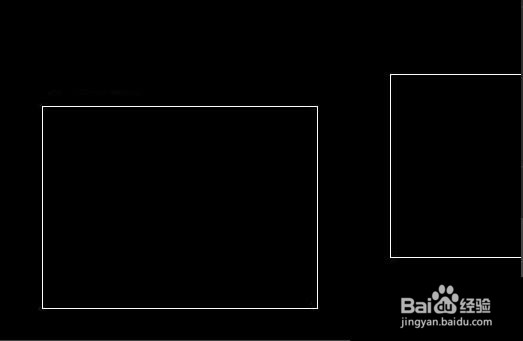

1、1.在CAD里面随便画两个大小不同的长方形，指令：REC

2、2.现在我们要放大（缩小）小长方形的尺寸。输入指令SC，第一步：选择对象，第二步：指定基点（基点的意思是放大缩小后位置不变的点，建议选择顶点）。选定基点后，输入比例因子，就是放大偕媸蝾纱缩小的备注。0-1的小数表示缩小，大于1表示放大。这里我输入2,大家看看效果

3、3.以上的缩放仅仅是SC指令最简单的应用，在么在放大/缩小的同事保留原来尺寸的图像呢。很简单，在我们输入SC，指定基点之后，命令栏会提示：指定比例因子或[复制(C)/参照(R)]，我们输入C，在输入比例因子：2，大家看下效果图。原来的图形保留了下来

4、4.刚开始我们画了两个不同大小长方形，现在我们想让左边的长方形和右边的长方形一样宽，也就是下图所示的稗卡蛟毪效果，要如何操作呢？我们先把两个矩形的上边对齐，输入指令SC，选择右上角的顶点，命令栏提示：指定比例因子或[复制(C)/参照(R)]，我们输入R，依次选择下图中的三个点

5、5.确定后我们看看效果。SC指令非常使用，还有更多的技巧要等待大家的开发（另外可以用偏移命令进行缩放，快捷键O，在这里就不介绍了，有兴趣的可以自己试试）
