天龙功放AVR-2000G无声故障的检修

1、故障现象： 开机显示正常，面板操作正常，数秒后能听到喇叭继电器吸合的声音，但音箱连轻微的“沙沙”声都没有。故障分析：① 喇叭继电器虽然吸合，但由于触点使用时间过长，触点表面有较多的氧化物时，极有可能导致触点接触不良而使喇叭不出声。②喇叭接线端子与电路板的引脚松动，由于受喇叭接线柱的旋转力影响、或音频香蕉插头的挺拔受力影响，从而导致电路板有虚焊现象。③ 音响控制电位器使用时间较长，碳膜损坏而使得音频信号断路造成无声故障。④ 平衡电位器、主音量电位器故障，导致信号流程受阻一样会造成无声。

2、故障检修方法：①用耳机听功放末级电路是否工作。 由于耳机的灵敏度比较高，我们可以将功放音量电位器置于最小音量位置，如下图，用表笔改造过的耳机接触喇叭的接线端子，听听末级功放电路是否有“沙沙”的静态电流声音，如果有，说明功放末级是工作的、喇叭继电器是有效的。 注：由于喇叭的功率比较大，灵敏度没有耳机高，如果功放末级电路正常工作时，喇叭也几乎听不到声音的。

3、② 开启音乐信号源配合耳机检测无声故障在前级那一位置？ 在信号输入选择对应的输入端子接上CD或其它信号源，如图用耳机测试主音量电位器引脚及周边是否有音乐信号输出，如图耳机的一引脚接地，另一脚接一个电容，用电容的另一脚去触碰可能的音乐信号引脚，如果信号流程正常，耳机是可以听到音乐信号的，如果判断错，导致耳机的电容引脚碰到电路板上面的电源引脚，由于电容的“通交隔直”作用，也不会烧坏耳机可损坏电路。 经耳机的判断，音乐信号在的平衡、高音、低音电位电路消失了。

4、③ 平衡、高音、低音电位器故障判断： 经细心观察，发现故障功放的高音、低音、平衡电位是全部是新更换的，同时发现6脚电位器为同一类号：B104为100KΩ双通道电位器，此电位器阻值是否正确呢？ 笔者对比了类同型号的天龙功放AVC-2530G电位器的规格，高音B502为5KΩ阻抗 ，低音B303为30KΩ阻抗，而平衡电位器B104为100KΩ阻抗,具体见下图。

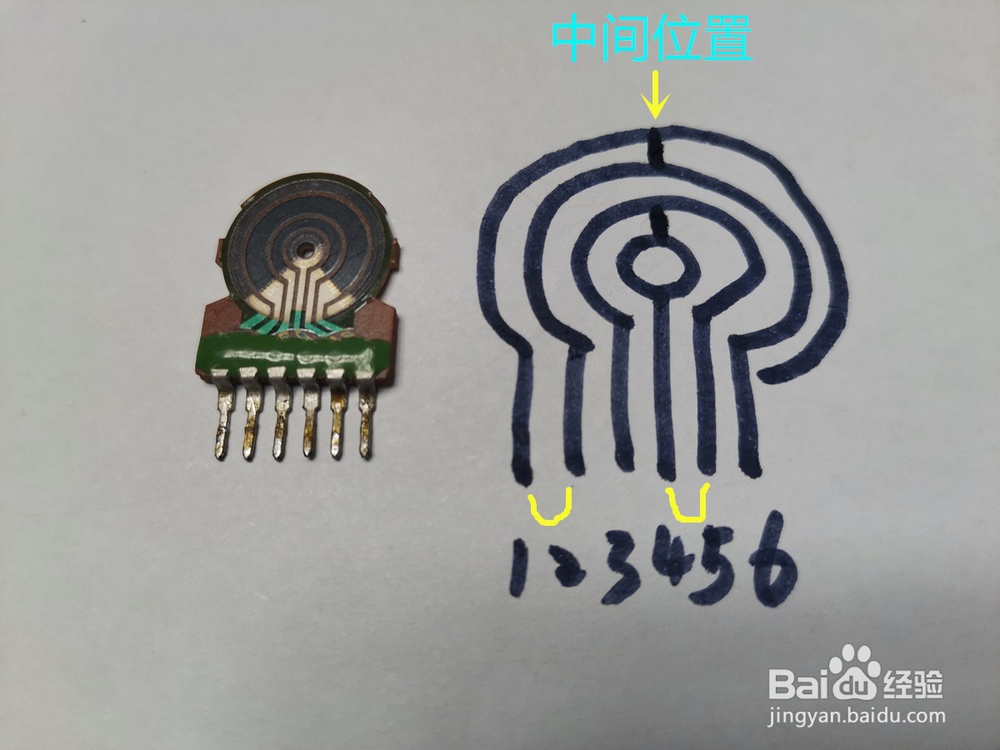

5、④ 6脚电位器器的解剖对照： 从拆开的6脚电位器可知，当电位器置于中间位置时，也即对原信号不进行调整时，电阻为总电阻值的一半，而100KΩ电位器在中位时电阻值为50KΩ， 如正常的高音电位器5KΩ对无声故障100KΩ来说，阻值实在太大了，这完全可能导致信号被完全衰减。

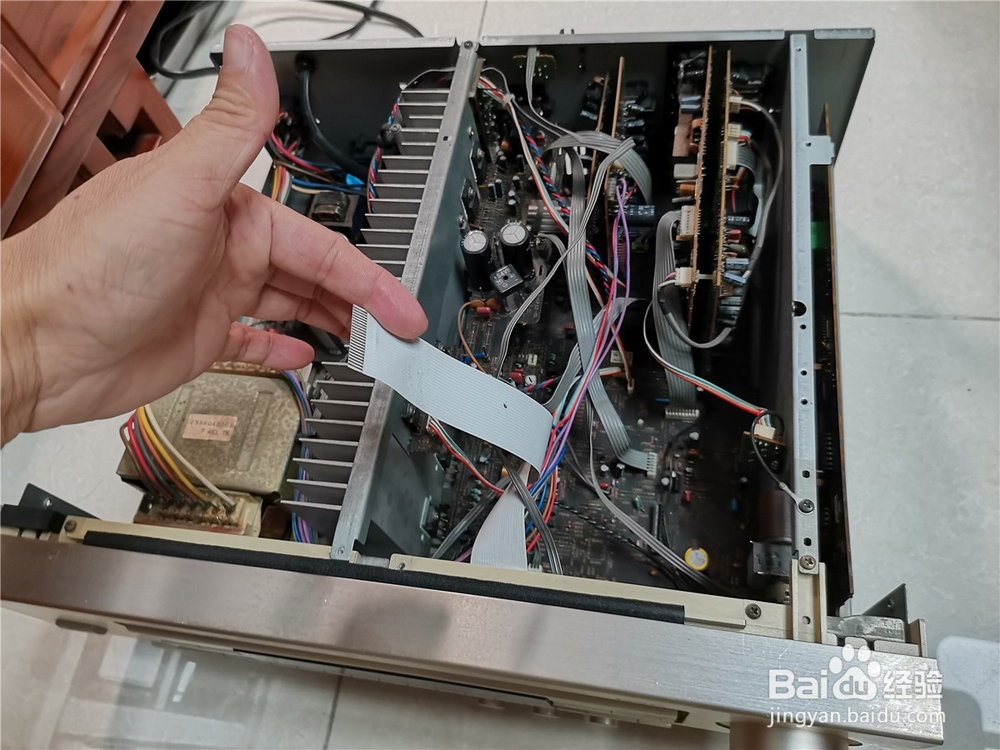

6、⑤短接平衡、高音、低音电位器的输入输出作进一步判断： ● 如图将前面电路板软排线直接拔出，拆除前面板。 然后将功放翻过来，将底板左边的盖板拆除，这样平衡、高音、低音电位器引脚就清晰可见、方便测量与检修。

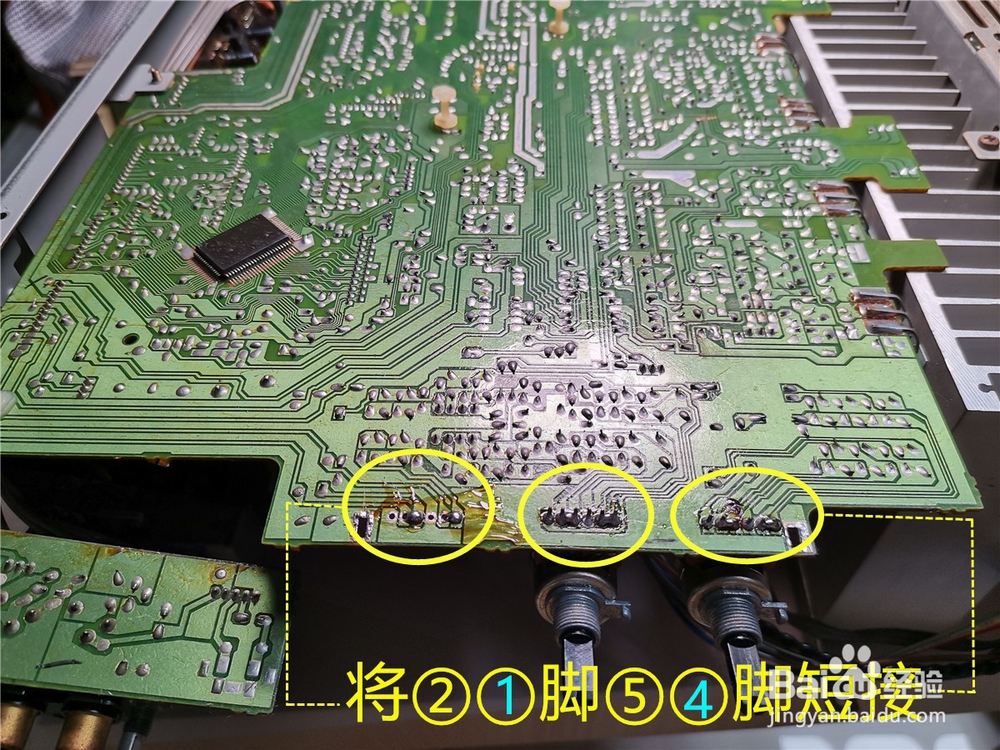

7、 ● 接下来将三个被怀疑的电位器①②脚，④⑤脚直接焊接短接后试机，试验结果功放正常出声。而且声音平衡。 电位器短接引脚请参考下图，读者可以在不拆卸电位器的情况下直接按短接试机，因为此引脚不涉及到直流电路，对功放电路是不会受伤害的。 由于6脚电位器中置位置时，信号通路有阻抗配备作用，此短路接法仅作为故障判断之用。

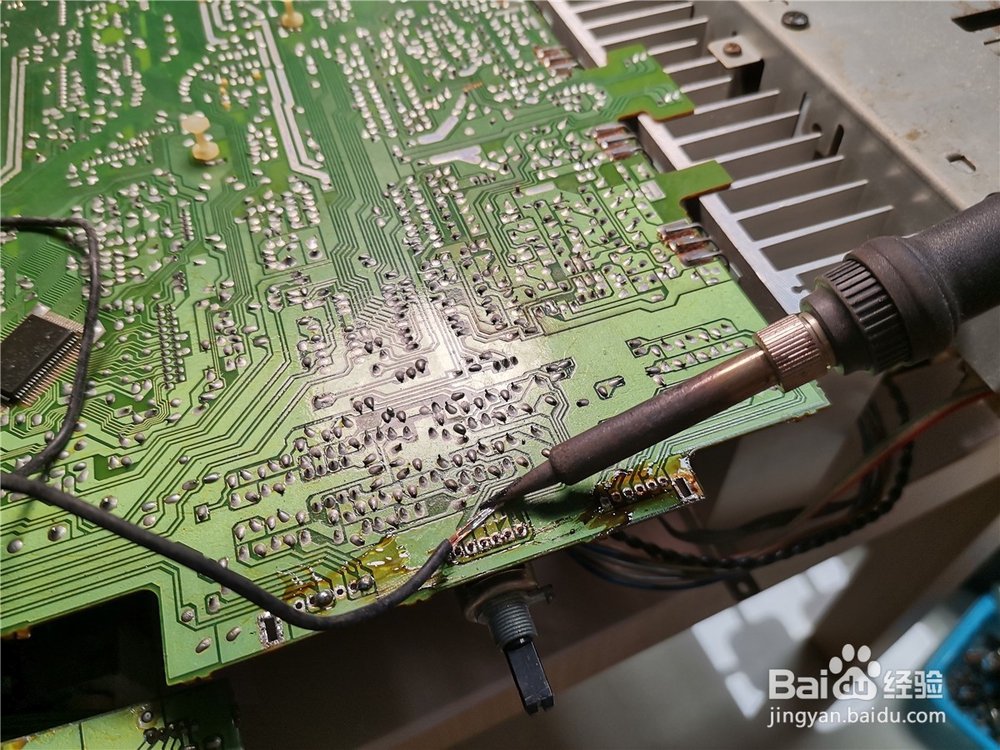

8、⑥拆除旧电位器安装阻值合适的全新电位器： 用电铬铁配合细铜线将无声故障电位器引脚上的焊锡吸附带走。 用B103替换无声高音故障电位器B104，用B203替换无声低音故障电位器B104。 更换电位器后，功放电路完全恢复正常。双声音平衡，音量感觉与正常机无异。 本维修案例由于找不到完全一样的零配件，但参数较为接近配件更换后，也收到了与原机较为接近效果。
