安泰ATA-4052在压电陶瓷驱动器微纳定位测试应用

1、实验名称：基于Hebb学习规则的压电陶瓷驱动器单神经元自适应磁滞补偿研究方向：微纳定位实验内容:压电陶瓷驱动器存在迟滞非线性，极大降低了其运动精度，由于其迟滞存在时变与非对称特征，增大了迟滞建模与补偿的难度。本实验使用单神经元自适应控制方法，对压电陶瓷驱动器的迟滞非线性进行在线补偿，从而提高压电陶瓷驱动器的轨迹跟踪性能。

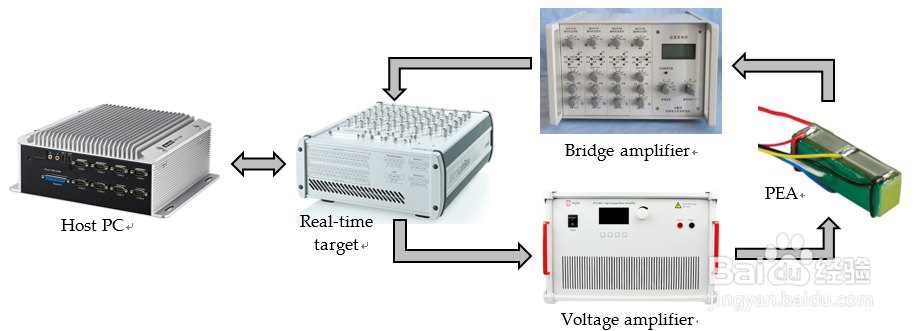

2、实验过程:硬件连接与软件运行界面被测对象为Thorlabs公司生产的PZS001型压电陶瓷驱动器，在最大100V的驱动电压下，其最大位移为12.925μm。使用帆歌达缒ATA-4052形放大器将控制压电放大为压电陶瓷驱动器的驱动电压。压电陶瓷驱动器上自带4个电阻应变片，组成一个4桥的电阻应变片。使用北戴河实用电子技术研究所生产的SDY2105型电桥放大器测量压电陶瓷驱动器的变形量。测试系统的硬件连接图如下所示：

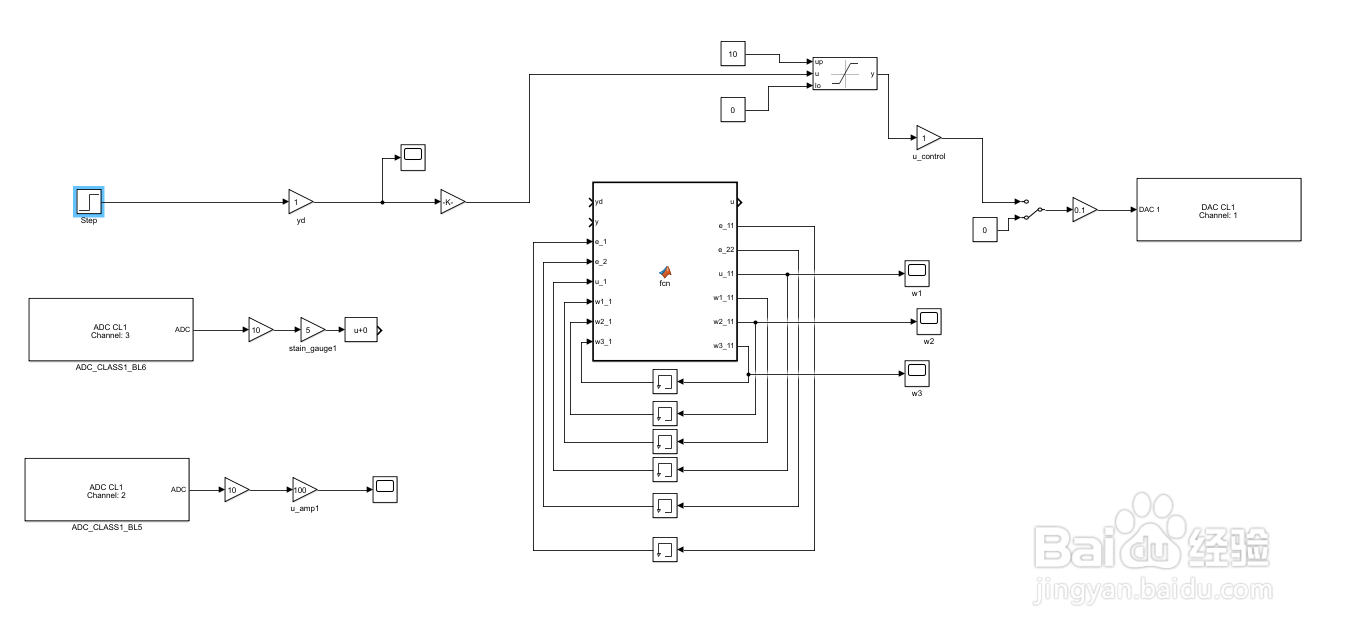

3、测试程序在Matlab/Simulink下编写，通过dSPACE公司生产的Microla水瑞侮瑜bbox型实时着抹较氰控制器运行测试程序。测试流程如下：首先在控制程序中生成0-10V的正弦信号，经过放大器放大之后驱动压电陶瓷驱动前前后运动，利用Microlabbox完成控制信号与位移信号的实时测量，并根据压电陶瓷的特性，编写单神经元自适应补偿算法，利用设备完成算法的性能测试。测试程序的Simulink代码如下图所示：

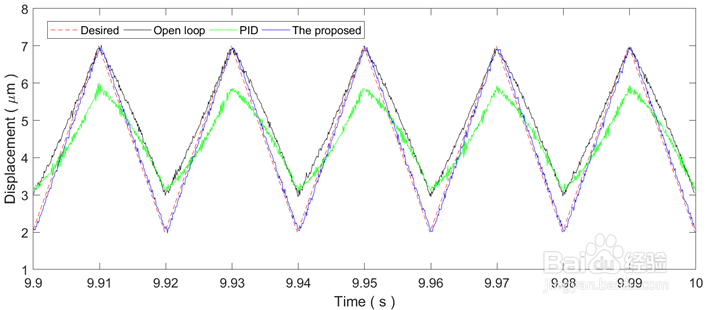

4、测试结果:分别测试了控制算法在跟踪正弦轨迹与三角轨迹的效果，对于正弦轨迹，单神经元自适应补偿算法可以有效地消除迟滞非线性的影响，相对于传统的PID控制，单神经元自适应补偿算法具有更高的适应性和鲁棒性，对于50Hz以内的正弦轨迹，均能很好地消除迟滞非线性。对于三角轨迹，单神经元自适应补偿算法同样能够取得类似的效果。实验结果如下图所示：
