CAD多段线命令的运用

1、打开电脑上的CAD软件，版本不限，我现在用的是2010的版本。如下图是打开后的状态。

2、输入快捷键命令PL或者点击左侧的多段线命令图标，如下图箭头所示。

3、在CAD下方状态栏提示指定起点，起点在绘图区里可以随便放。

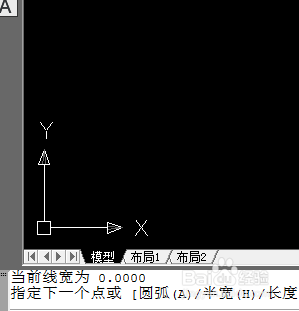

4、点击起点后，下方的状态栏提示指定下一点。我们可以随便选择下一点，也可以输入也想的数值，比如100。

5、输入数值100后此时下方的状态栏又提示又指定下一点，下点如果要绘圆弧直接输入A命令。

6、如果继续画直线可以直接继续画，而要画圆饨凄龀疸弧只能用A切换，输入A后，下方提示指点圆弧的端点，这里直接输入数字30.

7、圆弧画后又要画锂淅铄旰直线，这时输入直线L也画出100的直线，直线画完又要画圆弧的话再输入A画出和前面一样的圆弧。
