在word中绘制物理解析图

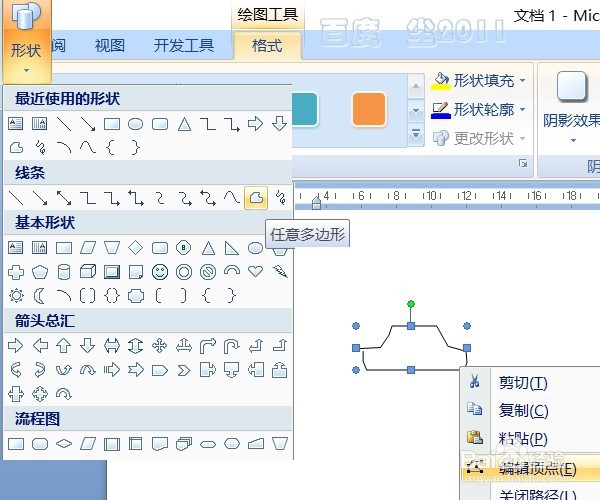

1、插入——形状——任意多边形，在文档中绘出小车的大致形状，对该形状右键——编辑顶点。

2、将起点拉向结尾，右键——关闭路径。选择过于突出的顶点，右键——平滑顶点，拖动该顶点两边的曲柄使其圆顺。

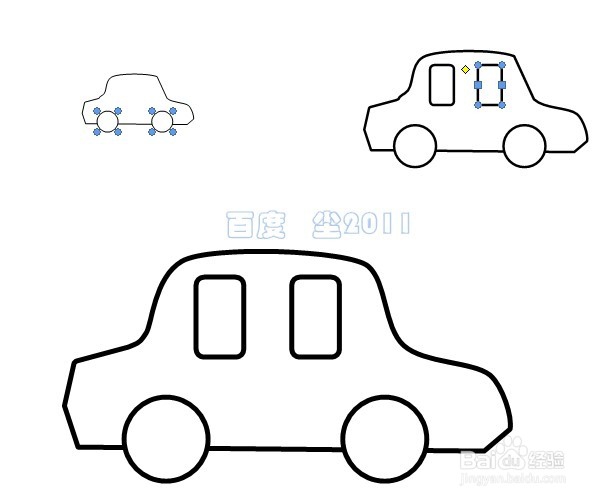

3、①使用椭圆工具按住shift键拉出一个正圆，作为车轮，复制一个，分开放置，在绘图工具——格式——对齐中选择底端或者顶端对齐。②使用圆角矩形工具在小车上拉出一个车窗，复制后对齐。变形点中的黄色菱形可以更改圆角弧度。

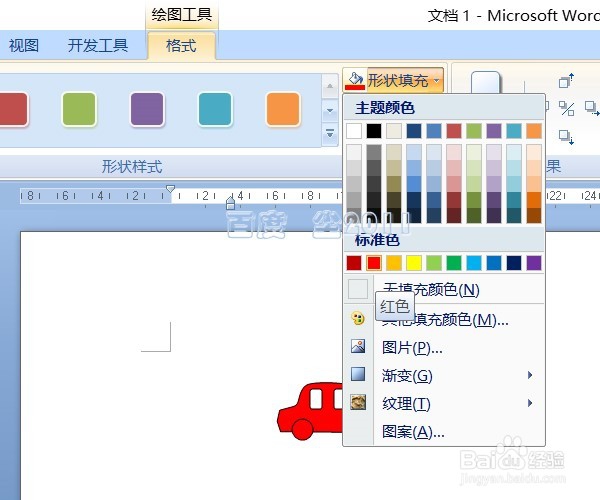

4、按住shift键选择车体和车轮，绘图工具——格式——形状填充，为其填充上红色。选择小车所有部分，右键——组合。

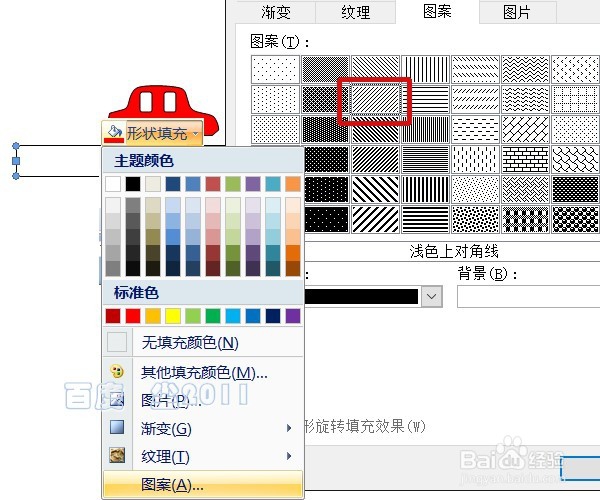

5、使用矩形工具在小车下画一个窄长的矩形，并填充上斜线作为地面。填充斜线方法：绘图工具——格式——形状填充——图案——浅色上对角线。

6、在形状轮廓中选择“无轮廓”，将矩形的线条去除。

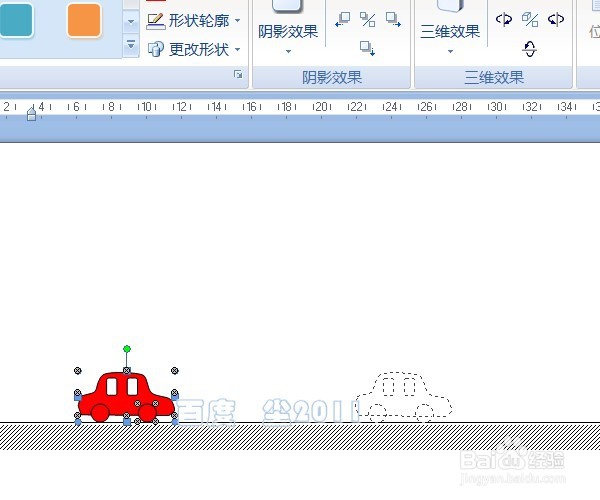

7、①按住shift键，用直线工具在矩形上方拉出地面的实线。②选择小车，按住shift键拖动一角的变形点向内，使其同比例缩小。③按住Ctrl键拖动，复制一辆小车。

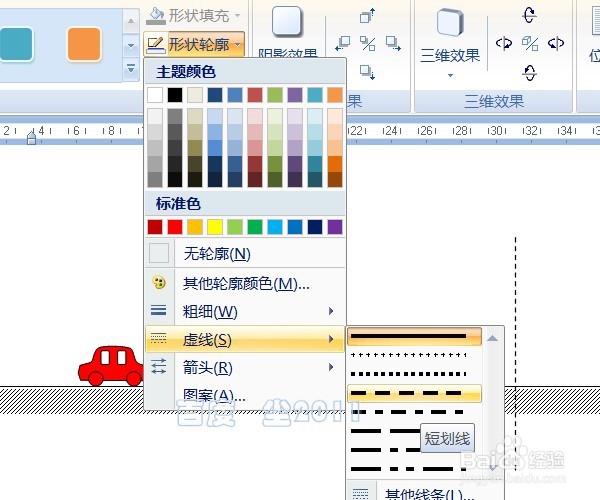

8、按住shift键，用直线工具在第二辆小车前方拉出一条直线，形状轮廓——虚线——短划线。

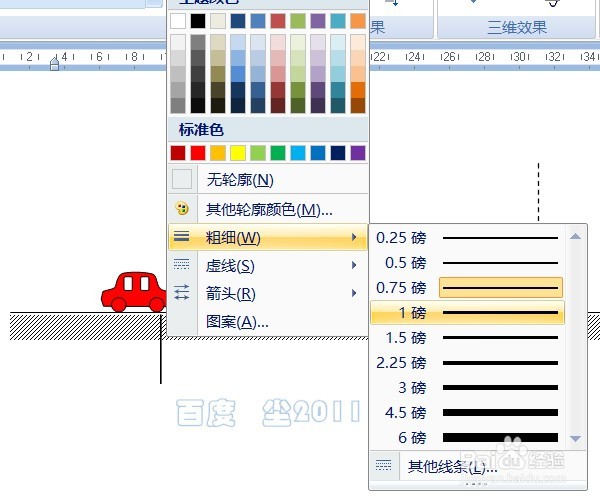

9、在第一辆小车前轮下拉出一根短直线作为标注的边距，设置合适的粗细。

10、形状工具中选择“双箭头”，按住shift键画在在两根直线之间。形状轮廓——箭头中选择“箭头样式4”。

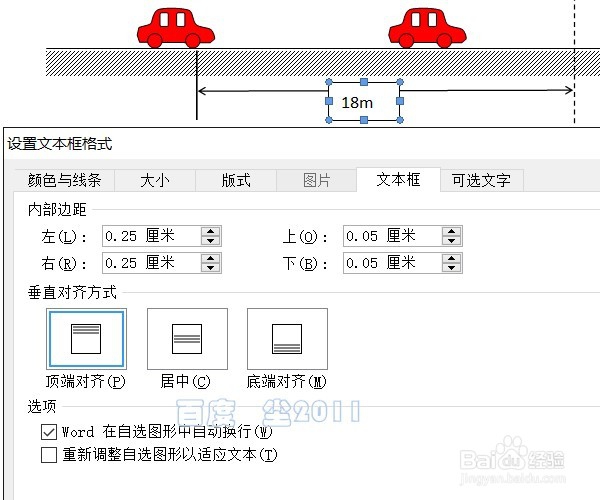

11、①插入——文本框——横排文本框，输入18m，放置在箭头中间。②右键——设置文本框格式——文本框——内部边距，将上、下边距改小。然后拖动变形框缩小高度，使其不会盖住地面。③形状轮廓中去除边线。

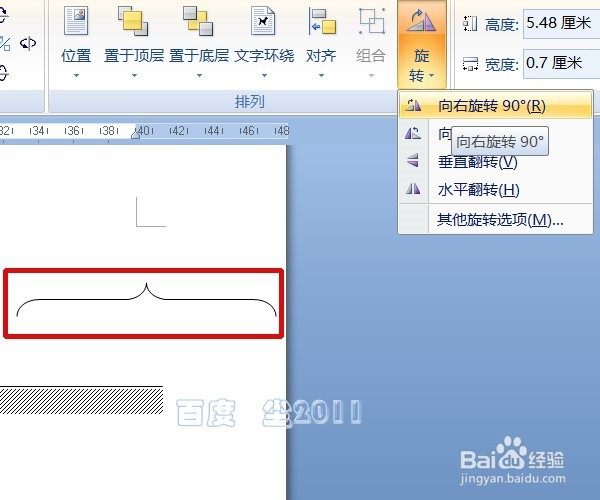

12、形状工具中选择“左大括号”，画出一个大括号，绘图工具——格式——旋转——向右旋转。粗细1磅。拖至两辆小车之间，调整好大小、弧度。

13、按住Ctrl键拖动文本框复制一个至大括号上方，更改文字，在形状填充中去除填充色，使其放置在任意位置不会遮住其他图形。

14、形状工具中选择箭头工具，在第一辆小车上方拉出一个箭头，并将箭头样式改为样式2。

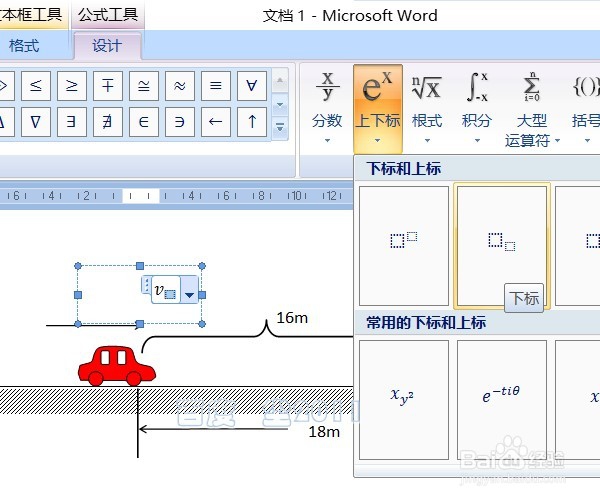

15、复制第二个文本框，放置在箭头上方。删除文字，选择插入——公式——插入新公式——上下标——下标，输入V0，如图。或者写入V0后，选择0按下Ctrl+=即可将其改为下标。

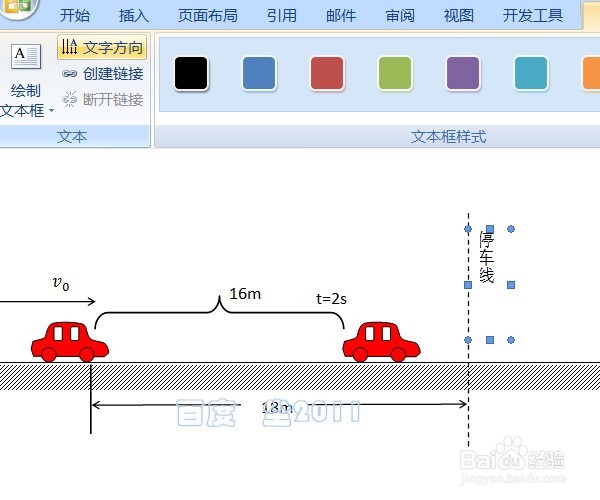

16、输入另外两个文本：t=2s、停车线。选择停车线文本框，在文本工具栏中点击“文字方向”，将文字方向改为竖向。

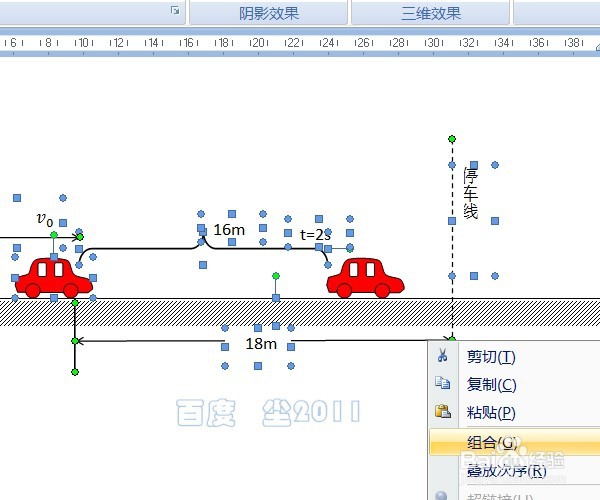

17、全部选择后，右键组合，完成制作。
