工业平板电脑组装

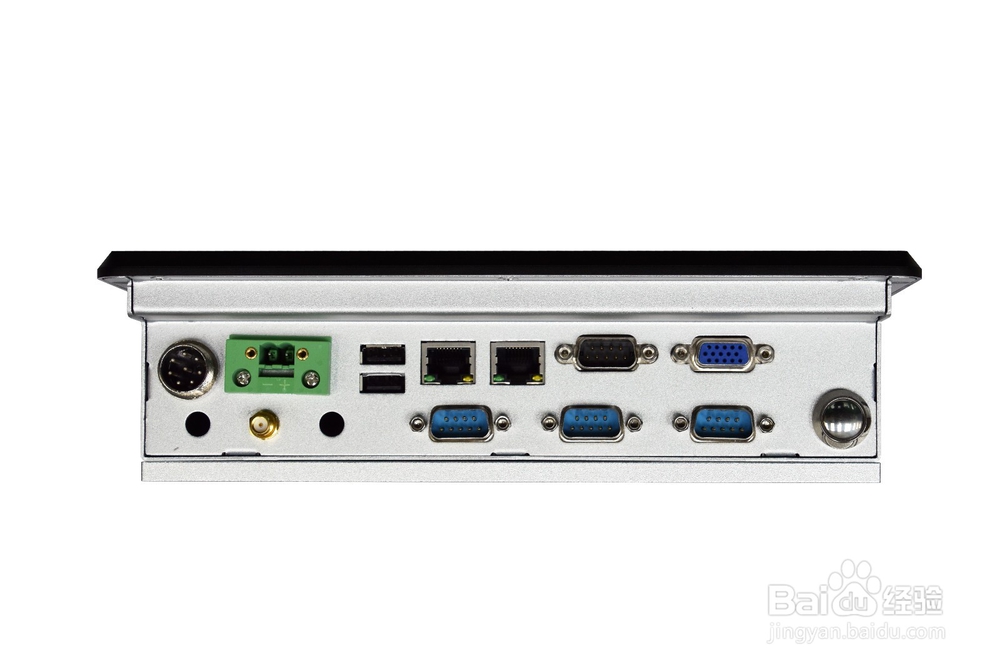

1、测试主板1.1.1 板载N2600 CPU双核四线程，1.6G。1.1.2 1 DDR3 SODIMM 204 Socket，最大支持2GB DDR3内存。1.1.3 板载2个千兆网卡。1.1.4 板载HDA ALC662，提供MIC/LINE-OUT和排针接口。1.1.5 支持3-Pin SPDIF。。1.1.6 1个Mini-PCIE卡座。1.1.7 1个Mini-SATA卡座（可选项）。1.1.8 1个SATA 2.0硬盘接口。1.1.9 6个USB 2.0接口。1.1.10 提供5个RS232排针接口，可选1个RS485/RS422排针接口。1.1.11 支持HDMI输出。（可选）1.1.12 支持RGB CRT输出。1.1.13 支持双通道24位LVDS输出。1.1.14 2个3-Pin FAN接口。1.1.15 提供8位GPIO，供用户选用。1.2 电源单输入直流通电源，DC12V，+/-5%（如果不用12V给硬盘供电，+/-10%）。支持AT/ATX电源开机模式选择。支持定时开关机1.3 结构 146 x 102 mm1.4 工作环境 主板工作温度： 0℃ ~ +80℃ 主板储存温度：-40℃~ +85℃液晶显示 显示区域178.0×127mm 显示对角尺寸7英寸 对比度450：1 亮度450cd/m2 响应时间16ms 视角（H/V）120°/100° 显示颜色262K 像素（H/V）800×480像素 像素尺寸（H/V）0.103×0.308mm 触摸屏 触摸类型五线电阻式触摸屏 分辨率4096*4096（连续） 工作压力30～45克力度，触电抖动<10ms 点击寿命250克力度，1000万次 透光效率>81％ 环境参数 保存温度-20℃ ～ +70℃ 工作环境温度0℃ ～ +80℃ 湿度 5%—95% 无冷凝 抗震能力 5-17Hz，0.1”双峰位移；17-640Hz，1

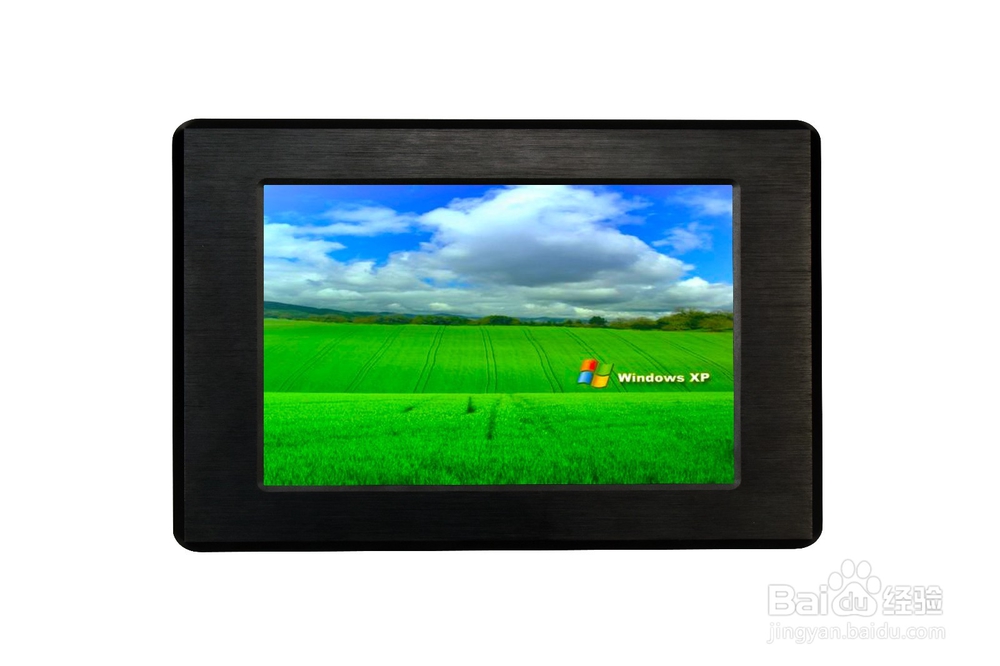

2、测试屏幕7″LED工业级平板电脑材料采用铝美合金，体积轻巧、造型美观。达到军工级别.具备纽虹狩荤坚固、防震、防潮、防尘、耐高温多插槽和易于 扩充等特点，是各种工业控制、交通控制、环保控制等自动化领域应用的最佳平台。整机配置7”宽温 、高亮度LED液晶显示屏，集成工业级低功耗嵌入式主板，支持CF、HDD，具有多个I/O接口； 7寸LED显示屏，亮度、对比度可调节，并具有待机节能模式。

3、组装测试前面板黑色铝合金材质，氧化喷塑处理 箱体结构铝合金，表面氧化处理，美观、轻便、散热性能良好 安装方式7英寸嵌入式 面板颜色后面板铝合金白色拉丝成型 整机重量1.5KG 总体尺寸:参见工程图 电压/功耗DC12V/15W
