11G101图集中吊筋2Φ18的 箍筋标注8φ10(2)什么意思

8φ10(2)：表示嘉苒崇音箍筋为φ8，间距为10，双肢箍。

φ8@200(2)：表示箍筋为φ8，间距为200，双肢箍。

φ8@100(4)/150(2)：表示箍筋为婷跹荸沫φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

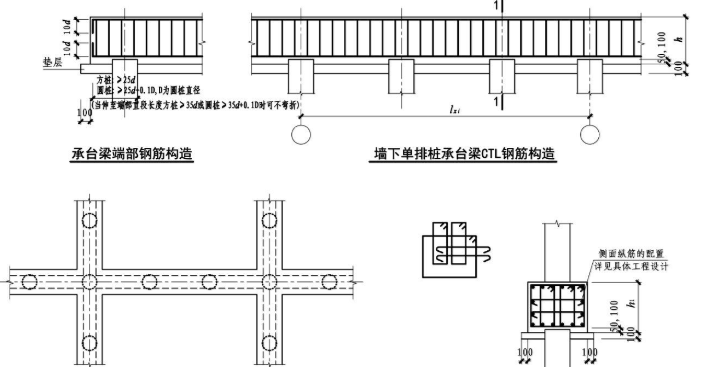

KL6为1跨，梁高450mm，梁宽200mm，上部为2根直径16的3级钢，底筋为2根直径18的3级钢，箍筋为直径8mm的2支箍1级钢，间距加密处为100mm，其他部位间距为200mm。

扩展资料：

抗震结构中箍筋长度的计算：设某框架梁截面尺寸bXh，保护层厚度c，箍筋直径d，钢筋按外皮计算，弯钩为135°，那么箍筋长度=(b-2c+2d)*2+(h-2c+2d)*2+（1.9d+max（10d，75mm））*2。

（b-2c+2d)*2和(h-2c+2d)*2不难理解，读者只要画出草图就可以分析出来，箍筋计算的关键是弯钩及弯钩平直段应该取多长才合适的问题。

在本式中，1.9d*2为箍筋的两个弯钩因为弯曲135°而产生的弧度增加值，因为我这里没有图片，就不再赘述。

max（10d，75mm）的由来，砼结构验收规范规定，抗震结构箍筋弯钩平直段长度不应小于10d，且最低不小于75mm。

如果箍筋按照中心线计算的话，公式为：箍筋长度=(b-2c+d)*2+(h-2c+d)*2+（1.9d+max（10d，75mm））*2。

有兴趣的读者可以分析下这两个公式的不同以及原因：更正：平直段应是两段。箍筋长度=（b-2c-d)*2+(h-2c-d)*2+(1.9d+10d)*2

参考资料来源：百度百科-箍筋

参考资料来源：百度百科-11G101-1混凝土结构施工图平面整体表示方法制
