轻松组装20硬盘海量存储服务器：[2]

作者：唐华 发表于：百度经验

处理器、显卡等主要配件的安装

这次使用的是一块从网吧一台PC上拆下来的老板子，英特尔公司的intel865GAV，集成显卡和声卡，没有网卡。CPU是一块P4－2.8C，支持超线程和双通道，可比那台6万多元的NAS用的赛扬1.2强多了。装上一个纯铜散热器，机箱内部两个8025的大口径滚珠风机正好挨着CPU旁边，可以给纯铜散热器提供更加强劲的辅助散热！

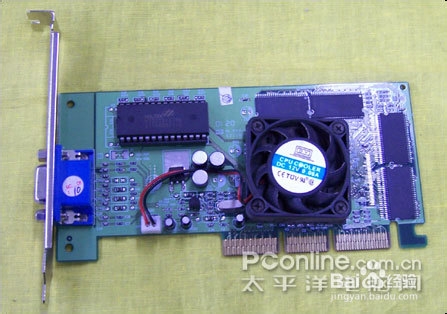

朋友说这块主板的板载显卡已经坏了，拿来一块AGP显卡，让我装上。

3U高度直立插卡已经绰绰有余，不必通过什么转接卡了。好像装PC那样，直接拧上显卡即可。

显卡装好了

存储系统的打造

安装sata硬盘扩展卡

　　下一个出场的明星是——SATA硬盘扩展卡，注意不是raid卡，我是这样规划的，这块主板上自带4个sata硬盘接口,两个IDE并口可以插2个IDE硬盘＋1个光驱，这样就已经连上6个硬盘了，只需再来4块4接口的硬盘扩展卡就可以稳稳当当插上20块硬盘，为什么这里不用raid卡呢？

第一，当然主要是因为朋友说了，不要做raid；

第二，主要是如果采用廉价的4接口raid卡，往往不支持一机多卡模式，就是不能同时插上几个raid卡，支持一机多卡模式的raid卡都较贵，而硬盘扩展卡则可以一机多卡，其实这个牌子的4sata接口的raid卡和4sata接口的硬盘扩展卡，样子完全一样，价格也一样，只是烧录的核心不同，使用的驱动也不同而已；

第三，采用硬盘扩展卡其实也可以做raid，我打算将来需要的时候，使用windows2003自带的软raid功能，性能也不比廉价的硬raid卡差多少。而且据我了解，前面说到的那家开价16万后来6万成交的NAS厂商，早先没有找到合适的raid卡时，就曾经用过软raid，因为他们技术部主板和我抱怨过好多次当年使用软raid起家的艰辛，可见专业厂商对软硬的看法很超然啊。

随硬盘扩展卡送了一些sata数据线。

随便找一个PCI插槽，插好硬盘扩展卡。

看到没有，硬盘扩展卡上的sata接口。

将sata数据线插入硬盘扩展卡。

　　其他硬盘扩展卡也如此插好即可，不过我的经验是，最好等装好windows系统之后，安装上硬盘扩展卡的驱动，然后再插硬盘扩展卡，而且要一块一块地插，插好一块卡，用数据线连接好硬盘，然后重启一次，再插下一块卡，依此类推，不要一下子插好所有卡连接好所有硬盘，否则有时候容易出现硬件识别错误。

安装网卡

　　我准备了一块旧货市场淘换来的英特尔82559的百兆网卡，很多服务器上都采用这个网卡，别看是旧的，但是性能可比许多新网卡还好，也插上拧好，这样咱们的“土NAS”就可以有IP地址了，这可是NAS的一个重要标志啊。

硬盘的安装和注意事项

拿出新买的西数250G硬盘，沉甸甸的，和机箱一样的黑色，很有质感。

将硬盘装入硬盘支架上

　　取出机箱内的硬盘支架，拧上硬盘，每个支架上拧4块硬盘，一共5组硬盘，实际使用发现，非热插拔的硬盘检修更换上并非如一般人想象的那么麻烦，哪一组内的硬盘有问题，只需取出这组检查即可，而且绝对不存在热插拔硬盘盒常见的容易松动问题。其实我们都知道，即使是支持热插拔的硬盘，我们在平时也很少会真的冒险去热插拔它，关一下服务器没什么大不了的，否则一旦拔坏了，那麻烦就真大了，呵呵，所以不支持热插拔绝对不是什么大问题。

将硬盘支架装回机箱内部。

可以看出，硬盘前面的风扇能够为硬盘组提供强有力的散热。

照这样再装好其他硬盘，连接好数据线和电源线。

一般的并口硬盘线在这个机箱里不够长了，需要用这样加长的1米左右长度的数据线。

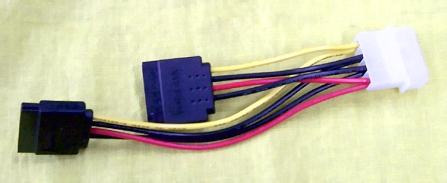

电源自带2个sata硬盘供电接口，需要连接更多sata硬盘时，就使用这样的一分二的供电转换线即可。

好了，今天先讲到这里，如您喜欢本文，请继续关注本文第三篇（完结篇），如有疑问欢迎评论留言，如您觉得有用，别忘点下有用支持我一下，最好关注我，以后有好文章会自动通知您。谢谢阅读。
