Cisco路由器静态路由与默认路由的配置

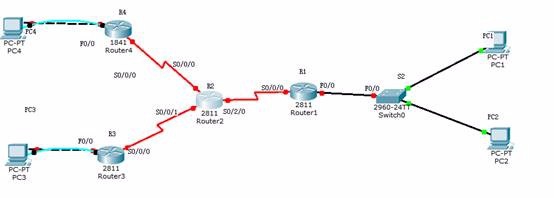

1、网络拓扑图

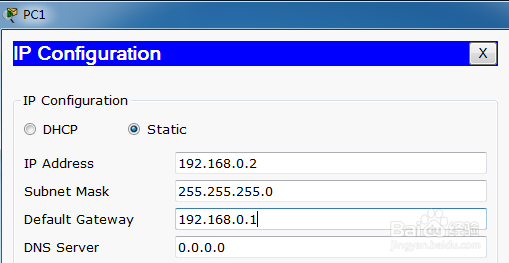

2、实验环境1) 路由器R1的f0/0端口上接交换机S1，S1接主机PC1、PC2。 2) 路由器R3的f0/0端口上接主机PC3. 3) 路由器R4的f0/0端口上接主机PC4 各设备的IP地址等参数如下所示： 1、PC1IP地址等参数如下所示

3、PC2IP地址等参数如下所示

4、PC3IP地址等参数如下所示

5、PC4IP地址等参数如下所示

6、路由器R1配置

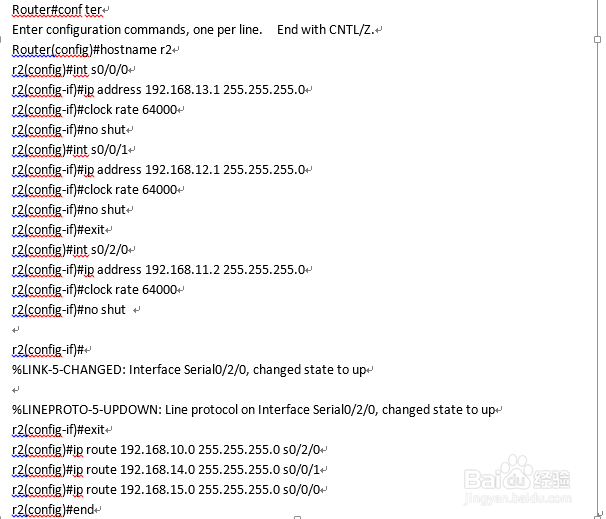

7、路由器R2配置：

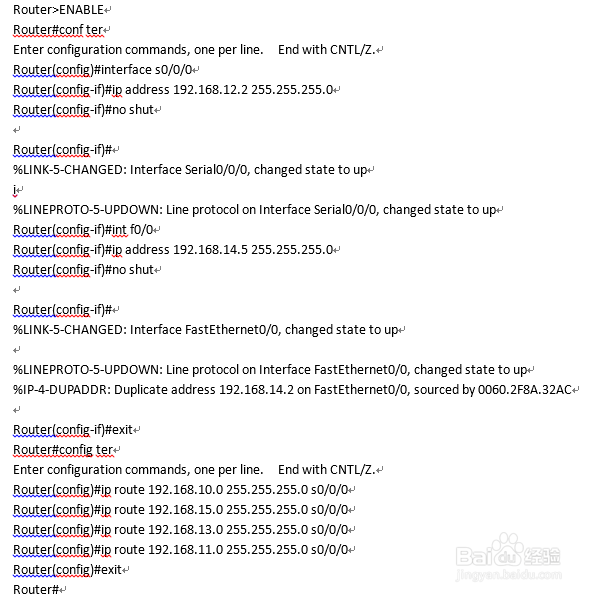

8、路由器R3配置：

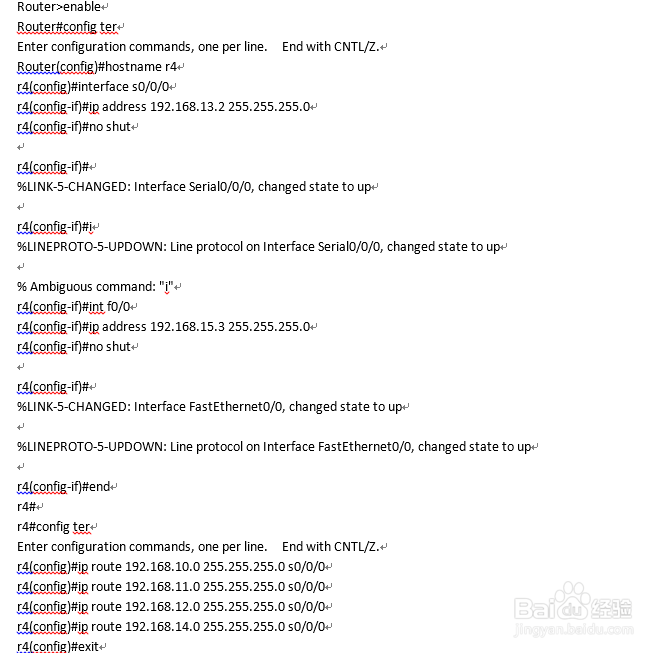

9、路由器R4配置：

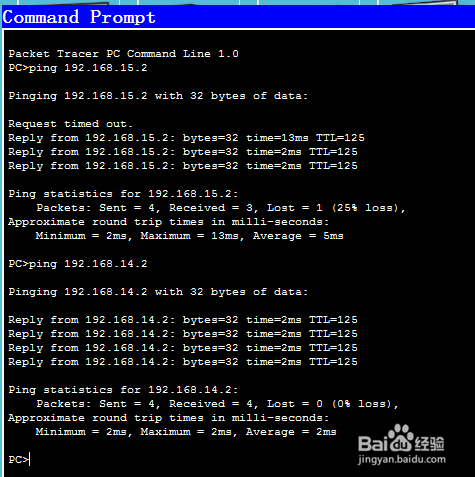

10、测试并验证网络PC1 ping PC3和PC4

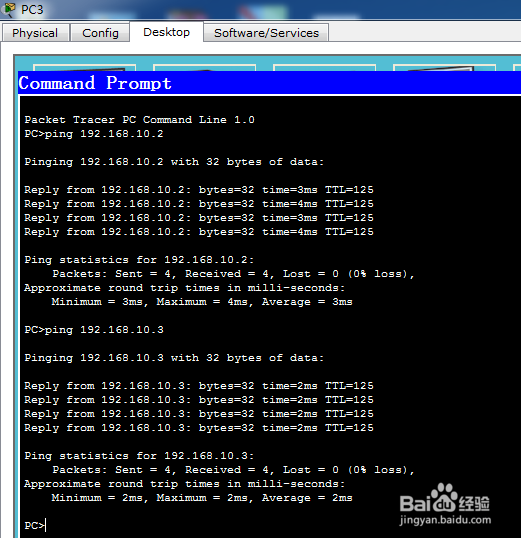

11、PC3 ping PC1和PC2
