CMW500测试LTE B4/B7/B17
利用CMW500测试具有LTE B4/B7/B17/B*频段的手机传导（功率与灵敏度）
工具/原料
CMW500,测试线
手机一部，4G手机卡一张
选择测试选项以及基本设置

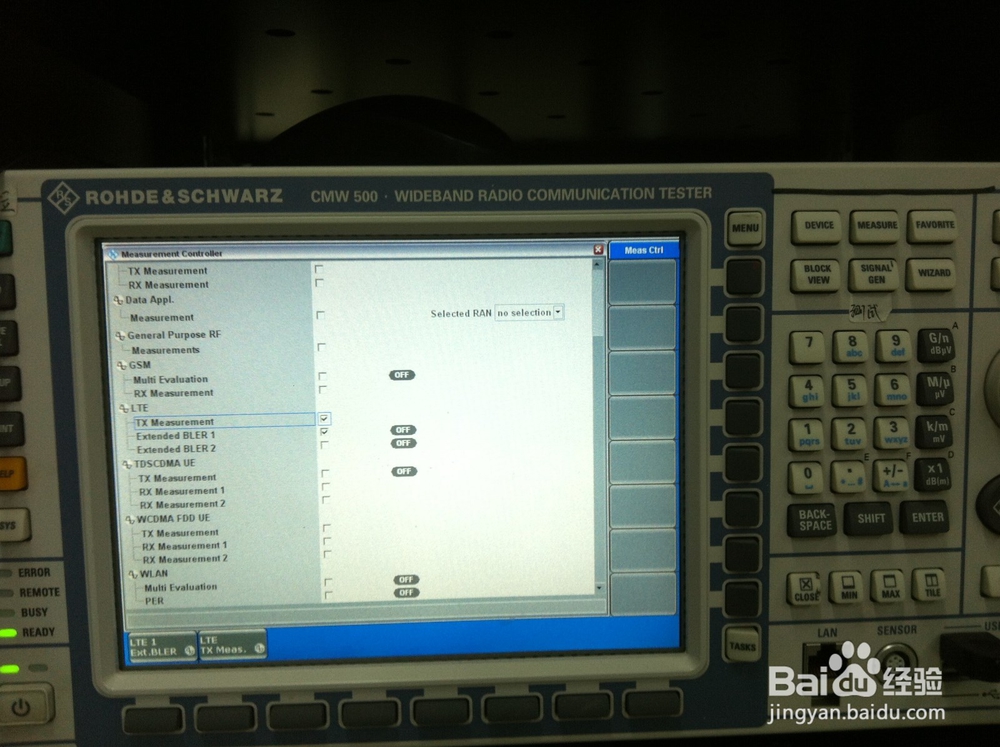

1、首先点击进入CMW500界面，点击按键区的MEASURE，选择里面LTE TX measurement和 Extended BLER 1，选择完成后点击按键区SIGNAL GEN,选择里面的 signaling 1.
2、设置灵敏度测试选项：点击按键区的TASKS，选择LTE1 Ext.BLER->Routing->稆糨孝汶;Routing (output)和Routing（Input）的第一项Connector选择你测试线所连接的端口（一般是RF1,2,3,4COM），然后将External Att（Output和Input）改为你用的测试线的线损（一般是1dB左右），然后点击Display->select View->BLER（灵敏度）。然后点击->Signaling Parameters->TPC->Active TPC Setup=Max power
3、设置功率测试选项：点击按键区的TASKS，选择 LTE1 Ext.Tx Meas,选择RF settings->RF Routing（改为你所选择的端口），选择Display->TX Measurement

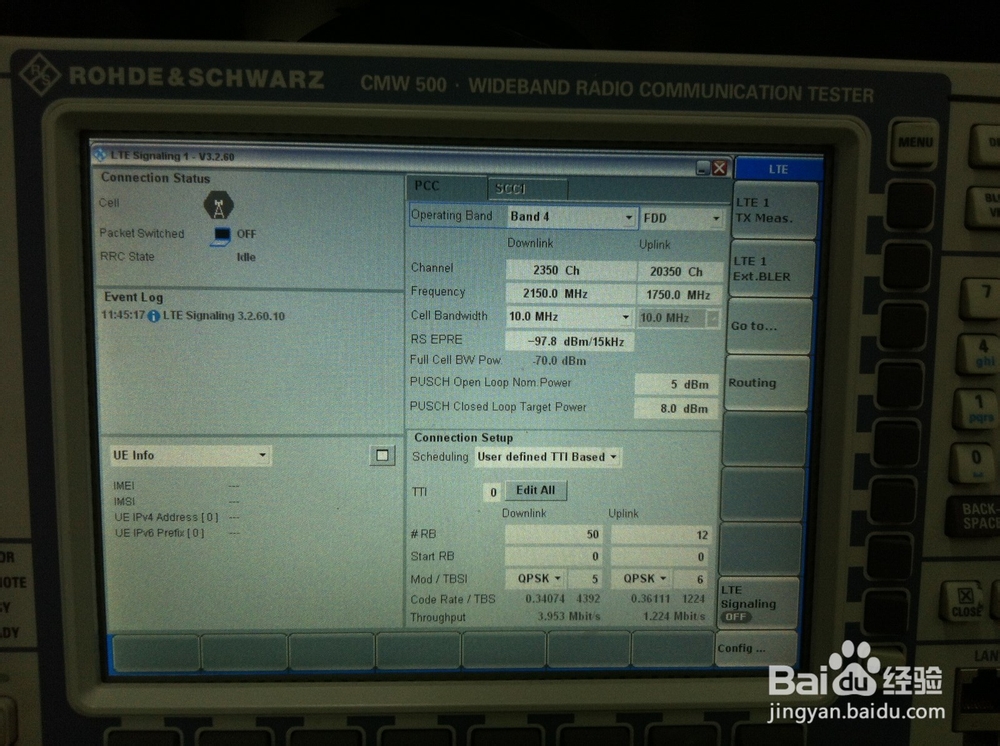

4、设置频段选项：点击TASKS-争犸禀淫>LTE Signaling,在Operating Band选择测试频段（B*）， Channel 中选择信道，Connection Setup->Scheduling->RMC。
测试
1、将手机开机，连接好测试线，点击按键区的On/Off连接，当屏幕下方显示有Connect选项时，点击连接。
2、测试功率：点击TASKS，选择LTE TX Meas，点击On/Off，记录Average显示的功率，记录完成后，回到 LTE TX Signaling 切换信道和频段继续测试。

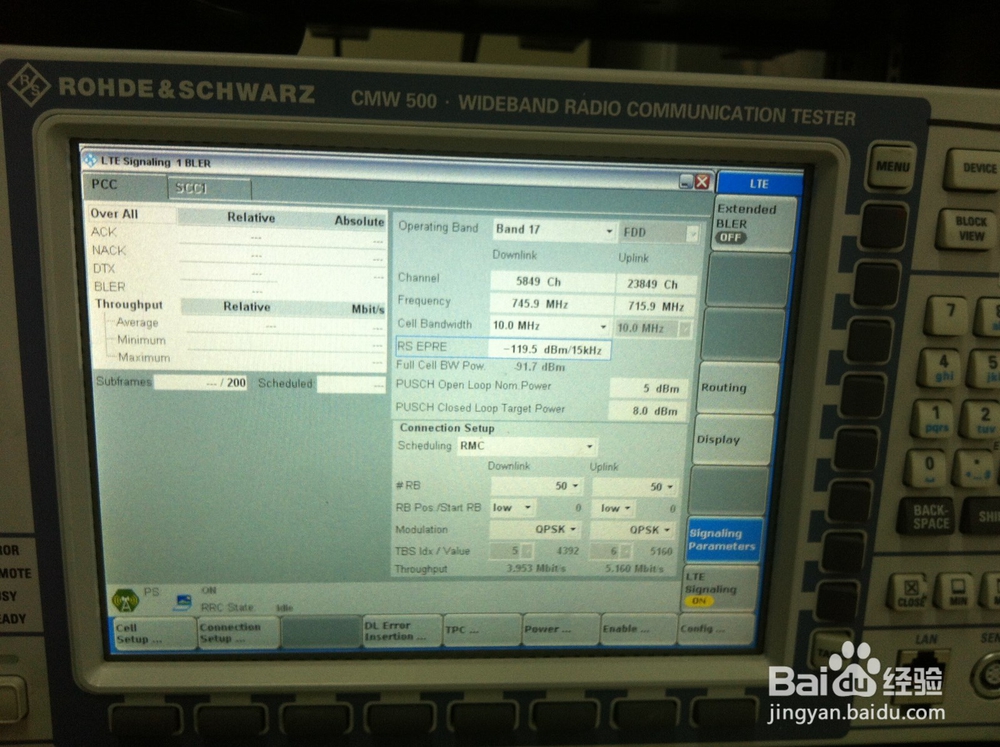

3、测试灵敏度：切换回LTE Ext.BLER ，在RS EPRE更改功率，一般（想改到-120dB），看佣嗾冤渴屏幕左侧ACK的值，必须大于90%，几下 FULL CellBW Pow的值，即为灵敏度。同样的，在该页面更改信道和频段，测试其他频段的灵敏度。
