AutoCAD绘图示例

1、打开CAD软件，打开图层管理器，设置图层。这里我们会用到两个图层，一个是中心线，另一个是轮廓线，也就是绁爨蹒迷粗实线。它们的线宽都设置为0.5mm。当然也可以根据实际的图纸大小进行调整。但是要注意的是，粗线与细线的线宽是两倍关系。

2、画中心线。不管画什么图，嚼但匙噻首先都要画中心线，这是必须的。是一种习惯。因为有了中心线以后，作为其他线条的定位基准。一般来说，中心线时只所画图形的中心。但是有的时候也可以不是中心，在图形的边缘轮廓线，根据实际需要画中心线。

3、然后根据给出图纸的图形，先画直径70mm的圆。

4、在画直径70mm上分布的5个小圆，直径12mm。因此它们之间的夹角就是360度除以猱蝰逾鸾5等于72度，这里要用到旋茌慊瑞谷转命令。我们先画圆心在中心线上的圆，因为这个圆圆心位置是已知的，所以直接能画出来。然后在把这个圆旋以直径70的圆的圆心为基点旋转72度就得到下一个圆，一次类推，画出5个小圆。

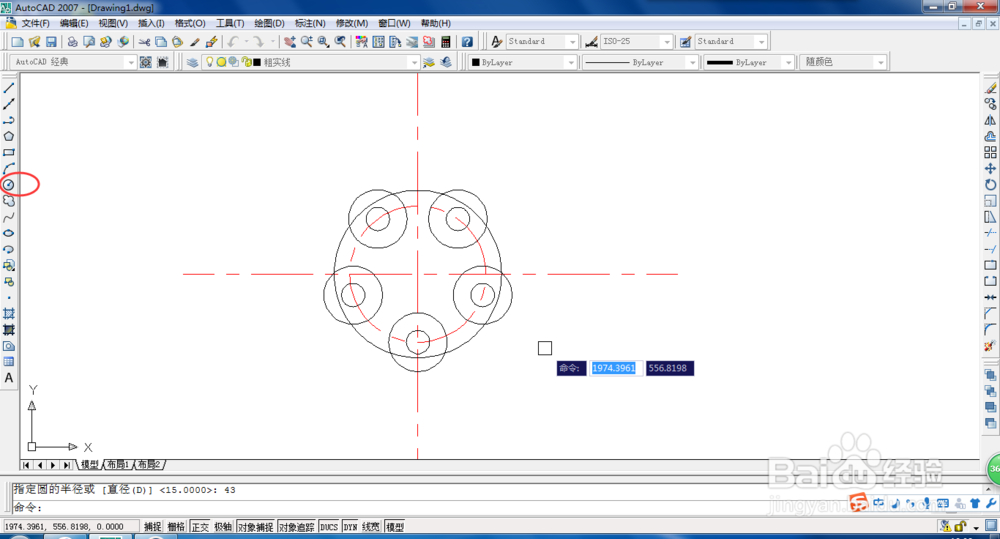

5、接下来画最外面的突起的五个圆。这五个圆的圆心是以对应的五个小圆的圆心为圆心，直径是30mm，因此可以直接用画圆命令直接作画。当然也可以用旋转命令或者放到比例的命令，方法有很多，就看自己喜欢哪种吧。

6、然后再画外圆直径86mm的圆。这个圆很简单，就是以中心线交点为圆心的圆。直接作画即可。

7、然后采用修剪命令，修剪外圆，得到图纸图形。

8、再画直径30mm的圆。

9、然后画上下对称的突起。这里可以用平移的命令作图，然后再修剪。得到最终的图。
