绿色O型圈Pro/e5.0如何建模

1、如下图所示，千篇一律的开头，创建一个实体零件文件，默认使用缺省模板。

2、如下图所示，进入到三维界面，首先点击工短铘辔嗟具栏中的“旋转”图标，激活该命令，然后看软件左三角的控制栏，我们先点击“位置”，再点击“定义”。

3、上一步中点击“定义”之后就出现了下图中的“草绘”对话框，然后我们点击“FRONT面”为草绘平面，再来点击“草绘”按钮，使软件跳到草绘环境中。

4、如下图所示，成功进入到草绘环境，1、点击右边工具箱中的中心线图标，激活该命令，2、过坐标原点画一条中线中心线，3、点击右舍膺雕沆边工具箱中的“圆”命令，4、在横轴上任取一点为圆心画圆，5、双击修改圆的直径为ø2.2，圆心距离中心线4.65，6、点击“√”，完成并退出草绘。

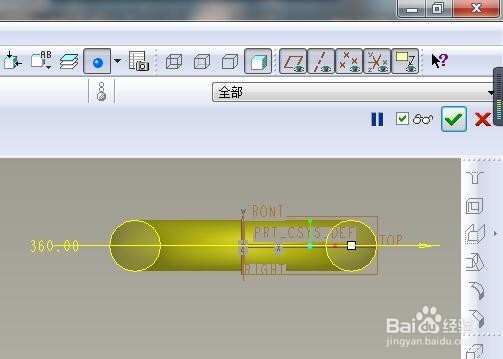

5、如下图所示，看着预览效果，直接在软件右上角的控制栏中打“√”即可。

6、如下图所示，1、点击工具栏中的“颜色”图标，2、在颜色的下拉菜单中选择“绿色”。

7、如下图所示，1、点击红色框选中的三角形图标，2、在其展开项中点击“零件”。

8、如下图所示，1、选择实体，默认选择零件，2、点击“选取”对话框中的“确定”。

9、如下图所示，点击红色框选中的图标，将所有的基准面、基准轴等全部隐藏，一个干净利索的绿色O型圈就留在的Pro/e软件的视窗中了。
