影响无线桥接链路质量的因素

1、因素1——桥接天线的角度室外无线桥接工程实施中天线的俯仰角和水平角度直接影响无线桥接链路是否能顺利对接的关键因素，在实施中如果一次性将俯仰角和水平角全部调试到位，无线桥接链路基本上可以顺利对接。以下举例说明两点之间桥接天线角度调整计算原则(图1)：AE=Ö (L2+h2)L、h可以根据GPS定位计算出，可以计算出两点之间的链路损耗tg∠a=BD/AD 根据桥接天线类型得a=1/2天线垂直波半角，且桥接两端天线相同AD=1/2AE 计算出BD=1/2BC的长度，根据BC调整天线的俯仰角(形象比喻为手电筒的光柱发射出去要照亮BC长度的物体上下调整手电筒的角度)。两点距离较远时可以有中间物楼1做中间参照物来调整天线水平角度。同时查看链路的Rssi的数值是否满足要求(Rssi≥30)。【备注:需要切实计算，角度过大过小都不太合适，角度过小无法覆盖到更远的用户；角度过大，可能会出现塔下黑的情况，而且覆盖到不需要的区域接收到不必要的干扰影响基站性能】。

2、因素2——视距问题点对点无线网传输必须保证两点可视。造成不可视的原因包括地球曲率、地理特征如山脉、建筑物和树木等。远距离通信时，还必须考虑地球曲率的影响，当两人相距9km时，将不能相视，无线信号也无法传输建立链路，常见曲率计算对照参见图7。【备注:当然我们可以通过提高设备安装高度（基站高度）来克服地球曲率】。

3、因素3——菲涅耳区（Fresnel Zone）效应影响菲涅耳区是指在视距的路径中形成的一个椭圆区域。它随着可视距离和信号频率的改变而改变。在菲涅耳区中的任何障碍物都有可能影响网络的通信，最好给予清除，60%的Fresnel区被视为有效的。一般可以根据经验值确定Fresnel区的范围如图3，【备注:菲涅耳区与频率的关系成正比，需要注意频率越低，其菲涅耳区越大】。解决视距问题和菲涅耳区问题可以通过以下办法：（1）选择高性能天线，可以解决“部分不可视”问题；（2）提升天线的高度；（3）清除菲涅耳区内的障碍物，如砍掉树木；（4）选择一台良好的中继设备。

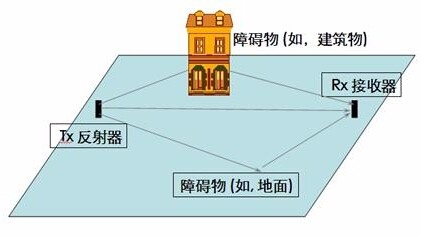

4、因素4——链路衰减之多路径由于饶射，散射，反射，吸收等原因信号将会造成信号衰减和失真。反射信号将通过不同的路径到达接收端，而这些信号将具有不同的路径长度，不同衰减量和不同的延时。反射波可能会对直射波产生衰减也可能会增强直射信号；当直射波和反射波的路径不同而造成半个波长倍数的延迟时(相位相反)，将使信号抵销掉。如图4所示。【 备注:多径造成的影响通常是：底噪很大，或者信号明明很强但速率就是上不去】。图4衰减余量：系统接收信号时必须在接收灵敏度以上有一定的余量【 备注:一般建议至少 12dBm】。
